Patch cord va Pigtail: optik tolali tarmoqlarning farqi nimada?

Optik tolali tarmoqlar zamonaviy aloqa tizimlarining asosi bo'lib, internet xizmatlari va ma'lumotlar markazlaridan tortib telekommunikatsiya va korporativ tarmoqlargacha bo'lgan hamma narsani qo'llab-quvvatlaydi. Ushbu yuqori tezlikdagi ulanishlar ortida ko'plab kichik, ammo muhim komponentlar, jumladan, tolalar mavjudYamoq kabelivaPigtail.

Ular bir-biriga o'xshash bo'lishi mumkin bo'lsa-da, yamoq kordonlari va pigtaillar optik tolali qurilmalarda turli maqsadlarga xizmat qiladi. Ularning farqlarini tushunish muhandislar, montajchilar va tarmoq foydalanuvchilariga ishonchli va samarali optik aloqa tizimlarini yaratishga yordam beradi.

Xo'sh, tolali patch kordonlar va pigtaillar nima va ular zamonaviy tarmoqlarda qanday ishlaydi?

Elyaf patch kabeli nima?

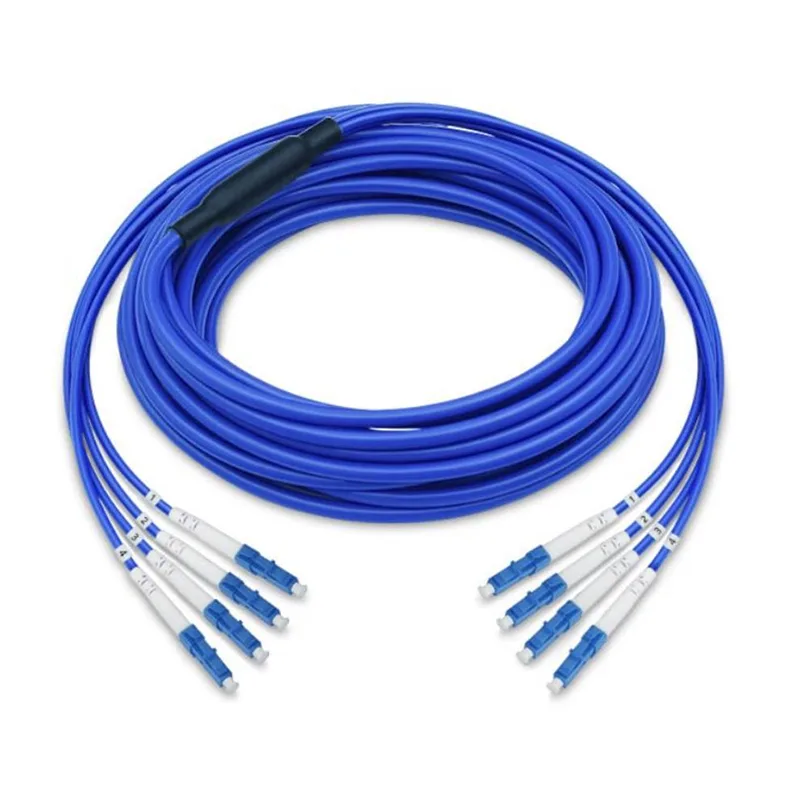

Filali patch shnur - bu har ikki uchida ulagichlar o'rnatilgan optik tolali kabel. U asosan optik qurilmalar, tarmoq uskunalari va tolali tarqatish tizimlarini ulash uchun ishlatiladi.

Ikkala uchida allaqachon ulagichlar mavjud bo'lganligi sababli, patch shnurlari qo'shimcha ulash ishlarisiz tezda o'rnatilishi mumkin.

Oddiy tolali patch shnuri quyidagilarni o'z ichiga oladi:

• Optik tolali kabel
• Himoya ko'ylagi
• Ikkala uchida tolali ulagichlar
• Mustahkamlash strukturasi

Umumiy ulagich turlariga quyidagilar kiradi:

• LC ulagichi
• SC ulagichi
• FC ulagichi
• ST ulagichi

Fiber Pigtail nima?

Tolali pigtail - bu qisqa tolali optik kabel bo'lib, u faqat bir uchida o'rnatilgan, ikkinchi uchida esa ulash uchun ochiq tola mavjud.

Yamoq simlaridan farqli o'laroq, cho'chqalar odatda tolali tugatish qutilari, optik tarqatish ramkalari va biriktiruvchi tovoqlar ichida qo'llaniladi.

Tolali pigtail odatda quyidagilardan iborat:

• Bitta oldindan o'rnatilgan tolali ulagich
• Birlashtirish uchun ochiq tola uchi
• Himoya tolali qoplama
• Tashqi ko'ylagi

Ochiq tolalar texnik xodimlarga termoyadroviy ulanish orqali uni kiruvchi optik kabellarga doimiy ravishda ulash imkonini beradi.

Yamoq kordonlari va pigtaillar qanday ishlaydi?

Fiber Patch cordning ishlash printsipi

Yamoq kabellari ikkita optik port o'rtasida moslashuvchan ulanishni ta'minlaydi.

Ulanish jarayoni oddiy:

Optik qurilma

↓

Elyaf ulagichi

↓

Yamoq simi

↓

Yana bir optik qurilma

Bu tez-tez o'rnatish yoki almashtirishni talab qilishi mumkin bo'lgan uskuna ulanishlari uchun yamoq simlarini ideal qiladi.

Fiber Pigtailning ishlash printsipi

Pigtaillar doimiy tolalarni tugatish uchun mo'ljallangan.

Asosiy jarayon:

Elyaf kabelni tayyorlash

↓

Pigtail sintezi

↓

Ulanish tepsisi ichidagi himoya

↓

Optik qurilmalarga ulanish

Patch cord va Pigtail: asosiy farqlar

Yamoq kordonlari va pigtaillar birgalikda qanday ishlatiladi?

Ko'pgina optik tolali tarmoqlarda patch kordonlar va pigtaillar bir-birini almashtirishdan ko'ra birgalikda ishlaydi.

Umumiy tolali ulanish jarayoni:

Tashqi tolali kabel

↓

Tolalarni tarqatish qutisi ichidagi cho'chqa quyruqlari

↓

Fiber adapter paneli

↓

Yamoq kabeli ulanishi

↓

Tarmoq uskunalari

Bu kombinatsiya barqaror ulanishni yaratadi, shu bilan birga uskuna ulanishlarini boshqarish oson.

Nima uchun tolali pigtaillar tolali tarmoqlarda muhim?

Fiber pigtaillar optik ulanishlarni himoya qilish va tashkil qilishda muhim rol o'ynaydi.

Ularning afzalliklari quyidagilardan iborat:

• Ishonchli doimiy ulanishlar
• To'g'ri ulash orqali signal yo'qotilishi kamayadi
• Tolalarni yaxshiroq boshqarish
• Tarqatish tizimlariga oson integratsiya

Nima uchun tolali patch kordonlar keng qo'llaniladi?

Yamoq kabellari mashhur, chunki ular qulay va moslashuvchan ulanishlarni ta'minlaydi.

Ularning afzalliklari quyidagilardan iborat:

• Tez o'rnatish
• Oson parvarishlash
• Oddiy uskunani almashtirish
• Turli xil tarmoq sxemalari uchun javob beradi

Elyaf patch kordonlari va pigtaillar turlari

Yagona rejimli tolali patch simi va pigtail

Yagona rejimli tolali mahsulotlar odatda uzoq masofalarga uzatish, telekommunikatsiya va yuqori tezlikdagi tarmoq ulanishlari uchun ishlatiladi.

Multimode Fiber Patch Cord va Pigtail

Ko'p rejimli tolali mahsulotlar ko'pincha korporativ tarmoqlar va ma'lumotlar markazlari kabi qisqa masofali ilovalarda qo'llaniladi.

Ulagich parametrlari

Yamoq simi va pigtail o'rtasida qanday tanlash mumkin?

Tanlov asosan tarmoq tuzilishi va o'rnatish talablariga bog'liq.

Tolali ulanish texnologiyasining kelajakdagi rivojlanishi

Internet tezligi ortib borar ekan, optik tolali ulanish texnologiyasi yuqori zichlik, yaxshi ishonchlilik va oson o'rnatish tomon rivojlanmoqda.

Kelajakdagi tendentsiyalar quyidagilarni o'z ichiga olishi mumkin:

• Yuqori tezlikdagi optik tarmoqlar
• Yilni tolali ulanish dizaynlari
• Yaxshilangan konnektor texnologiyasi
• Tolalarni boshqarishning yanada samarali tizimlari

Xulosa

Fiber Patch Cord va Pigtail ikkalasi ham zamonaviy optik tarmoqlarda muhim komponentlardir, lekin ular turli rollarni bajaradi. Yamoq shnurlari moslashuvchan uskuna ulanishlarini ta'minlaydi, pigtaillar esa asosan biriktirish orqali doimiy tolani tugatish uchun ishlatiladi.

Ushbu ikki komponent o'rtasidagi farqni tushunish tarmoq dizaynerlari va texniklariga yanada ishonchli va samarali optik tolali tizimlarni yaratishga yordam beradi.

Garchi ular kattaroq aloqa tizimining kichik qismlari bo'lsa-da, yamoq simlari va pigtaillar global raqamli ulanishlarni barqaror va tezkor saqlashda muhim rol o'ynaydi.
