8-rasm Optik tolali kabel

Asosiy umumiy ko'rinish

Orientalfiber 8-rasmdagi optik tolali kabel - Jiangsu Xuben Photoelectric Technology Co., Ltd tomonidan mustaqil ravishda ishlab chiqilgan va ishlab chiqarilgan o'zini o'zi qo'llab-quvvatlaydigan yuqori optik aloqa mahsulotidir. Ushbu mahsulot aloqa, elektr energiyasi, temir yo'l tranziti va boshqa sohalarning uzoq masofali, yuqori barqarorlikdagi havo yotqizish talablariga javob berish uchun mo'ljallangan, mukammal mexanik xususiyatlarni birlashtiradigan, suv o'tkazmaydigan va qurilish tejamkorligini tanlaydi. xaridlar va muhandislik ilovalari.

Mahsulotning asosiy tuzilishi

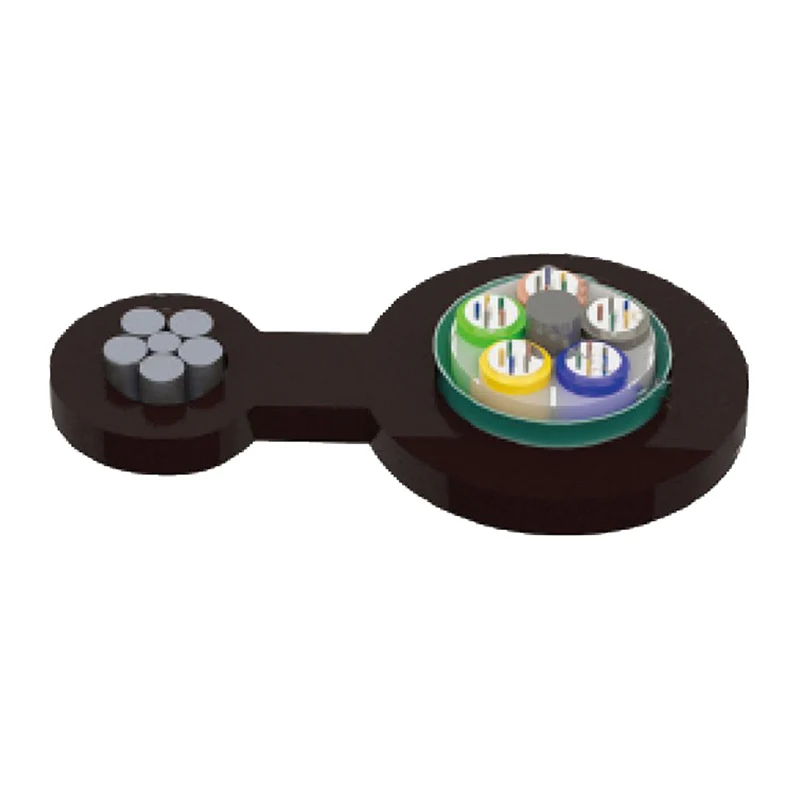

Orientalfiber 8-rasmli optik tolali kabel standartlashtirilgan va amaliy konstruktiv dizaynni qabul qiladi: 250 mkm optik tolali yuqori modulli material bilan ishlab chiqarilgan bo'sh trubaga joylashtiriladi va bo'sh trubka to'liq suv o'tkazmaydigan maxsus birikma bilan to'ldiriladi. Kabelning yadrosiga metall markaziy mustahkamlik elementi o'rnatiladi, bo'shashgan trubka va to'ldirish arqonlari ixcham dumaloq simi yadrosini hosil qilish uchun uning atrofida bog'langan. Kabel yadrosi uzunlamasına plastik qoplamali alyuminiy lenta (APL) qatlami bilan qoplangan va 8-shakldagi polietilen qoplamani hosil qilish uchun po'lat simli iplar bilan yaxlit tarzda birlashtirilgan, bu 8-rasmdagi optik tolali kabelning asosiy strukturaviy afzalligi hisoblanadi.

Xarid qiluvchilar uchun mahsulotning asosiy afzalliklari

Yuqori kuchlanish kuchi va qurilish qulayligi

8-rasmda konfiguratsiya qilingan torli po'lat sim tolali optik kabel o'ta yuqori kuchlanish qarshiligini ta'minlaydi va to'g'ridan-to'g'ri o'zini o'zi qo'llab-quvvatlaydigan ustki yotqizishni qo'llab-quvvatlaydi. Ushbu dizayn muhandislik qurilishida qo'shimcha yordamchi yuk ko'taruvchi qismlarga bo'lgan ehtiyojni yo'q qiladi, joylarda o'rnatish mehnati va moddiy xarajatlarini samarali kamaytiradi va yirik xaridlar loyihalari uchun umumiy qurilish muddatini qisqartiradi.

Barqaror mexanik va haroratga moslashish

8-rasmdagi optik tolali kabel mukammal mexanik ishlashga va keng harorat bardoshliligiga ega bo'lib, yuqori harorat, past harorat va shamol kabi murakkab tashqi yotqizish muhitiga moslashadi. U uzoq muddatli tashqi ishlarda barqaror uzatish ish faoliyatini ta'minlaydi, aloqa liniyalarining ishlamay qolish darajasini va keyinchalik texnik xizmat ko'rsatish xarajatlarini kamaytiradi, bu esa uzoq muddatli loyihaning ishlashi uchun juda muhimdir.

Yuqori suv o'tkazmaydigan va namlikka chidamli

Uzoq muddatli ishonchlilikni ta'minlash uchun 8-rasmdagi optik tolali kabelga bir nechta suv o'tkazmaydigan texnologiyalar qo'llaniladi: markaziy mustahkamlik elementi po'lat simli materialni qabul qiladi, bo'sh trubka maxsus suv o'tkazmaydigan birikma bilan to'ldiriladi, simi yadrosi 100% to'liq to'ldiriladi va APL namlik to'sig'i qo'shiladi. Ko'p qatlamli suv o'tkazmaydigan struktura suv va namlikning kirib kelishini samarali ravishda bloklaydi, ichki optik tolani himoya qiladi va kabelning xizmat qilish muddatini uzaytiradi.

Yuqori quvvatli himoya materiallari

8-rasmdagi optik tolali kabelning bo'sh trubkasi murakkab muhitda kimyoviy korroziyaga va jismoniy shikastlanishga qarshi tura oladigan gidrolizga chidamli yuqori quvvatli materiallardan foydalanadi. Maxsus naychani to'ldirish birikmasi optik tola uchun maqsadli himoyani ta'minlaydi, signalning susayishi va tashqi ekstruziya va tebranish natijasida kelib chiqadigan shikastlanishdan qochadi, barqaror ma'lumotlar uzatilishini ta'minlaydi.

Muvofiqlik standartlari

Orientalfiber 8-rasm tolali optik kabel (GYTC8A turi) YD/T 1155 va IEC 60794-1 xalqaro va mahalliy sanoat standartlariga to'liq mos keladi. Barcha mahsulotlar zavoddan chiqishdan oldin qat'iy sifat tekshiruvidan o'tadi, global aloqa muhandislik xaridlarining standart talablariga javob beradi va turli mamlakatlar va mintaqalarning tender va qo'llash standartlariga moslashadi.

Strukturaviy komponentlar

Orientalfiber 8-rasmli optik tolali kabelning to'liq tuzilishi mahsulotning umumiy ishlashini ta'minlash uchun har biri aniq funktsional joylashuvga ega bo'lgan 9 ta asosiy komponentdan iborat:

1. Tarmoqli simlar
2. PE qobig'i
3. Elyaf
4. Quvurlarni to'ldirish aralashmasi
5. Bo'shashgan quvur
6. Kabelni to'ldirish aralashmasi
7. Markaziy kuch a'zosi
8. APL
9. PE qobig'i

8-rasmni qo'llash stsenariylari optik tolali kabel

Orientalfiber-rasm 8 Optik tolali kabel mahalliy va xorijiy telekommunikatsiya operatorlari, radio va televidenie aloqasi va axborot uzatish tizimlarida keng qo'llaniladi. Shuningdek, u mahalliy tarmoq ma'lumotlarini uzatish, shuningdek, elektr energiyasi, temir yo'l tranziti, avtomobil yo'llari va boshqa infratuzilma tarmoqlarida sanoat front-end ulanishlari uchun javob beradi. Mahsulotning o'zini o'zi qo'llab-quvvatlaydigan dizayni uzoq masofali va qishloq joylarida ochiq havoda yotqizish uchun afzal qilingan optik kabelga aylantiradi.

Texnik parametrlar

Saqlash / Ishlash harorati: -40 ℃ - + 70 ℃

Optik xususiyatlar

Eslatma:

a. Xn qo'shimchasi tola turini bildiradi

b. Elyaf va trubaning rang tartibi ranglarni aniqlash jadvalida ko'rsatilgan

c. Kabel g'altakning yaxshi holatda bo'lishini ta'minlash uchun kabel tashqi muhitda 6 oydan ortiq saqlanmasligi kerak

Ilova: O'z-o'zidan ishlaydigan antenna

TSS

1-savol: Ommaviy xaridlar uchun Orientalfiber 8-rasmdagi optik tolali kabelning asosiy afzalligi nimada? A1: 8-rasmdagi optik tolali kabel o‘zini o‘zi qo‘llab-quvvatlovchi tuzilmaga ega bo‘lib, qurilish xarajatlarini kamaytiradi; u yuqori barqarorlikka ega ko'p qatlamli suv o'tkazmaydigan dizaynni qabul qiladi; mahsulot ikki tomonlama standartlarga javob beradi va ishlab chiqaruvchi to'liq ishlab chiqarish tizimiga ega bo'lib, katta hajmdagi xaridlar uchun barqaror ta'minot va izchil sifatni ta'minlaydi.

2-savol: 8-rasmdagi optik tolali kabel uzoq muddatli ochiq havoda foydalanish uchun mosmi? A2: Ha. Mahsulot mukammal mexanik va harorat qarshiligiga ega, suv o'tkazmaydigan va namlikka chidamli strukturaviy dizaynga mos keladi va uzoq muddatli ochiq havoda yotqizish muhitida barqaror ishlashi mumkin.

3-savol: 8-rasmdagi optik tolali kabel muhandislik loyihalari uchun moslashtirilgan xaridlarni qo'llab-quvvatlaydimi? A3: Ha. Professional optik kabel ishlab chiqaruvchisi sifatida Orientalfiber muhandislik xaridlari loyihalarining haqiqiy ehtiyojlariga muvofiq 8-rasmli optik tolali kabel uchun maqsadli tizimli va parametrlarni sozlash xizmatlarini taqdim etishi mumkin.
