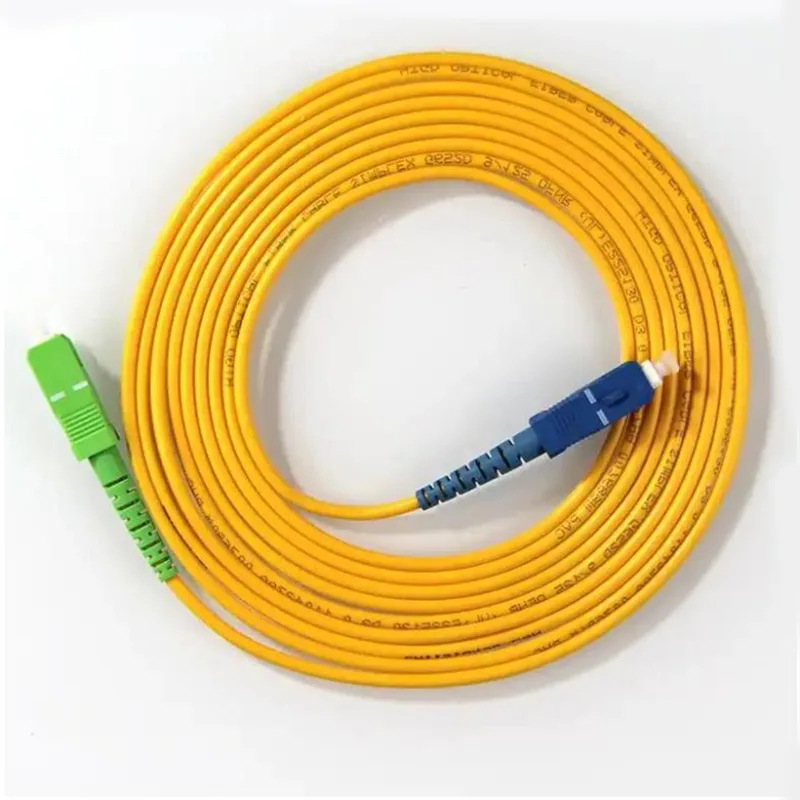

3 mm dumaloq kabel SC/APC- SC/UPC yamoq simlari

Orientalfiber 3mm Round Cable SC/APC- SC/UPC Patch Cords are designed for stable optical signal transmission in structured cabling systems. As a China fiber optic cable manufacturer and supplier, Orientalfiber focuses on consistent connector performance, controlled insertion loss, and reliable return loss values. This product is suitable for data centers, FTTH deployment, and telecom network integration where consistent connection quality and flexible routing are required.

So'rov yuborish

Mahsulot tavsifi

Orientalfiber 3 mm dumaloq kabel SC/APC-SC/UPC yamoq simlari G657A1 bir rejimli tola yordamida qurilgan bo‘lib, bukilishga qarshilik va past signal zaiflashuvini talab qiluvchi ilovalarni qo‘llab-quvvatlaydi. 3,0 mm tashqi diametri va LSZH ko'ylagi bilan kabel xavfsizlik va kabelni boshqarish muhim bo'lgan ichki muhit uchun javob beradi.

Xitoy ishlab chiqaruvchisi va yetkazib beruvchisi sifatida Orientalfiber har bir patch shnuri zavod tugatilishini va yetkazib berishdan oldin sinovdan o'tkazilishini ta'minlaydi. SC/APC va SC/UPC konnektorlarining kombinatsiyasi turli tarmoq interfeyslarida moslashuvchan joylashtirish imkonini beradi, bu esa o'rnatish vaqtida moslik bilan bog'liq muammolarni kamaytiradi.

Ilova stsenariylari

Ma'lumotlar markazining kabel tizimlari va rack-to-rack ulanishlari
FTTH (Uyga tola) o'rnatishlari
Ethernet va keng polosali tarmoq uzatish
Magistral, gorizontal va ko'taruvchi kabellar
Video, ma'lumotlar va ovozli signallarni uzatish tizimlari
Optik sinov va o'lchash uskunalari ulanishlari

Asosiy xususiyatlar

Ulagichning barqaror ishlashi

SC/APC va SC/UPC konnektorlari past orqa aks ettirish va barqaror signal uzatilishini ta'minlaydi
Seramika ferrullar tolaning to'g'ri tekislanishini ta'minlaydi
Doimiy ishlash bilan takroriy ulanishlarni qo'llab-quvvatlaydi

Boshqariladigan optik ishlash

Qo'shish yo'qolishi ≤0,30 dB da nazorat qilinadi
Qaytish yo'qolishi ≥55 dB (APC) va ≥50 dB (UPC)
1310nm va 1550nm uzatish oynalari uchun optimallashtirilgan

Moslashuvchan va bardoshli kabel dizayni

Marshrutlash va ishlov berishni osonlashtirish uchun 3 mm dumaloq simi tuzilishi
G657A1 tolasi qattiqroq egilish sharoitlarini qo'llab-quvvatlaydi
Amaliy o'rnatish stsenariylari uchun minimal bükme radiusi ≥20 mm

Xavfsizlik va muvofiqlik

Ichki xavfsizlik talablari uchun LSZH (Low Smoke Zero Halogen) ko'ylagi
ROHSga mos materiallar
Ishlash harorati oralig'i -25 ℃ dan + 65 ℃ gacha

Texnik spetsifikatsiya:

Qurilishlar	Birlik	Tavsiflar
Elyaf rejimi		Yagona rejim: ITU-T G657A1
Elyaflar soni		Simpleks
To'lqin uzunligi	nm	1310/1550
Qo'shishni yo'qotish	dB	≤0,30
Yo'qotishlarni qaytarish	dB	≥55 (APC) ≥50 (UPC)
Qattiq tampon tolasi diametri	um	900
Qattiq tampon tolasi rangi		Oq
Kabel ko'ylagi rangi		Sariq
Kabel ko'ylagi materiali		LSZH
Kabel diametri	mm	PH3,0 ±0,20
Uzunlik	m	3,0 +0,1/-0
Ulagich turi		SC/APC (yashil) SC/UPC (ko‘k)
Oxirgi jilo		APC va UPC
Qulfli material		Seramika
Ulanishning takrorlanishi		> 800 marta
Minimal egilish radiusi	mm	≥20
Elyaf/kabelni ushlab turish mos keladi	N	50N±2N 5N/s 120s davomiylik
Ishlash harorati	℃	-25℃ ~ +65 ℃
Saqlash harorati	℃	-25℃ ~ +65 ℃

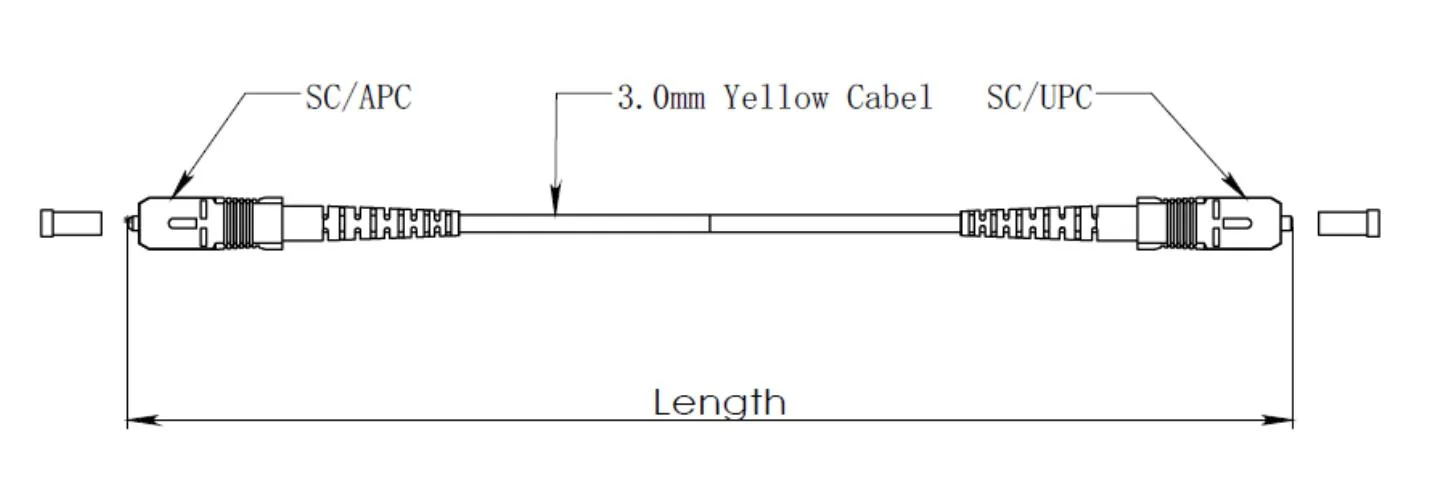

O'lchovli chizma:

3mm Round Cable SC/APC- SC/UPC Patch Cords

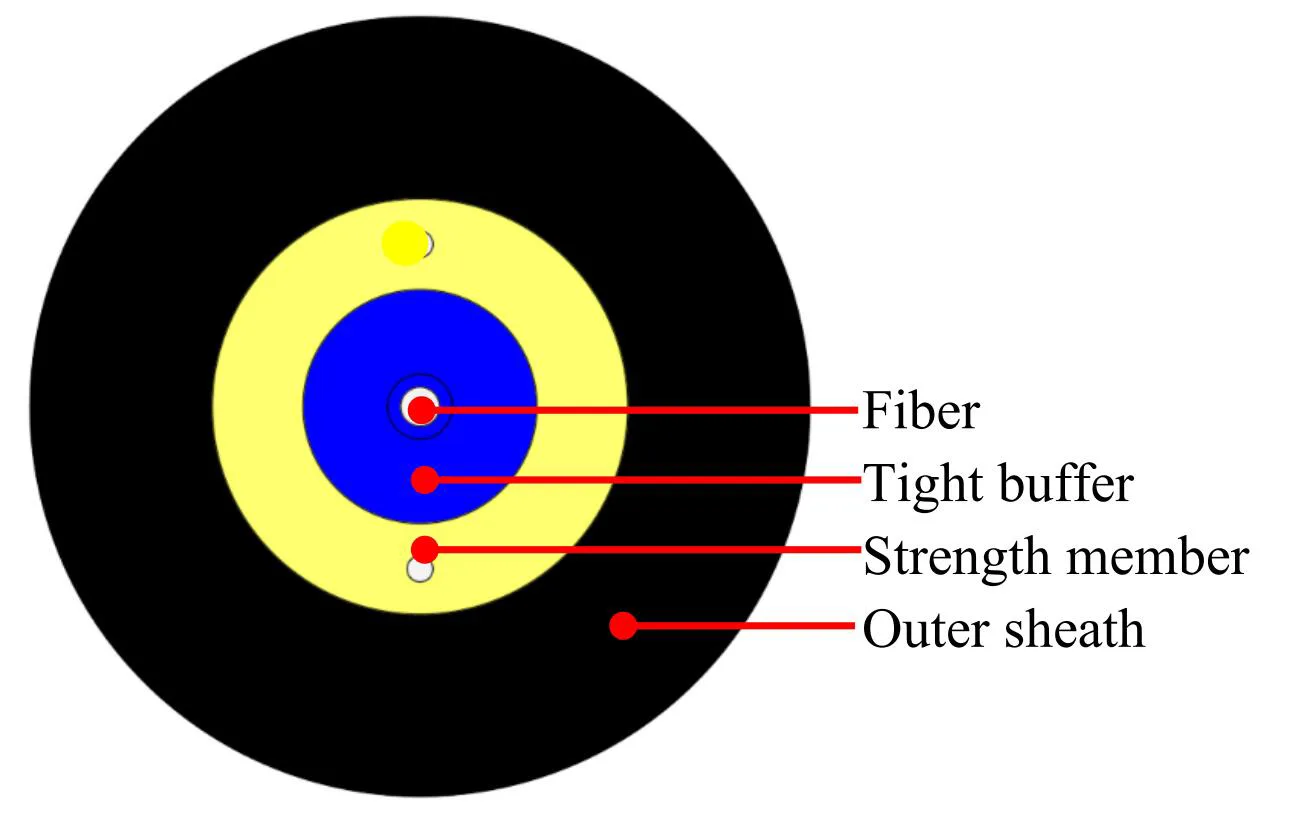

Kabel qurilishi:

3mm Round Cable SC/APC- SC/UPC Patch Cords

Elementlar		Texnik xususiyatlari
Qattiq tampon tolasi	Elyaflar soni	1
	Elyaf turi	G.657A1
	Elyaf rangi	Moviy
	Material	LSZH
	Diametri	PH 0,9 ± 0,05 mm
	Qattiq bufer rangi	Oq
Kuchli a'zo	Material	Polyester ip
Tashqi qoplama	Material	LSZH
	Diametri	PH3,0 ± 0,2 mm
	Tashqi qoplama rangi	Sariq
Siyoh belgisi	Rang	Qora

Elyafning xarakteristikasi:

Kabel tolasining barcha xarakteristikalari (tayyor kabel tolasi) hech bo'lmaganda ITU-T G.657A1 tavsiyasiga muvofiq bo'lishi kerak va quyidagicha bo'lishi kerak.

Element	Spetsifikatsiya
Elyaf turi	Yagona rejim
Elyaf materiali	Doplangan silika
Zaiflash koeffitsienti @ 1310 nm @ 1383nm @ 1460nm @ 1550 nm @ 1625nm	≤ 0,35 dB/km ≤ 0,35 dB/km ≤ 0,25 dB/km ≤ 0,21 dB/km ≤ 0,23 dB/km
Kabelni kesish to'lqin uzunligi	≤ 1260 nm
Nolinchi dispersiya to'lqin uzunligi	1300 ~ 1324 nm
Nolinchi dispersiyali nishab	≤ 0,092 ps/(nm².km)
PMD @ 1550 nm	≤0,1 ps/km^1/2
Xromatik dispersiya @ 1285 ~ 1330 nm @ 1271 ~ 1360 nm @ 1550 nm @ 1625 nm	≤3 ps/(nm. km) ≤5,3 ps/(nm. km) ≤18,0 ps/(nm. km) ≤22 ps/(nm. km)
Tartib maydoni diametri @ 1310 nm	8,8±0,4um
Yadro / Clad konsentriklik xatosi	≤ 0,5 um
Qoplama diametri	125,0 ± 0,7 um
Qoplamaning aylana bo'lmaganligi	≤5%
Birlamchi qoplama diametri	242 ± 7 um
Konsentriklik Birlamchi qoplama / qoplama	≤10 mkm
Qoplamaning aylana bo'lmaganligi	≤0,7%
Kabelning egilishini yo'qotish bilan zaiflash 1 burilish 1 radius 10 mm 10 burilish 1 radius 15 mm	1550nm ≤D0,75dB/km 1625nm ≤D1,5dB/km 1550nm ≤D0,25dB/km 1625nm ≤D1,0dB/km

Ishlab chiqarish va sifat nazorati

Har bir Orientalfiber 3 mm dumaloq kabel SC/APC-SC/UPC yamoq simlari 100% zavod sinovidan o‘tadi, jumladan, kiritish yo‘qolishi va qaytarilish yo‘qotilishini tekshirish. Tuzilgan ishlab chiqarish jarayonlariga ega bo'lgan Xitoy zavodi sifatida Orientalfiber keng ko'lamli xaridlar va muhandislik loyihalari uchun muhim bo'lgan partiyalar bo'ylab izchil sifatni saqlashga qaratilgan.

Orientalfiber ishlab chiqarish quvvati haqida

Jiangsu Xuben Photoelectric Technology Co., Ltd to'rtta fabrikaga ega bo'lgan guruh kompaniyasi bo'lib, u yopiq optik tolali kabellar, tashqi kabellar, ODN optik komponentlari va optik tarmoq uskunalarini qamrab oladi. Umumiy ishlab chiqarish maydoni 15000 kvadrat metrga etadi, yillik ishlab chiqarish qiymati 20 million dollarni tashkil etadi.

Kompaniya telekommunikatsiya operatorlari, radioeshittirish tizimlari va sanoat aloqasi loyihalari uchun to'liq optik tolali tarmoq echimlarini taqdim etadi. Mahsulotlar energiya tizimlari, temir yo'l tranziti, avtomobil yo'llari va keng ko'lamli infratuzilma tarmoqlarida keng qo'llaniladi.

ISO9001 sifat menejmenti tizimi va ISO45001 mehnat salomatligi va xavfsizligi sertifikati bilan kompaniya standartlashtirilgan ishlab chiqarish va sifat nazorati jarayonlarini qo'llab-quvvatlaydi. Orientalfiber 3 mm dumaloq kabel SC/APC-SC/UPC yamoq kabellari turli o‘rta va yirik muhandislik loyihalarini qo‘llab-quvvatlovchi ichki va xalqaro bozorlarga yetkazib beriladi.

TSS

SC/APC va SC/UPC ulagichlari o'rtasidagi farq nima?

SC/APC konnektorlari burchakli so‘nggi yuzga (odatda 8 daraja) ega bo‘lib, bu orqa aks ettirishni kamaytiradi va ularni yuqori aniqlikdagi optik tizimlar uchun mos qiladi. SC/UPC konnektorlari tekis silliqlangan yuzaga ega va odatda umumiy tarmoq ulanishlarida ishlatiladi.

Kabel uzunligini sozlash mumkinmi?

Ha, Orientalfiber 3mm dumaloq kabel SC/APC-SC/UPC yamoq kabellari turli o'rnatish talablariga mos keladigan moslashtirilgan uzunliklarni qo'llab-quvvatlaydi.

Ushbu yamoq simi ichki muhitga mos keladimi?

Ha, LSZH ko'ylagi materiali, ayniqsa, yong'in xavfsizligi va past tutun emissiyasi talab qilinadigan muhitda ichki foydalanish uchun mos keladi.

Ulagichni necha marta qayta ishlatish mumkin?

Ulagich normal foydalanish sharoitida 800 dan ortiq juftlash davrini qo'llab-quvvatlaydi va barqaror optik ishlashni saqlaydi.
