48 tolali yadro oldindan ulangan optik tolali kabelni tarqatish qutisi

Orientalfiber tomonidan 48 tolali yadroli oldindan ulangan optik tolali kabel tarqatish qutisi FTTX tarmog'ini joylashtirishni soddalashtirish uchun mo'ljallangan professional darajadagi yechimdir. Jiangsu Xuben Photoelectric Technology Co., Ltd kompaniyasining flagman mahsuloti sifatida ushbu tarqatish qutisi tolalarni birlashtirish, bo'lish va terminal ulanishini yagona, yuqori chidamlilik muhofazasiga birlashtiradi.

So'rov yuborish

Mahsulot tavsifi

48 yadroli oldindan ulangan optik tolali kabelni tarqatish qutisi tashqi telekommunikatsiya muhandislik stsenariylari uchun maxsus ishlab chiqilgan. Xitoyning Orientalfiber ishlab chiqaruvchisi muhandislik standartlariga muvofiq ishlab chiqilgan bo'lib, u asosiy e'tiborni strukturaning ishonchliligi va uzoq muddatli operatsion barqarorlikka qaratadi. Mahsulot korpusi yuqori quvvatli PP yoki PC+ABS materiallaridan qurilgan bo'lib, suvga, changga va qarishga mustahkam qarshilik ko'rsatadi. IP65 himoya darajasi bilan u murakkab va talabchan muhitlarda ham ichki optik tolali ulanishlarning barqarorligini ta'minlaydi. Ichki struktura tolali egilish radiusini samarali boshqarish va kabelni tartibga solishni osonlashtirish uchun optimallashtirilgan; u oldindan ulangan adapterlarga ega va turli xil biriktiruvchi laganda konfiguratsiyalarini qo'llab-quvvatlaydi, shu bilan o'rnatish samaradorligini oshiradi va texnik xizmat ko'rsatish tartib-qoidalarini soddalashtiradi. Bir nechta o'rnatish usullarini qo'llab-quvvatlash, jumladan, qutb o'rnatish, havodan joylashtirish va devorga o'rnatish - bu tarqatish qutisi FTTH ilovalari va tashqi optik tolali tarmoqni joylashtirish talablarining keng doirasi uchun juda mos keladi.

Muhandislik spetsifikatsiyalari va materialning yaxlitligi

Tashqi telekommunikatsiya infratuzilmasi uchun materialning uzoq umr ko'rishi juda muhimdir. TheSharq tolasi 48 tolali yadro oldindan ulangan optik tolali kabelni tarqatish qutisidegradatsiyasiz turli xil ekologik stresslarga bardosh berish uchun ishlab chiqilgan.

Uy-joy materiallari: Yuqori ta'sirga ega PP (Polipropilen) yoki PC+ABS (Polikarbonat va Akrilonitril Butadien Stirol) aralashmalaridan yuqori mexanik himoya qilish uchun qurilgan.
Atrof-muhitga chidamlilik: namlikka chidamli, suv o'tkazmaydigan, changga chidamli va qarishga qarshi bo'lishi uchun ishlab chiqilgan.
Kirish himoyasi: Himoya darajasi IP65 ga etadi, bu kuchli yomg'ir yoki yuqori namlik sharoitida ichki qismlarning quruq va funktsional bo'lishini ta'minlaydi.

Texnik arxitektura va imkoniyatlarni boshqarish

ning ichki tartibi48 tolali yadro oldindan ulangan optik tolali kabelni tarqatish qutisisignalning susayishi va texnik charchoqning oldini olish uchun egilish radiusini himoya qilishga va kabelni tashkil etishga qaratilgan.

Kirish/chiqish konfiguratsiyasi: 1 oval optik kabel kirish nuqtasi va 2 ta tarmoq kabeli kirish joyi mavjud bo'lib, ko'p qirrali magistral kabelni boshqarishni osonlashtiradi.
Adapter interfeysi: 16 ta oldindan ulangan adapterlar bilan jihozlangan bo'lib, dala o'rnatishlari va texnik xodimlarning mehnat xarajatlarini sezilarli darajada kamaytiradi.
Birlashma laganda variantlari: Turli xil termoyadroviy biriktirish odatlari va tolalar zichligini joylashtirish uchun ikkita alohida turdagi qo'shma tovoqlar mavjud.
Kabelni tushirish uchun saqlash: 50 metrgacha 5 mm dumaloq kabelni boshqarishga qodir bo'lgan ixtiyoriy tomchi kabelni saqlash uchun mo'ljallangan, bu turar-joy FTTH qurilmalarida saytning tozaligini saqlash uchun zarurdir.

Ko'p tomonlama joylashtirish stsenariylari

Sharq tolasini ta'minlaydi48 tolali yadro oldindan ulangan optik tolali kabelni tarqatish qutisiqimmat o'zgartirishlarni talab qilishdan ko'ra, mavjud infratuzilmaga moslashadi. Bir nechta o'rnatish usullarini qo'llab-quvvatlash turli xil erlarda doimiy ravishda apparatdan foydalanishga imkon beradi:

Ustunga o'rnatilgan: qishloq yoki kommunal qutbga asoslangan joylashtirish uchun optimallashtirilgan.
Antennaga o'rnatilgan: binolar orasidagi havo kabellari oralig'i uchun javob beradi.
Devorga o'rnatilgan: shahar MDUlari (Ko'p turar-joy binolari) yoki sanoat binolarining jabhalari uchun mo'ljallangan.

Tavsif

Eng ilg'or FTTX tarmoq tarqatish tugun uskunasi sifatida oldindan ulangan optik tarqatish qutisi FTTX tarmog'i uchun tez va ishonchli ulanish, yaxshi himoya va boshqaruvni ta'minlaydi.

Standartlar mos keladi

48 tolali yadroli oldindan ulangan optik tolali kabel tarqatish qutisi standartlarga muvofiq ishlab chiqilgan, ishlab chiqarilgan va sinovdan o'tgan:

ITU-T G.652	Xususiyatlari bitta rejimli optik tolali
IEC 60794-1-1	Optik tolali kabellar - 1-1 qism: Umumiy spetsifikatsiya - Umumiy
IEC 60794-1-2	Optik tolali kabellar - 1-2 qism: Umumiy spetsifikatsiya - Asosiy optik kabel sinovi tartib

Texnik xususiyatlari

Model: XB-16SX	Texnik xususiyatlari	Izoh

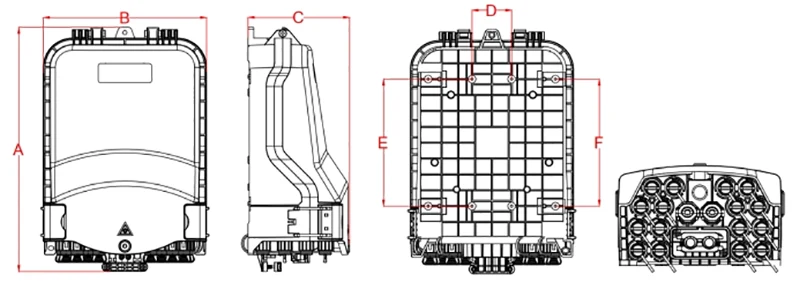

Tashqi o'lcham (mm)	319,3214133(ABC)
O'rnatish teshik holati (mm)	52166166(DxExF)
Rang	PANTONE 428C	Moslashuvchan
Hajmi va optik kabel teshigining miqdori	1 oval optik kabel kirish, 2 ta filial optik kabel yozuvlari va 16 ta oldindan ulangan adapterlar
Fusion Imkoniyatlar (Maks)	48	A laganda ,12x4=48, 2 qavat issiqlik bilan qisqarishi mumkin bo'lgan qo'shilishdan himoya gilzasi.
	64	B laganda, 8x8=64, 1 qatlam issiqlik bilan qisqarishi mumkin bo'lgan qo'shilishdan himoya gilzasi.
	96	S laganda, 8x12=96, 1 qatlam issiqlik bilan qisqarishi mumkin bo'lgan qo'shilishdan himoya gilzasi.
	96	D laganda, E laganda, 24x4=96, 2 qatlam issiqlik bilan qisqarishi mumkin bo'lgan qo'shilishdan himoya gilzasi.
Mikro PLC Splitter	1x2	Splitter hajmi: 60x7x4mm. A turi va turiga o'rnatilishi mumkin E biriktiruvchi laganda, har bir biriktiruvchi laganda 1 ta kompyuter.
	1x4
	1x8
	1*16	Splitter hajmi: 60x12x4mm. A-1 turiga o'rnatilishi mumkin va turi E-1 biriktiruvchi laganda, har bir biriktiruvchi laganda 1 ta kompyuter.
ichiga Kabelning eng katta diametri (mm)	ᴓ8~18
Maksimal filial teshigining o'lchami (mm)	ᴓ16
IP himoya darajasi	IP65
Yonuvchanlik	HB (an'anaviy)	ga muvofiq sozlanishi mumkin talablar
Neytral tuz püskürtme testi (NSS)	48 h	ga muvofiq sozlanishi mumkin talablar
