Barcha dielektrik o'zini qo'llab-quvvatlaydigan ADSS havo tolali optik kabeli

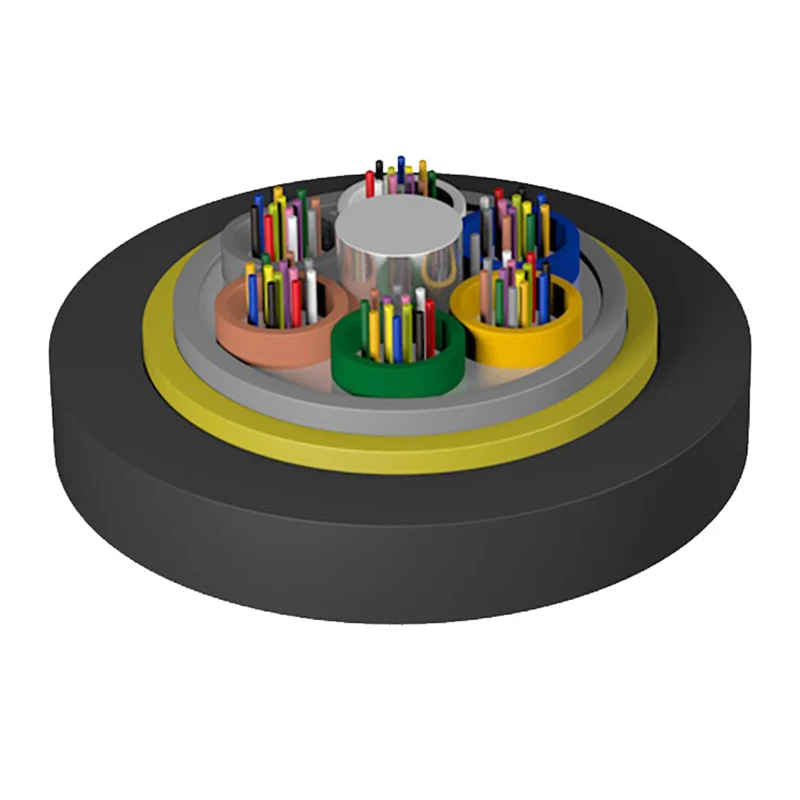

Barcha dielektrik o'zini o'zi qo'llab-quvvatlaydigan ADSS havo tolali optik kabeli bo'sh trubkali qatlamli strukturani qabul qiladi va 250 mkm optik tolali yuqori modulli materialdan yasalgan bo'sh trubka bilan qoplangan va bo'sh trubka suv o'tkazmaydigan birikma bilan to'ldirilgan. Bo'shashgan trubka (va to'ldirish arqoni) ixcham simi yadrosini hosil qilish uchun metall bo'lmagan markazni mustahkamlash yadrosi (FRP) atrofida o'raladi va simi yadrosining bo'shlig'i suvni blokirovka qiluvchi moy bilan to'ldiriladi. Kabel yadrosi polietilen (PE) ichki qobiq bilan ekstrudirovka qilinadi, keyin mustahkamlash uchun aramid bilan qoplanadi va nihoyat polietilen (PE) tashqi niqobi ostida yoki elektr kuzatuv (AT) tashqi niqobi ostida ekstrude qilinadi.

So'rov yuborish

Mahsulot tavsifi

Muhandislik mukammalligi va ishlab chiqarish fondi

ning ishlab chiqarilishiBarcha dielektrik o'zini qo'llab-quvvatlaydigan ADSS havo tolali optik kabelihunarmandchilik ruhiga qaratilgan. Guruhimiz ichki/tashqi kabellarni, ODN komponentlarini va tarmoq uskunalarini qamrab oluvchi to'rtta ixtisoslashgan ob'ektni boshqaradi va har bir komponent qat'iy xalqaro standartlarga javob beradi.

Sertifikatlangan sifat: Bizning ishlab chiqarish jarayonlarimiz ketma-ket ISO9001 va ISO45001 sertifikatlarini oldi.
Global e'tirof: Orientalfiber mahsulotlari global miqyosda aloqa operatorlari va radio/televideniye sanoati tomonidan keng qo'llaniladi va bu ularning yirik muhandislik loyihalarida ishonchliligini isbotlaydi.

Asosiy texnik tuzilma

TheBarcha dielektrik o'zini qo'llab-quvvatlaydigan ADSS havo tolali optik kabelimurakkab bo'sh trubka qatlamini stranding strukturasidan foydalanadi. Ushbu dizayn 250 mkm optik tolalarni maxsus suv o'tkazmaydigan birikma bilan to'ldirilgan yuqori modulli quvurlar ichida himoyalanganligini ta'minlaydi.

Kuchli a'zo: metall bo'lmagan FRP (tolali mustahkamlangan plastmassa) markaziy yadro elektromagnit induktsiyani oldini oladi.
Suvni blokirovka qilish: Kabel yadrosi namlikning kirib kelishiga yo'l qo'ymaslik uchun suvni blokirovka qiluvchi moy bilan to'ldirilgan.
Kuchaytirish: Uzoq muddatli havo o'rnatish uchun zarur kuchlanishni ta'minlash uchun yuqori quvvatli aramid iplar qo'llaniladi.
Tashqi himoya: Elektr maydonining intensivligiga qarab, biz polietilen (PE) yoki kuzatuvga qarshi (AT) tashqi qoplamani taqdim etamiz.

Xaridlar istiqboli: ulanish muammolarini hal qilish

1. Jonli chiziqni o'rnatish va samaradorlik

Tarmoqni joylashtirishning asosiy og'riqli nuqtasi elektr uzilishlari narxidir. TheBarcha dielektrik o'zini qo'llab-quvvatlaydigan ADSS havo tolali optik kabelidanSharq tolasiquvvatni o'chirmasdan o'rnatilishi mumkin, bu esa kommunal xizmat ko'rsatuvchi provayderlar uchun operatsion to'xtash vaqtini va mehnat xarajatlarini sezilarli darajada kamaytiradi.

2. Atrof-muhitga chidamlilik va mexanik kuch

Maksimal masofa 1000 m dan ortiq bo'lgan ushbu kabel og'ir muz yuklari va yuqori shamol tezligiga bardosh berishga mo'ljallangan. Uning engil konstruktsiyasi mavjud minoralar va tayanchlarga mexanik yukni kamaytiradi, elektr uzatish liniyasining strukturaviy yaxlitligini ta'minlaydi.

3. Yuqori kuchlanish mosligi va uzoq umr ko'rish

TheBarcha dielektrik o'zini qo'llab-quvvatlaydigan ADSS havo tolali optik kabeliyuqori kuchlanishli muhitlar uchun maxsus ishlab chiqilgan. 110kV va 220kV liniyalar uchun AT (Anti-tracking) qoplamamizdan foydalanish elektr eroziyasini oldini oladi va 30 yildan ortiq dizayn muddatini qo'llab-quvvatlaydi.

All Dielectric Self-supporting ADSS Aerial Fiber Optic Cable

Texnik parametrlar

Ref. Tashqi diametri (mm)	Ref. Og'irligi (kg/km)		Tavsiya. Kunlik Maks. Ishlash kuchlanishi (kN)	Maksimal ruxsat etilgan ish kuchlanishi (kN)	Buzilish kuchi (kN)	Kuchli a'zo CSA (mm2)	Elastiklik moduli (kN/mm2)	Issiqlik kengayish koeffitsienti ×10-6/K	Tegishli oraliq (NESC standarti, m)
Ref. Tashqi diametri (mm)	PE qobig'i	AT Sheath	Tavsiya. Kunlik Maks. Ishlash kuchlanishi (kN)	Maksimal ruxsat etilgan ish kuchlanishi (kN)	Buzilish kuchi (kN)	Kuchli a'zo CSA (mm2)	Elastiklik moduli (kN/mm2)	Issiqlik kengayish koeffitsienti ×10-6/K	A	B	C	D
11.8	117	124	1.5	4	10	4.6	7.6	1.8	160	100	140	100
12.0	121	129	2.25	6	15	7.6	8.3	1.5	230	150	200	150
12.3	126	134	3.0	8	20	10.35	9.45	1.3	300	200	290	200
12.6	133	141	3.6	10	24	13.8	10.8	1.2	370	250	350	250
12.8	138	145	4.5	12	30	14.3	11.8	1.0	420	280	400	280
13.1	145	153	5.4	15	36	18.4	13.6	0.9	480	320	460	320
13.5	155	163	6.75	18	45	22.0	16.4	0.6	570	380	550	380
13.8	163	171	7.95	22	53	26.4	18.0	0.3	670	460	650	460
14.4	177	186	9.0	26	60	32.2	19.1	0.1	750	530	750	510
14.6	182	191	10.5	28	70	33.0	19.6	0.1	800	560	800	560
14.8	195	204	12.75	34	85	40.0	20.1	0.1	880	650	880	650

Saqlash / Ishlash harorati: -40 ℃ - + 70 ℃

Optik xususiyatlar

Optik tolali turi	（+20℃）				tarmoqli kengligi		raqamli diafragma	Optik kabelning to'lqin uzunligini kesib oling
Optik tolali turi	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	raqamli diafragma	Optik kabelning to'lqin uzunligini kesib oling
G.652	---	---	≤0,36dB/km	≤0,22dB/km	---	---	---	≤1260nm
G.655	---	---	≤0,40dB/km	≤0,23dB/km	---	---	---	≤1450nm
50/125 mikron	≤3,3dB/km	≤1,2dB/km	---	---	≥500MHz·km	≥500MHz·km	0,200±0,015 NA	---
62,5/125 mikron	≤3,5dB/km	≤1,2dB/km	---	---	≥200MHz·km	≥500MHz·km	0,275±0,015 NA	---

Eslatma:

a. ADSS kabellarining faqat bir qismi jadvalda keltirilgan, boshqa oraliqlarga ega ADSS kabellari sotuvchilarning so'rovi bo'lishi mumkin.

b. Jadvaldagi texnik xususiyatlar balandlik farqi bo'lmasligi va o'rnatish 1% ga teng bo'lishi sharti bilan olingan.

c. Elyaflar soni 2 dan 72 gacha, tolalarning identifikatsiyasi milliy standartga mos keladi

Ilova: O'z-o'zidan ishlaydigan antenna

Asosiy xususiyatlar va ishlash

Optimal o'lchamlar: Kichik kabel diametrlari shamol va muz kabi atrof-muhit omillarining ta'sirini kamaytiradi.

Yuqori kuchlanish xususiyatlari: Aramid ipining aniq miqdori har bir loyiha uchun aniq oraliq talablariga javob berish uchun hisoblanadi.

Muvofiqlik: Bizning ADSS kabelimiz IEEE 1222 va IEC 60794-1 standartlariga to'liq mos keladi.

Termal barqarorlik: keng ish haroratida mukammal ishlashni saqlaydi.

Strategik ilovalar

Barcha dielektrik o'zini o'zi qo'llab-quvvatlaydigan ADSS havo tolali optik kabeli afzal qilingan tanlovdir:

Telekommunikatsiyalar: tashuvchi darajasidagi magistral liniyalar va mahalliy tarmoq ma'lumotlarini uzatish.

Elektr tarmoqlari: turli darajadagi (10kV dan 220kV gacha) yuqori kuchlanishli elektr uzatish liniyalari.

Sanoat infratuzilmasi: elektr energiyasi, temir yo'l tranziti va avtomobil yo'llaridagi oldingi ulanishlar.

Tez-tez so'raladigan savollar (FAQ)

Savol: Har xil kuchlanish darajalari uchun tashqi qoplama materiali qanday aniqlanadi?

Javob: 10kV va 35kV elektr uzatish liniyalari uchun odatda polietilen (pe) qoplama ishlatiladi. 110kV va 220kV liniyalar uchun biz osilgan nuqtada elektr maydon kuchini hisoblaymiz va buzilishning oldini olish uchun AT (Anti-tracking) tashqi qoplamasidan foydalanamiz.

Savol: Orientalfiber ADSS kabellarining maksimal quvvati qancha?

Javob: Loyiha talablari bo'yicha masofalar farq qilsa-da, barcha dielektrik o'zini o'zi qo'llab-quvvatlaydigan ADSS havo tolali optik kabeli 1000 m dan ortiq masofalar uchun mo'ljallangan bo'lishi mumkin.

Savol: Ushbu kabelni mavjud quvvat minoralarida ishlatish mumkinmi?

Javob: Ha. U engil va metall bo'lmaganligi sababli, mavjud quvvatni taqsimlash va uzatish infratuzilmasiga sezilarli og'irlik qo'shmasdan aloqa imkoniyatlarini qo'shish uchun ideal.
