Gibrid optik va elektr torli bo'shashgan quvur kabeli GDTS

Gibrid optik va elektr torli bo'sh trubkali kabel GDTS bir kabelda optik tolalarni mis o'tkazgichlar bilan birlashtirib, integratsiyalashgan quvvat va signal uzatish uchun mo'ljallangan. Xitoyda joylashgan yetkazib beruvchi va ishlab chiqaruvchi Orientalfiber tomonidan ishlab chiqarilgan ushbu GDTS kabelida markaziy metall mustahkamlik elementi, himoya aralashmalari bilan to'ldirilgan bo'sh quvurlar va gofrirovka qilingan po'lat lenta zirhlari mavjud bo'lib, ularning barchasi bardoshli pe tashqi niqobi ostida himoyalangan. U og'ir sharoitlarda ishonchli ishlash uchun ishlab chiqilgan va kanal va havo o'rnatishlarni qo'llab-quvvatlaydi, tarqatilgan tayanch stansiya tizimlari va sanoat tarmoqlarini joylashtirishni soddalashtiradi, shu bilan birga xaridlar va qurilish xarajatlarini kamaytiradi.

So'rov yuborish

Mahsulot tavsifi

Sharq tolasi beradiGibrid optik va elektr torli bo'shashgan quvur kabeli GDTS, yuqori tezlikdagi ma'lumotlarni uzatish va ishonchli quvvat yetkazib berishni yagona tizimli birlikka birlashtirish uchun mo'ljallangan maxsus yechim. Ushbu kompozit kabel zamonaviy telekommunikatsiya infratuzilmasining rivojlanayotgan talablarini qondirish uchun ishlab chiqilgan, ayniqsa, kosmik samaradorlik va soddalashtirilgan o'rnatish juda muhim bo'lgan joylarda.

Mahsulotning umumiy ko'rinishi va materiallar tarkibi

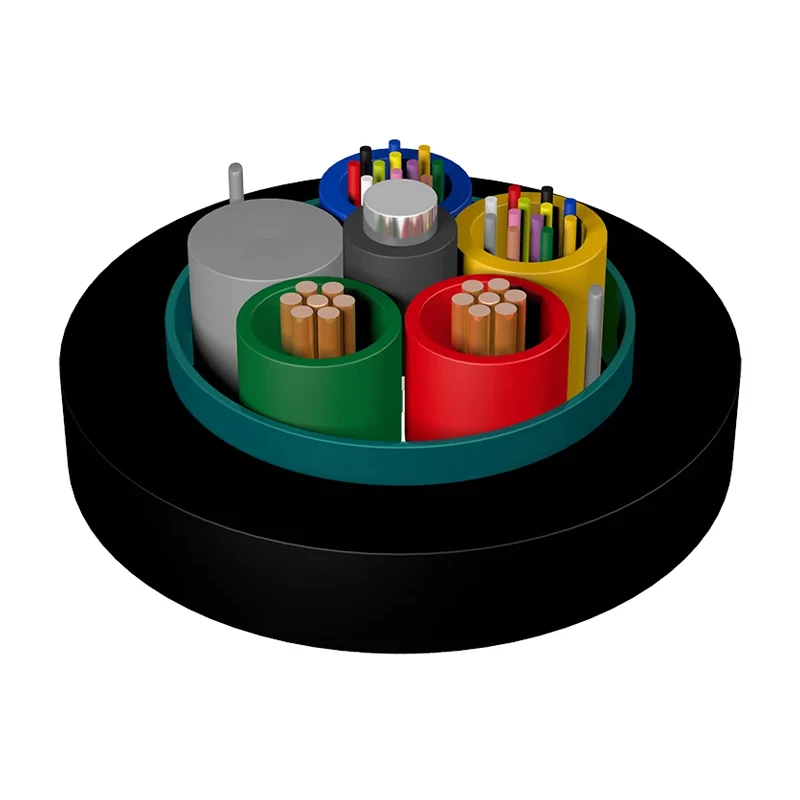

TheGibrid optik va elektr torli bo'shashgan quvur kabeli GDTSmurakkab ko'p qatlamli arxitekturadan foydalanadi. Uning asosiy qismida metall armatura elementi kerakli kuchlanish kuchini ta'minlaydi. Ushbu markaz atrofida optik tolalar va himoya plomba birikmalari joylashgan yuqori modulli plastmassadan yasalgan bo'sh quvurlar mavjud.

Ushbu quvurlar bilan birga o'rnatilgan izolyatsiyalangan mis simlar, maxsus elektr talablari uchun tuzilgan. Ushbu yadro to'plami gofrirovka qilingan po'lat lenta bilan himoyalangan bo'lib, u mexanik ta'sirlardan va kemiruvchilarning shikastlanishidan mustahkam himoya qiladi. Butun struktura og'ir ekologik sharoitlarda uzoq muddatli barqarorlikni ta'minlaydigan bardoshli polietilen (PE) tashqi qoplama bilan yakunlanadi.

Asosiy texnik afzalliklar

Integratsiyalashgan quvvat va signal:Mis o'tkazgichlar va optik tolalarni birlashtirib,Gibrid optik va elektr torli bo'shashgan quvur kabeli GDTSkabel arxitekturasini soddalashtirib, alohida elektr uzatish liniyalariga ehtiyojni yo'q qiladi.
Mexanik chidamlilik:Gofrirovka qilingan po'latdan yasalgan lenta zirhli va metall mustahkamlik elementi yuqori kuchlanishli muhitda, shu jumladan kanal va yuqori o'rnatishlarda ishonchli ishlash imkonini beradi.
Ekologik barqarorlik:Bo'shashgan quvur dizayni va namlikka chidamli plomba aralashmalari tolalarni haroratning o'zgarishi va suvning kirib kelishidan himoya qiladi.
Operatsion samaradorligi:Masofaviy uskunalar uchun elektr ta'minotini markazlashtirish mahalliy energiya uchastkalarini muvofiqlashtirishga bo'lgan ehtiyojni kamaytiradi va muntazam texnik xizmat ko'rsatish jadvallarini soddalashtiradi.

Ilovaning asosiy stsenariylari

Taqsimlangan baza stansiyalari tizimlari (BBU dan RRUgacha)

uchun asosiy foydalanish holatiSharq tolasining GDTS kabeli doimiy tokning masofaviy quvvat ta'minoti tizimlarida Building Baseband Unit (BBU) va Remote Radio Unit (RRU) o'rtasidagi aloqadir. Bu bir vaqtning o'zida yuqori tarmoqli signallarni uzatish va uzoq antenna bloklariga zarur elektr energiyasini etkazib berish imkonini beradi.

Shahar infratuzilmasi va sanoat tarmoqlari

Telekommunikatsiyalardan tashqari, buGibrid optik va elektr torli bo'shashgan quvur kabeli GDTSmahalliylashtirilgan quvvat manbalari mavjud bo'lmagan yoki o'rnatish qiyin bo'lgan joylarda temir yo'l tranziti, avtomobil yo'llari monitoringi tizimlari va aqlli tarmoq quvvat taqsimotlarida qo'llaniladi.

Loyihani amalga oshirish va xarajatlarni boshqarish

dan foydalanishGibrid optik va elektr torli bo'shashgan quvur kabeli GDTSumumiy loyiha xarajatlarini sezilarli darajada kamaytirishga yordam beradi. Kerakli materiallar hajmini kamaytirish va o'rnatish muddatini qisqartirish orqali operatorlar xarid qilish va qurilish xarajatlarini kamaytirishi mumkin. Ushbu soddalashtirilgan yondashuv, shuningdek, gavjum o'tkazgichlar va kabel yotqizish joylarida jismoniy izni kamaytiradi.

Sharq tolasi (Jiangsu Xuben Photoelectric Technology) haqida

Jiangsu Xuben Photoelectric Technology Co., Ltd guruhining bir qismi sifatida,Sharq tolasiichki/tashqi kabellar va ODN komponentlarini ishlab chiqarishga bag'ishlangan 15 000 kvadrat metrlik infratuzilmada ishlaydi. Yillik ishlab chiqarish qiymati 20 million AQSh dollari bo'lgan kompaniya ISO9001 va ISO45001 kabi qat'iy xalqaro standartlarga amal qiladi. Bizning ishlab chiqarish jarayonlarimiz butun dunyo bo'ylab yirik muhandislik loyihalarini qo'llab-quvvatlab, aniqlik va professional darajadagi chidamlilikka qaratilgan.

Tez-tez so'raladigan savollar

1. Mis simli spetsifikatsiyalar moslashtirilishi mumkinmi?

Ha, ichidagi mis o'tkazgichlarning soni va o'lchoviGibrid optik va elektr torli bo'shashgan quvur kabeli GDTSmasofaviy uskunaning o'ziga xos kuchlanish va oqim talablari asosida sozlanishi mumkin.

2. Ushbu kabelni o'rnatish chegaralari qanday?

GDTS gibrid kabeli ko'p qirrali bo'lib, quvur liniyasi (kanal) va havoda (havo) o'rnatish uchun mo'ljallangan, agar tegishli kuchlanish moslamalaridan foydalanilgan bo'lsa.

3. Po'lat lenta zirhi moslashuvchanlikka qanday ta'sir qiladi?

Gofrirovka qilingan po'latdan yasalgan lenta maydalanishdan sezilarli darajada himoyalangan bo'lsa-da, kabel shahar telekommunikatsiya kanallarida standart o'rnatish amaliyotlarini amalga oshirishga imkon beruvchi hisoblangan egilish radiusini saqlaydi.

Xususiyatlari

● Yaxshi mexanik va harorat ko'rsatkichlari;

● Optik-elektr gibrid dizayni elektr ta'minoti va signal uzatish muammolarini hal qiladi va uskunalar uchun elektr ta'minotining markazlashtirilgan monitoringi va ta'minotini ta'minlaydi;

● Elektr ta'minotining boshqarilishini yaxshilaydi, energiya ta'minotini muvofiqlashtirish va texnik xizmat ko'rsatishni qisqartiradi;

● Xarid qilish xarajatlarini kamaytiradi va qurilish xarajatlarini tejaydi;

● Asosan taqsimlangan tayanch stantsiya shahar masofaviy elektr ta'minoti tizimlarida BBU va RRU o'rtasidagi ulanish uchun ishlatiladi;

● Quvur liniyasi va havo o'rnatish uchun javob beradi

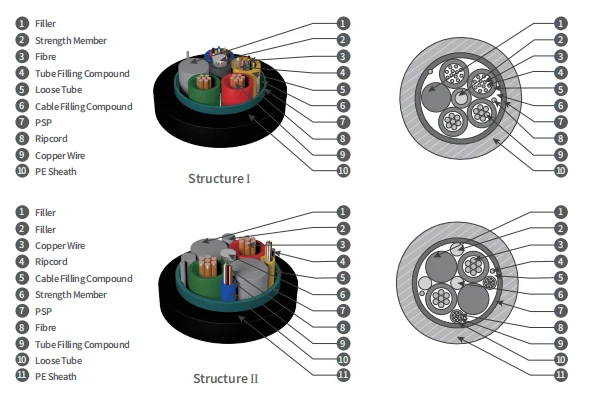

Hybrid Optical and Electrical Stranded Loose Tube Cable GDTS

Texnik xarakteristikasi

Turi	O.D. (mm)	Og'irligi (Kg/km)	Mustahkamlik chegarasi Uzoq/qisqa muddatli (N)	Ezmoq Uzoq / qisqa muddatli (N/100mm)	Tuzilishi
GDTS-02-24Xn+2×1,5	11.6	157	600/1500	300/1000	I tuzilmasi
GDTS-02-24Xn+2×2,5	12.5	190	600/1500	300/1000	I tuzilmasi
GDTS-02-24Xn+2×4,0	14.6	241	600/1500	300/1000	II tuzilma
GDTS-02-24Xn+2×5,0	15.0	282	600/1500	300/1000	II tuzilma
GDTS-02-24Xn+2×6,0	15.7	300	600/1500	300/1000	II tuzilma
GDTS-02-24Xn+2×8,0	16.9	383	600/1500	300/1000	Tuzilishi II

Eslatma:

1. Xn tola turiga ishora qiladi.

2. 2*1,5/2*2,5/2*4,0/2*6,0/2*8,0 mis simlarning soni va hajmini bildiradi.

3. Mis simlarning turli soni va o'lchamlari bo'lgan gibrid kabellar so'rov bo'yicha taqdim etilishi mumkin.

4. So'rov bo'yicha har xil tolali gibrid kabellar taqdim etilishi mumkin.

Supero'tkazuvchilarning elektr ko'rsatkichlari

Ko'ndalang kesim (mm2)	Maks. Yagona o'tkazgichning DC qarshiligi (20 ℃)(Ō/km)	Izolyatsiyaga chidamlilik (20℃) (MOH.km)	Dielektrik quvvati KV, DC 1min Dielektrik quvvati KV, DC 1min
Ko'ndalang kesim (mm2)	Maks. Yagona o'tkazgichning DC qarshiligi (20 ℃)(Ō/km)	Har bir dirijyor va boshqalar o'rtasida kabelga ulangan metall elementlar	Orasida o'tkazgichlar	Dirijyor o'rtasida va metall zirh	Dirijyor o'rtasida va po'lat sim
1.5	13.3	5000 dan kam emas	5	5	3
2.5	7.98
4.0	4.95
5.0	3.88
6.0	3.30
8.0	2.47
