Ichki tarmoqli optik tolali kabel

Orientalfiber to'liq optik tolali tarmoq yechimi sifatida yuqori sifatli Indoor Ribbon Fiber Optik Kabelni yetkazib beradi. Ushbu kabel yuqori integratsiya, barqaror signal uzatilishi va oson o'rnatishga ega bo'lgan uzatish vositasi sifatida optik tolali lentani qabul qiladi. U ichki tarqatish, uskunalarni o'zaro ulash va aloqa tizimlarida keng qo'llaniladi.

So'rov yuborish

Mahsulot tavsifi

Ichki tarmoqli tolali optik kabel optik uzatish vositasi sifatida optik tolali lentani ishlatadi. Optik tolali lenta yuqori modulli materialdan tayyorlangan bo'sh trubaga kiritiladi va keyin aramid mustahkamlovchi qatlami bilan qoplanadi. Eng tashqi qatlam polivinilxlorid (PVX) bilan qoplangan. Ushbu tizimli dizayn ishonchli ishlash va ichki muhitda qulay ishlashni ta'minlaydi.

Asosiy xususiyatlar

Yuqori integratsiyalangan tolali lenta dizayniElyaf lentasi strukturasi ixcham shaklda yuqori tola zichligini ta'minlaydi, boshqaruv va o'rnatishni soddalashtiradi. U yuqori zichlikdagi simlarni ulash stsenariylari uchun mos MT/MTP konnektorlari bilan samarali ulanishni qo'llab-quvvatlaydi.

Zo'r kuchlanish kuchi Aramidli armatura bilan jihozlangan simi qurilish va foydalanish jarayonida tashqi kuchlarga qarshi turish uchun kuchli kuchlanish qarshiligini ta'minlaydi, signal barqarorligini ta'minlaydi.
Bardoshli tashqi material Tashqi qoplama korroziyaga chidamli, suv o'tkazmaydigan, ultrabinafsha nurlanishiga chidamli, olovga chidamli va ekologik toza. U ichki xavfsizlik talablariga javob beradi va turli ish muhitlariga moslashadi.
Oson o'rnatish va texnik xizmat ko'rsatish Kabel yaxshi egilish ko'rsatkichlari bilan moslashuvchan, kabel laganda va o'tkazgichlar kabi tor joylarda yo'naltirish oson. Tez qurish va ulanishni osonlashtiradigan soqol yog'ini talab qilmaydi.

Texnik spetsifikatsiyalar

Parametr	Spetsifikatsiya
Elyaf turi	Yagona rejim (G.652D/G.657A1) / Ko‘p rejimli (50/125 mkm, 62,5/125 mkm)
Yadro soni	4, 6, 8, 12, 24 yadrolar (sozlanishi mumkin)
Kabel tuzilishi	Bo'shashgan trubkadagi lenta tolasi + aramidni mustahkamlash + PVX niqobi ostida
Tashqi diametri	Moslashuvchan (odatda 3,0–6,0 mm)
Zaiflash	1310nm da ≤0,36 dB/km; 1550nm da ≤0,22 dB/km (bitta rejim)
Mustahkamlik chegarasi	Qisqa muddatli: ≥1500N; Uzoq muddatli: ≥600N
Bükme radiusi	Statik: ≥10 × simi diametri; Dinamik: ≥20 × simi diametri
Ishlash harorati	-20 ° C dan + 60 ° C gacha
Qoplama materiali	PVX (past tutunli halogensiz ixtiyoriy)
Muvofiqlik	ISO9001, IEC 60794-1-21, TIA/EIA-598-B

Ilovalar

Ichki kabelni taqsimlash Ma'lumotlar markazlarida, ofis binolarida, savdo markazlarida va turar-joy jamoalarida gorizontal va vertikal simlarni o'tkazish uchun foydalaniladi, bu tarmoq ichida samarali signal uzatilishini ta'minlaydi.
Asboblar va aloqa uskunalari o'rtasidagi o'zaro bog'liqlik Serverlar, kalitlar, marshrutizatorlar va boshqa aloqa qurilmalarini ulash uchun yamoq kabellari yoki o'tish kabellari sifatida xizmat qiladi, barqaror va yuqori tezlikda ma'lumotlarni uzatishni ta'minlaydi.
Sanoat va maxsus stsenariylar Energiya tizimlari, temir yo'l tranziti va avtomobil yo'llari muhandisligida oldingi ulanish ehtiyojlari uchun qo'llaniladi, qattiq sanoat muhitiga ishonchli ishlashga moslashadi.

Afzalliklar

Yuqori ishonchlilik Optimallashtirilgan tuzilma va yuqori sifatli materiallar barqaror signal uzatilishini va uzoq xizmat muddatini ta'minlaydi, turli loyihalarning qat'iy talablariga javob beradi.
Tejamkor Yuqori integratsiya kabellar sonini va o'rnatish vaqtini qisqartiradi, loyihaning umumiy xarajatlarini kamaytiradi. Sozlanishi mumkin bo'lgan spetsifikatsiyalar turli ilovalar uchun moslashtirilgan echimlar yaratishga imkon beradi.
Kompleks sifat nazorati Jiangsu Xuben Photoelectric Technology Co., Ltd. ISO9001 sifat menejmenti standartlariga qat'iy rioya qiladi. Har bir ichki tarmoqli tolali optik kabel barqaror ishlash va ishonchlilikni ta'minlash uchun qattiq sinovdan o'tadi.

Xususiyatlari

Yuqori integratsiyalangan tolali lenta dizayni

Aramidni mustahkamlovchi element kabelga mukammal kuchlanish kuchini beradi

Tashqi material korroziyaga chidamli, suv o'tkazmaydigan, ultrabinafsha nurlanishiga chidamli, olovga chidamli va ekologik toza.

Ilovalar

Ichki kabelni taqsimlash

Asboblar, aloqa uskunalari o'rtasidagi o'zaro bog'liqlik

Standartlar

Standart YD/T 1258.5, ICEA-596, GR-409, IEC 60794-2-30 va boshqalarga rioya qiling.

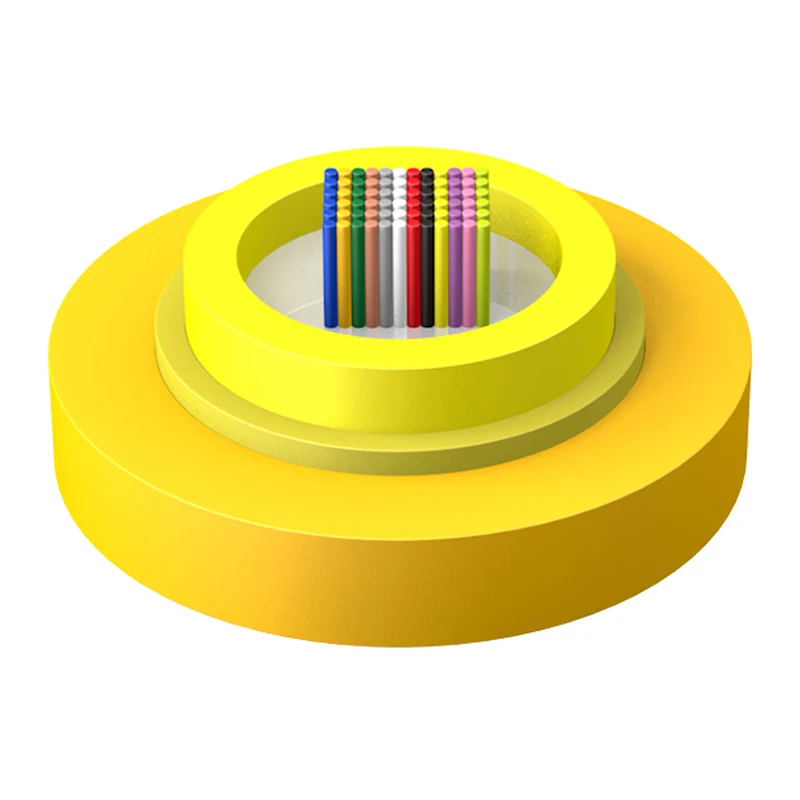

Strukturani chizish

1. Tolali lenta

2. Bo'shashgan trubka

3. Aramid ip

4. Chiqib ketish ko'ylagi

Indoor Ribbon Fiber Optic Cable

Texnik parametrlar

Kabel modeli	Elyaflar soni	Kabel og'irligi (Ref) (kg/km)	Mustahkamlik chegarasi Uzoq/Qisqa muddatli	Siqilish qarshiligi Uzoq/Qisqa muddatli (N/100mm)	Bükme radiusi Dinamik/Statik (mm)
GJFDV-48	12F×4	84	200/660	300/1000	25D/12,5D
GJFDV-72	12F×6	90	200/660	300/1000	25D/12,5D
GJFDV-96	12F×8	100	200/660	300/1000	25D/12,5D
GJFDV-144	12F×12	125	200/660	300/1000	25D/12,5D

Optik xususiyatlar

Elyaf turi	Zaiflash				OFL	Samarali rejim tarmoqli kengligi	10 Gbit/s Ethernet ulanishi uzunligi	Minimal egilish radiusi
Vaziyat	1310/1550nm		850/1300nm		850/1300nm	850 nm	850 nm	/
Vaziyat	Oddiy qiymat	Maksimal qiymat	Oddiy qiymat	Maksimal qiymat	850/1300nm	850 nm	850 nm	/
Birlik	dB/km	dB/km	dB/km	dB/km	MHZ.km	MHZ.km	m	mm
G657A1	0,36/0,22	0,5/0,4	---	---	---	---	---	10
G657A2	0,36/0,22	0,5/0,4	---	---	---	---	---	7.5
50/125	---	---	3,0/1,0	3,5/1,5	≥500/500	---	---	30
62,5/125	---	---	3,0/1,0	3,5/1,5	≥200/500	---	---	30
OM3	---	---	3,0/1,0	3,5/1,5	≥1500/500	≥2000	≤300	30
OM4	---	---	3,0/1,0	3,5/1,5	≥3500/500	≥4700	≤550	30
