Qanday qilib uchuvchisiz antrafiya optikasi optikasi?

O'RNATISH ERKURTMASI

1. Tolang tolali diskni o'rnatish, optik tolali displey ko'krak qafasi bilan iloji boricha uzoqroq bo'lishi kerak, ammo samolyotning tortishishiga qo'shimcha e'tibor berish kerak. Samolyot tortishish markazi ko'proq e'tiborga olinishi kerak.

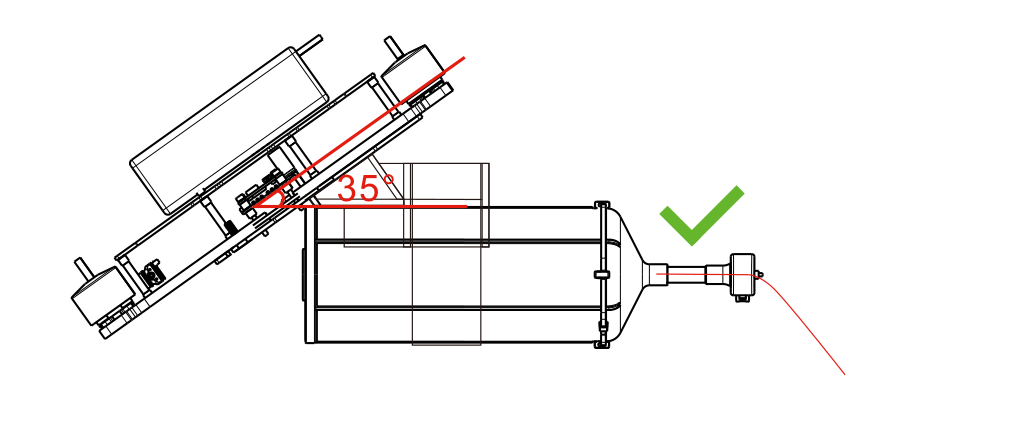

1. Fiber tolali diskni o'rnatish samolyotning egilish burchagiga asoslangan bo'lishi kerak, ulangan qavs ma'lum bir burchakka (rasmda ko'rsatilganidek) ajratilishi kerak. O'rnatishni o'rnatish Manniging burchagi burchakka yaqin bo'lishi kerak, shunda optik tolali displey burchagi gorizontaldir.

1. Optik tolali motorli elimdan foydalanadilar, birinchi 200 metr masofa - bu ushbu hududda samolyotning parvoz tezligi 0,5 milya tezlikda ishlash kerak. Samolyotning parvoz tezligi 30 km / soat / soat ichida nazorat qilinishi kerak.

Optik diskdan oldin tayyorgarlik

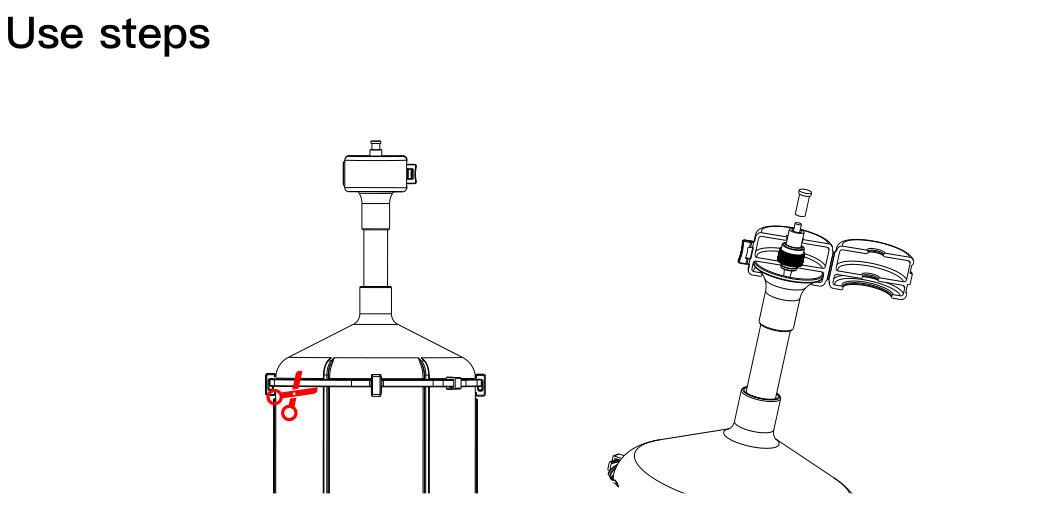

1. Optik tolali diskdan foydalanishdan oldin transportni muhofaza qilish va 4 ta himoya skıklarini olib tashlashga ishonch hosil qiling.
2. (Eslatma: Tomoddan to'g'ridan-to'g'ri qisqichni olib chiqmang.)
3. Optik tolali disk FC to tolali qismini ishlatishdan oldin himoya qobig'i portlashi, olib tashlash kerak, uni olib tashlash kerakligini, modulning er uchastkasiga torting.

Simsiz ulanish

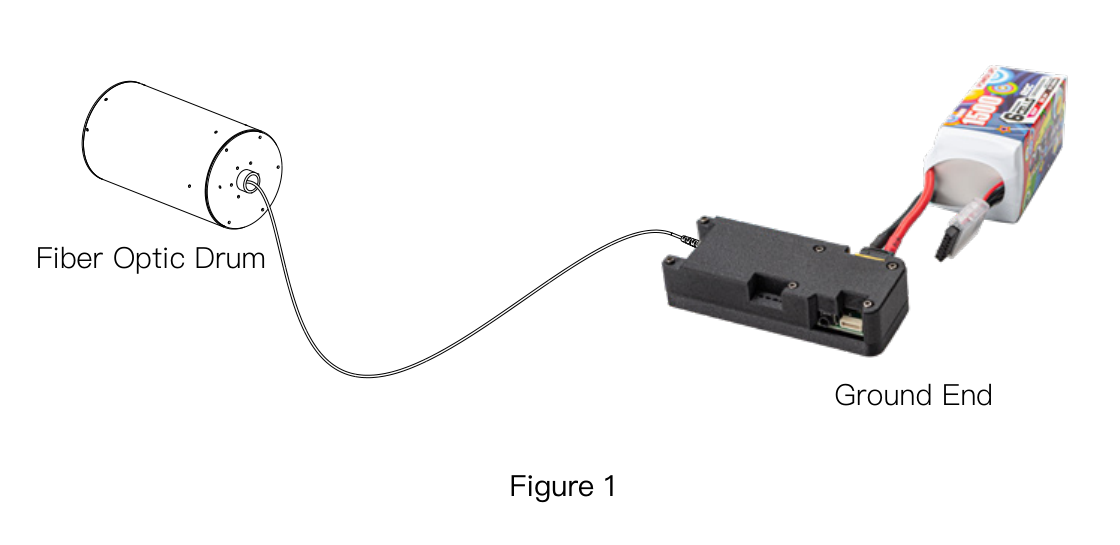

1. SH1.0 kabelini osmon terminalidan parvozni boshqaruvchiga ulanganidek, diagrammada ko'rsatilganidek, diagrammada ko'rsatilganidek.
2. Er osti Sh1.0 liniyasini qabul qilgich va xaritaning uzatgichiga ulang.
3. Osmonning oxiri va optik tolali diskni tuzating, o'rab olish baxtsizligidan qochish uchun UAV preparatidan iloji boricha optik tolali ko'krakka e'tibor bering.
4. Tolang tolali jabduqlarni ulang, FC-ning ikkala uchini osmonning oxirida va er uchida FC Port-ga ulang va tuproqning oxiriga u erning oxirida FC portiga ulangan.

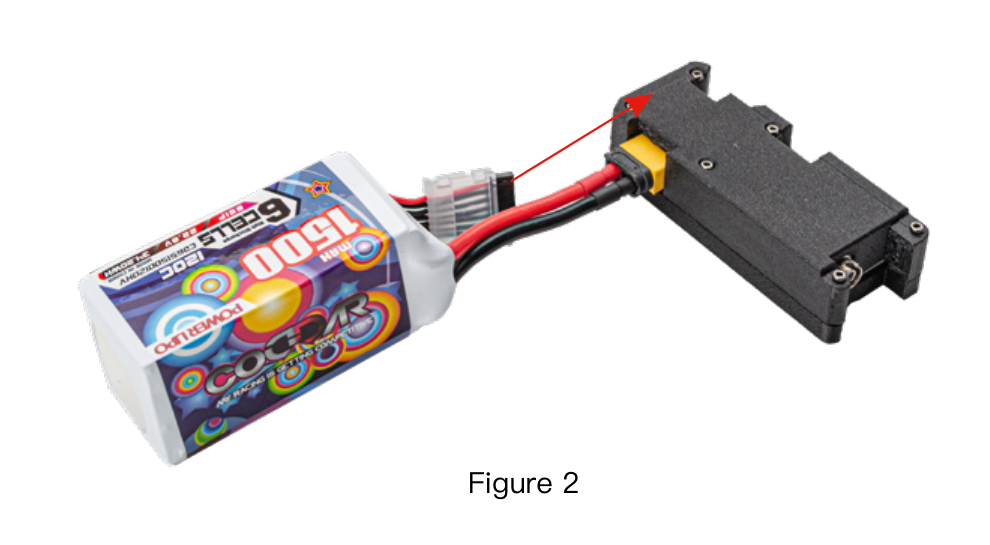

5. Umumiy zaryadlangandan keyin er osti batareyasini erga uchib o'tish ulagichiga ulang. (2-rasmda)

Ehtiyot choralari

1. Kirish kuchlanish 11.1-26V Xavfsiz diapazonda, iltimos, cheklangan kuchlanishdan past bo'lmang, ijobiy va salbiy qutblarni qaytarmang.
2. O'tkir buyumlar bilan kesilmaslik va tola sindirishiga olib kelmaslik uchun optik tolali katlanadigan doirani qilmang.
3. Optik optik ulagichlar va FC interfeyslarini himoya qilishga, chang va neft va suvdan saqlaning, bu interfeys himoyasi yaxshi o'ralgan.
4. Sovuq, quruq va engil ko'rinadigan joyda saqlang.
5. Optik tolali diskning aniq tuzilishi, muloyimlik bilan olib, vertikal saqlash.
