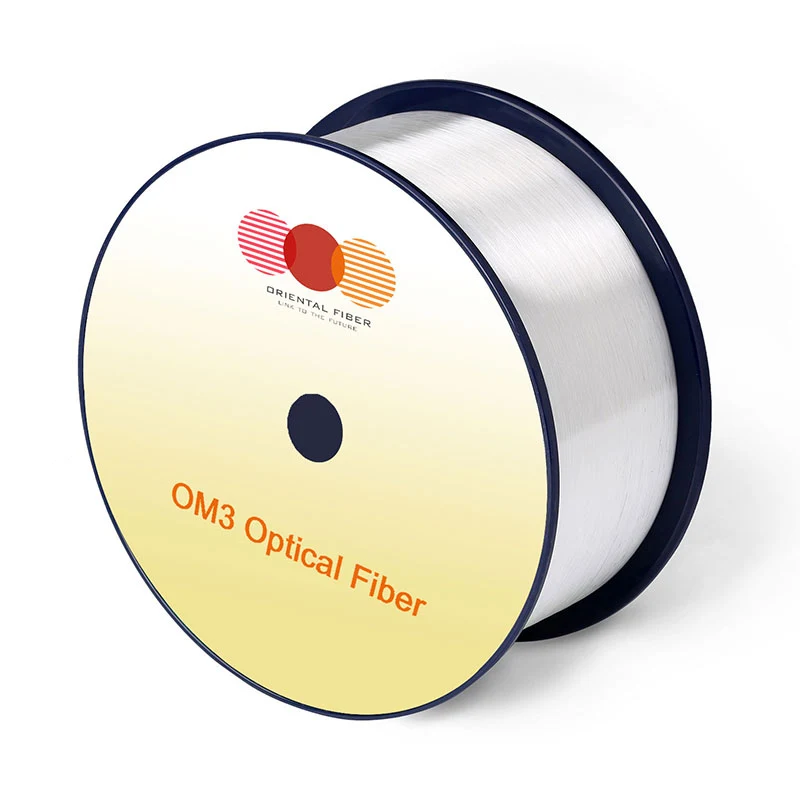

Ko'p rejimli optik tolali OM2 + / OM3

Xususiyatlar

Shartlar

Spesi fi Ed qadriyatlar

Birliklar

Geometriya Xususiyatlar

Yadro Diametri

-

50 ± 2.5

[mkm]

Yadro Aylanma bo'lmagan

-

≤5.0

[%]

Yalang'och Diametri

-

125.0 ± 1.0

[mkm]

Yalang'och Aylanma bo'lmagan

-

≤0.6

[%]

Qoplama Diametri

-

245 ± 7

[mkm]

Qoplama / yalang'ochlash Konsentriklik xatosi

-

≤10.0

[mkm]

Qoplama Aylanma bo'lmagan

-

≤6.0

[%]

Yadro / yalang'ochlash Konsentriklik xatosi

-

.01.0

[mkm]

Yetkazib bermoq Uzunligi

-

yuqoriga 8.8 gacha

[km / reel]

Optik Xususiyatlar

Ziqna

850nm

≤2.4

[db / km]

1300nm

≤0.6

[db / km]

-

-

Maxband® Om2 + / om3 / om4 ​​bejiz hisobsiz

Fi tugadi Modol o'tkazish qobiliyati

850nm

≥700 / ≥1500 / ≥3500

[Moz k km]

1300nm

≥500 / ≥500 / ≥500

[Moz k km]

Samarali Modol o'tkazish qobiliyati

850nm

≥950 / ≥2000 / ≥4700

[Moz k km]

Ariza Qo'llab-quvvatlash masofasi

-

-

-

40Gbase-Sr4 / 100gbase-sr101

850nm

- / 140/170

[m]

10GRAZ-SR

850nm

150/300/550

[m]

1000Base-Sr

850nm

750/1000/1100

[m]

Dmd Spekti fi kation

Muvofiq IEC60793-2-2-10 talablariga qaraganda va yanada qat'iyroq

-

Sonli Teshik

-

0.200 ± 0.015

-

Guruh Seffiyaviy indeks

850nm

1.482

-

1300nm

1.477

-

Nolni dispersiya to'lqin uzunligi (l0)

-

1295-1340

[nm]

Nol dispersiyaning pasayishi (S0)

1295NM ≤ 0310NM

≤0.105

[Ps / Nm2 k km)]

1310nmekundi 0,1340nm

≤0.000375 (1590-L0)

[Ps / Nm2 k km)]

Makrob Yo'qotish2

-

-

-

2 @ 15 mm radiusni aylantiradi

850nm

≤0.1

[db]

1300nm

≤0.3

[db]

2 @ 7,5 mm radiusni aylantiradi

850nm

≤0.2

[db]

1300nm

≤ 0.5

[db]

Ro'molcha Xususiyatlar

1300nm

Qadam (badiiyaviy o'lchash degani)

-

≤0.10

[db]

Tartibsizlik Tolali uzunlik va nuqta uzviylik

-

≤0.10

[db]

Ziqna Bir xillik

-

≤0.08

[db / km]

Atrof-muhitga oid Xususiyatlar

850nm & 1300nm

Harorat Velosiped

-60 ℃ 85 ℃

≤0.10

[db / km]

Harorat namlik Velosiped

-10 ℃ 85 ℃, 4% dan 98% RH

≤0.10

[db / km]

Suv Cho'mish

23 ℃, 30 kun

≤0.10

[db / km]

Quruq Issiqlik

85 ℃, 30 kun

≤0.10

[db / km]

Nam Issiqlik

85 ℃, 85% RH, 30 kun

≤0.10

[db / km]

Mexanik Spetsifikatsiya

Isbot Test

-

≥9.0

[N]

-

≥1.0

[%]

-

≥100

[KPSI]

Qoplama Chiziq kuchi

odatiy O'rtacha kuch

1.5

[N]

cho'qqi kuch

≥1.3, ≤8.9

[N]

Dinamik stresslar korroziyasi sezgirlik parametrlari (Nd, tipik)

-

20

-
