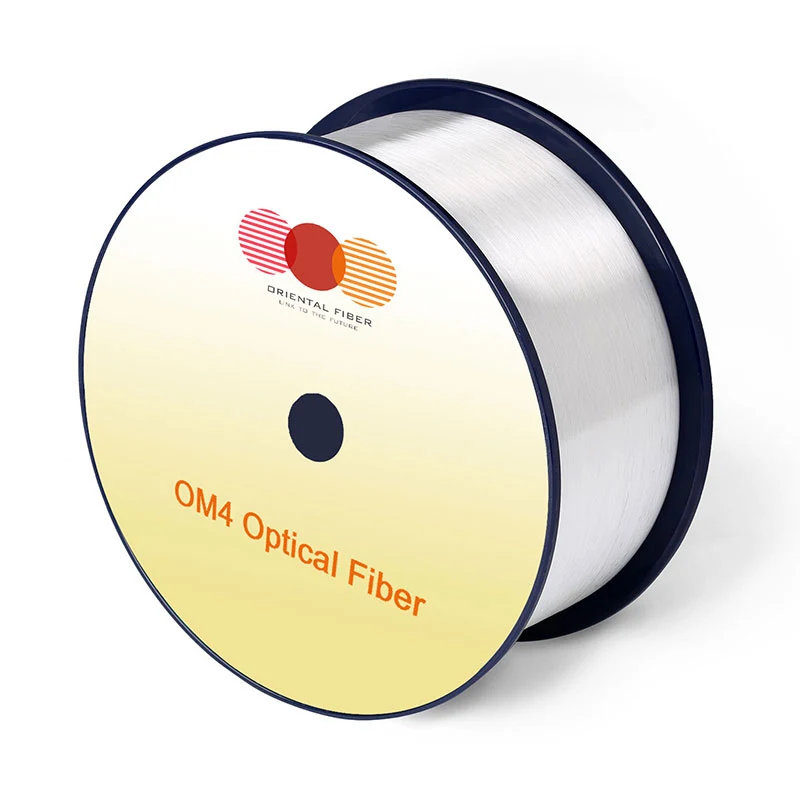

Ko'p rejimli optik tolali OM4

Ko'p rejimli optik tolali OM4 Orientalfiber ishlab chiqaruvchisi mahsuloti bo'lib, u 100G/kanal va terabit BiDi texnologiyasi uchun mo'ljallangan bo'lib, 850nm - 870nm va 910nm to'lqin uzunligi oralig'ida yuqori tarmoqli kengligini ta'minlaydi. U 100G/kanal uzatgichlarining markaziy toʻlqin uzunligi ofseti natijasida kelib chiqqan signalning susayishining oʻrnini qoplashi mumkin, bu esa maʼlumotlar markazlarini 400G, 800G va undan yuqori maʼlumot uzatish tezligiga muammosiz yangilanishini taʼminlaydi. U an'anaviy OM4 va OM5 tolalari bilan to'liq orqaga mos keladi.

So'rov yuborish

Mahsulot tavsifi

Bulutli hisoblash va sun'iy intellektga asoslangan trafikning tez evolyutsiyasi terabit shkalasi tezligini boshqarishga qodir kuchli jismoniy qatlamni talab qiladi. Orientalfiber 100G/kanal va undan tashqarida maxsus ishlab chiqilgan yuqori darajadagi Multi-rejimli Optik Fiber OM4 ni taklif etadi. Jiangsu Xuben Photoelectric Technology Co., Ltd kompaniyasining flagman mahsuloti sifatida ushbu tola 850 nm dan 910 nm gacha bo'lgan diapazonda talab qilinadigan muhim tarmoqli kengligini ta'minlaydi, BiDi texnologiyasini qo'llab-quvvatlaydi va 400G, 800G va hatto 1,6 Tb/s ga o'tuvchi ma'lumotlar markazlari uchun uzluksiz migratsiya yo'lini ta'minlaydi.

PCVD aniqligi: Terabit tezligi uchun modal dispersiyani o'zlashtirish

Zamonaviy yuqori samarali hisoblash markazlari talab qiladigan tezliklarda, hatto tolali yadrodagi eng kichik og'ish signalning buzilishiga olib kelishi mumkin. Orientalfiber kompaniyasining Multi-rejimli Optik tolali OM4 umumiy signal yaxlitligini ta'minlash uchun ilg'or Plazma Kimyoviy Buxorini Cho'ktirish (PCVD) jarayoni yordamida ishlab chiqariladi.

Ultra nozik sinishi indeksining profilini yaratish: Molekulyar darajada shisha cho'kmasini nazorat qilish orqali biz mukammal darajali indeks profiliga erishamiz. Bu yuqori tezlikdagi ko'p rejimli uzatish uchun asosiy to'siq bo'lgan Differensial Mode Delay (DMD) ni sezilarli darajada kamaytiradi.
To'lqin uzunligi bo'yicha kompensatsiya: Bizning ko'p rejimli optik tolali OM4 850-870 nm va 910 nm derazalar bo'ylab barqaror ishlashni ta'minlab, yuqori tezlikdagi qabul qiluvchilarning markaziy to'lqin uzunligi ofsetidan kelib chiqqan signal zaiflashuvini qoplash uchun optimallashtirilgan.
Yuqori geometrik bir xillik: Yadrodan qoplamaga aniq konsentriklik har bir ulanish nuqtasida mumkin bo'lgan eng kam kiritish yo'qotilishini ta'minlaydi, bu zich MPO/MTP kabel tizimlarini joylashtirishda muhim omil hisoblanadi.

Strategik xarid qiymati: kelajakka asoslangan zamonaviy infratuzilma

Xaridlar bo'yicha menejerlar va tarmoq me'morlari uchun Orientalfiber-dan OM4 ko'p rejimli optik tolali manbalar uzoq muddatli kapital xarajatlarni boshqarishda miqyoslashning muhim ehtiyojini hal qiladi.

1. 800G va 1,6 Tb/s gacha uzluksiz yangilanish

Tarmoq sanoati 100G arxitekturaga o'tmoqda. Bizning ko'p rejimli optik tolali OM4 ushbu yuqori bit tezligi tizimlarini qo'llab-quvvatlash uchun maxsus ishlab chiqilgan bo'lib, ma'lumotlar markazi operatorlariga asosiy tolali zavodni almashtirmasdan faol uskunalarini yangilash imkonini beradi.

2. Keng orqaga qarab muvofiqlik

Infratuzilmaning uzoq umr ko'rishi bizning tolamiz eski OM4 va OM5 standartlariga to'liq mos kelishi bilan yaxshilanadi. Bu gibrid joylashtirish yondashuviga imkon beradi, bunda yangi Multi-rejimli Optik Fiber OM4 havolalari mavjud tolali uzatmalar bilan birga mavjud bo'lib, mahalliy tarmoqlar va ma'lumotlarni saqlash tarmoqlarini kengaytirishni soddalashtiradi.

3. Jiangsu Xuben Photoelectric Technology Co., Ltd orqali ishonchli ishlab chiqarish

Biz bilan hamkorlik qilish orqali siz yillik ishlab chiqarish hajmi 20 million AQSH dollarini tashkil qiluvchi guruh kompaniyasining kuchidan foydalanasiz. 15 000 kvadrat metr ishlab chiqarish maydonimizda biz to'rtta ixtisoslashgan zavodni ishlaymiz. Bu sizga ko'p rejimli optik tolali OM4 o'zimizning ODN komponentlari va ichki/tashqi kabellar bilan mos keladigan yaxlit yechimning bir qismi ekanligini ta'minlaydi.

Muvofiqlik va ishlash xususiyatlari

100G/Line uchun optimallashtirilgan: eng talabchan 100G, 400G va 800G uzatish tizimlari uchun ishlab chiqilgan.

Kam zaiflashuv: ko'p rejimli uzoqroq masofada signal yo'qotilishini minimallashtiradi, yuqori tezlikdagi optika uchun ulanish byudjetini maksimal darajada oshiradi.

Global standartlarga rioya qilish: ISO/IEC 11801-1 OM4, IEC 60793-2-10 A1-OM4 va TIA-492AAAF spetsifikatsiyalariga javob beradi yoki ulardan oshadi.

Mexanik chidamlilik: Yuqori zichlikdagi muhitda uzoq muddatli ishonchlilik uchun maxsus ikki qatlamli UV nuriga chidamli akrilat bilan qoplangan.

Yuqori samarali tarmoqlardagi asosiy ilovalar

Multi-rejimli optik tolali OM4 ning yuqori tarmoqli kengligi imkoniyatlari uni quyidagi uchun standart tanlovga aylantiradi:

Giper miqyosdagi ma'lumotlar markazlari: sharq-g'arbiy yo'nalishdagi katta trafik va yuqori zichlikdagi yamoqlarni qo'llab-quvvatlash.
Yuqori samarali hisoblash (HPC): Server klasterlari o'rtasida past kechikishli ulanishlarni yoqish.
Korxona ofis markazlari: zamonaviy yagona aloqa va bulut xizmatlari uchun mustahkam asosni ta'minlash.
Industrial Front-end: Temir yo'l tranziti va elektr tarmoqlari monitoringi tizimlari uchun yuqori tezlikda ma'lumotlarni uzatishni ta'minlash.

Loyiha muhandisligi bo'yicha texnik tez-tez so'raladigan savollar

Orientalfiber OM4 BiDi (Ikki tomonlama) texnologiyasini qanday qo'llab-quvvatlaydi? Bizning ko'p rejimli optik tolali OM4 850nm va 910nm diapazonlari uchun optimallashtirilgan. Ikki to'lqin uzunligini optimallashtirish BiDi uzatgichlari uchun zarur bo'lib, ular bitta tolali tola orqali ikkita kanalni uzatadi va mavjud kabelning sig'imini ikki baravar oshiradi.

Nima uchun 400G/800G uchun past DMD (differensial rejimda kechikish) shunchalik muhim? Ma'lumotlar tezligi oshishi bilan signal impulslari uchun "vaqt oynasi" kichrayadi. Yuqori DMD impulslarning tarqalishi va bir-birining ustiga chiqishiga olib keladi, bu esa bit xatolariga olib keladi. Orientalfiber DMDni mutlaq minimal darajada ushlab turish uchun PCVD jarayonidan foydalanadi, bu esa terabit tezligida aniq signalni aniqlashni ta'minlaydi.

Jiangsu Xuben Photoelectric Technology Co., Ltd kabi guruh kompaniyasidan sotib olishning afzalligi nimada? Biz to'liq tarmoq ekotizimini taqdim etamiz. Biz kabellar va ODN komponentlarini ham ishlab chiqarganimiz sababli, ko'p rejimli Optik tolali OM4 ISO9001 va ISO45001 sifat sertifikatlari bilan tasdiqlangan oxirgi o'rnatilgan muhitda optimal ishlashini kafolatlay olamiz.

Ilovalar

● Data markazlari

● Ofis markazlari

● Ma'lumotlarni saqlash tarmoqlari

● Mahalliy tarmoqlar

● Yuqori samarali hisoblash markazlari

● 10&40&100&400&800 Gb/s va 1,6 Tb/s Ethernet

Standartlar

OM4 o'ta egilishga sezgir bo'lmagan multimode tolasi ISO/IEC 11801-1 OM4 spetsifikatsiyasiga, IEC 60793-2-10 A1-OM4 spetsifikatsiyasiga va TIA-492AAAF A1-OM4 spetsifikatsiyalariga javob beradi yoki undan oshadi.

Xususiyatlari

● 100G/Line uzatish tizimlari uchun optimallashtirilgan

● 850-870 nm va 910 nm gacha bo'lgan to'lqin uzunliklarida samarali modal tarmoqli kengligi

● Eski OM4 tolasi bilan orqaga qarab mos keladi

● Zo'r geometrik bir xillik

● Kam zaiflashuv

● Yuqori tarmoqli kengligi

● Past differentsial rejim kechikishi (DMD)

Texnik xususiyatlari

Xususiyatlari	Shartlar	Belgilangan Qadriyatlar	Birliklar
Geometriya xususiyatlari
Yadro diametri	--	50±2,5	[mkm]
Asosiy aylanmalik	--	≤5,0	[%]
Qoplama diametri	--	125,0±1,0	[mkm]
Qoplamaning aylana bo'lmaganligi	--	≤0,6	[%]
Qoplama diametri	--	245±7	[mkm]
Qoplama/qoplama konsentriklik xatosi	--	≤10,0	[mkm]
Qoplamaning aylana bo'lmaganligi	--	≤6,0	[%]
Yadro/Qoplama konsentriklik xatosi	--	≤1,0	[mkm]
Yetkazib berish muddati	--	yuqoriga 17,6 gacha	[km/g'altak]
Optik xususiyatlar
Zaiflash	850 nm	≤2.4	[dB/km]
	910 nm	≤2,0	[dB/km]
	1300 nm	≤0,6	[dB/km]
Haddan tashqari to'ldirilgan modal tarmoqli kengligi	850 nm	≥3500	[MHz·km]
Haddan tashqari to'ldirilgan modal tarmoqli kengligi	1300 nm	≥500	[MHz·km]
Samarali modal tarmoqli kengligi	850nm-870nm	≥4700	[MHz·km]
Samarali modal tarmoqli kengligi	910 nm	≥3100	[MHz·km]
Havola uzunligi	800GBase-SR8	100	[m]
Havola uzunligi	800GBaseSR-4.2	100	[m]
Raqamli diafragma	--	0,200±0,015	--
Guruh sinishi indeksi	850 nm	1.482	--
Guruh sinishi indeksi	1300 nm	1.477	--
Nolinchi dispersiya to'lqin uzunligi, l0	--	1295-1340 yillar	[nm]
Nolinchi dispersiya qiyaligi，S0	1295nm≤L0≤1310nm	≤0,105	[ps/(nm2·km)]
Nolinchi dispersiya qiyaligi，S0	1310nm≤L0≤1340nm	≤0,000375(1590-l0)	[ps/(nm2·km)]
Makrobending yo'qolishi1	--	--	--
2 burilish @ 15 mm radiusda	850 nm	≤0,1	[dB]
2 burilish @ 15 mm radiusda	1300 nm	≤0,3	[dB]
2 burilish @ 7,5 mm radiusda	850 nm	≤0,2	[dB]
2 burilish @ 7,5 mm radiusda	1300 nm	≤0,5	[dB]
Orqaga tarqalish xususiyatlari	1300 nm
Qadam (Ikki tomonlama o'lchov o'rtacha)	--	≤0,10	[dB]
Elyaf uzunligi ustidan tartibsizliklar va Nuqtaning uzilishi	--	≤0,10	[dB]
Zaiflashning bir xilligi	--	≤0,08	[dB/km]
Atrof-muhit xususiyatlari	850nm & 1300 nm
Harorat velosipedi	-60 ℃ dan 85 ℃ gacha	≤0,10	[dB/km]
Harorat-namlik aylanishi	-10 ℃ dan 85 ℃ gacha, 4% dan 98% gacha RH	≤0,10	[dB/km]
Suvga botirish	23℃, 30 kun	≤0,10	[dB/km]
Quruq issiqlik	85℃，30 kun	≤0,10	[dB/km]
Nam issiqlik	85 ℃, 85% RH, 30 kun	≤0,10	[dB/km]
Mexanik spetsifikatsiya
Tasdiqlash testi	--	≥9,0	[N]
	--	≥1,0	[%]
	--	≥100	[kpsi]
Qoplama chizig'ining kuchi	tipik o'rtacha kuch	1.5	[N]
Qoplama chizig'ining kuchi	cho'qqisi kuch	≥1,3，≤8,9	[N]
Dinamik kuchlanish korroziyasi Sezuvchanlik parametri（nd, tipik)	--	20	--
