Uni-tube metall bo'lmagan havo puflovchi mikro kabel

Ushbu Uni-tubeli metall bo'lmagan havo puflovchi mikro kabel zamonaviy aloqa tarmoqlarida yuqori zichlikdagi tolalarni joylashtirish uchun mo'ljallangan. Xitoylik ishlab chiqaruvchi va yetkazib beruvchi yechim sifatida ushbu mahsulot metall bo'lmagan armatura bilan birlashtirilgan ixcham bir quvurli tuzilishga ega bo'lib, uni havo bilan o'rnatish uchun mos qiladi. Dizayn magistral, kirish tarmog'i va FTTH ilovalarida barqaror ishlash, oson joylashtirish va uzoq muddatli ishonchlilikka qaratilgan.

So'rov yuborish

Mahsulot tavsifi

Uni-tube metall bo'lmagan havoni puflovchi mikro kabelni Xitoy zavodi bilan ta'minlashni qidirayotgan xaridorlar uchun ushbu mahsulot engil dizayn, mexanik kuch va namlikdan himoya qilish o'rtasidagi muvozanatni ta'minlaydi, o'rnatish xarajatlarini kamaytirishga va tolali tarmoq qurilishida samaradorlikni oshirishga yordam beradi.

Mahsulotga umumiy nuqtai

Yilni va samarali tuzilma

Kabelda 250 mkm optik tolalar (bir rejimli yoki ko'p rejimli) yuqori modulli bo'sh trubka ichiga joylashtirilgan bir quvurli strukturadan foydalaniladi. Ushbu dizayn tashqi diametrini kichik ushlab turganda yuqori tola zichligini ta'minlaydi, bu ayniqsa mikro kanallarda havo puflovchi o'rnatish uchun mos keladi.

Metall bo'lmagan dizaynning afzalligi

Metall armatura o'rniga aramid ipdan foydalangan holda, kabel elektromagnit parazitlardan (EMI) va radio chastotali shovqinlardan (RFI) qochadi. Bu signal barqarorligi muhim bo'lgan muhitlar uchun uni amaliy variantga aylantiradi.

Namlikni himoya qilish va chidamlilik

Bo'shashgan trubka toksik bo'lmagan suv o'tkazmaydigan birikma bilan to'ldirilgan bo'lib, namlikning kirib kelishini oldini olishga yordam beradi. HDPE tashqi qobig'i bilan birgalikda kabel nam yoki er osti muhitlarida ham barqaror ishlashni saqlaydi.

Asosiy xususiyatlar

Interferentsiyaga qarshi ishlash

To'liq metall bo'lmagan struktura murakkab tarmoq muhitlari uchun mos keladigan elektromagnit va radio chastotali shovqinlarni yo'q qiladi.

Ishonchli mexanik kuch

Aramid ipni mustahkamlash barqaror valentlik kuchini ta'minlaydi va buzilmasdan havo puflovchi o'rnatishni qo'llab-quvvatlaydi.

Barqaror quvur tuzilishi

Qattiq va yaxshi boshqariladigan quvur dizayni o'rnatish va ishlatish vaqtida qisqarish va deformatsiyani oldini olishga yordam beradi.

Namlikka qarshilik

Suv o'tkazmaydigan plomba aralashmasi namlikning kirib borishidan uzoq muddatli himoya qilishni ta'minlaydi.

Moslashuvchan va engil

Kichik diametr va engil vazn, ayniqsa, zich kanal tizimlarida tashish va o'rnatishni osonlashtiradi.

Yuqori tola zichligi

Optimallashtirilgan ichki tuzilma ixcham kabel o'lchamida ko'proq tolalarni olish imkonini beradi va makondan foydalanishni yaxshilaydi.

Ilovalar

Magistral tarmoq

Asosiy tarmoq infratuzilmasida yuqori quvvatli tolali uzatish uchun javob beradi.

Tarmoqqa kirish

Shahar va shahar atrofidagi tarqatish tarmoqlarida samarali joylashtirishni qo'llab-quvvatlaydi.

FTTH (Uyga tola)

Yilni o'lcham va moslashuvchanlik talab qilinadigan oxirgi mil tolali o'rnatishda keng qo'llaniladi.

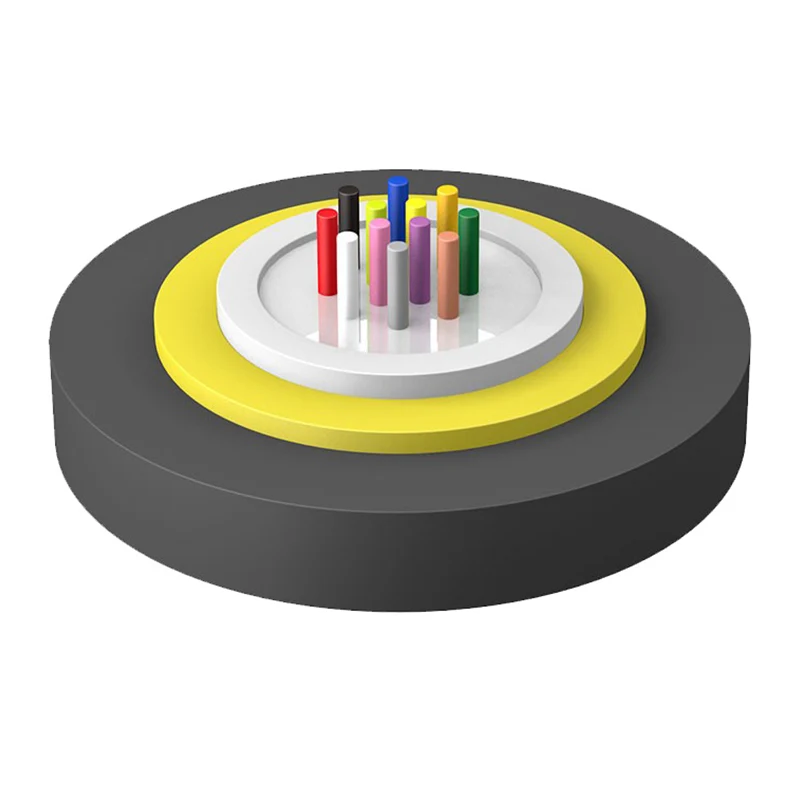

Struktura tafsilotlari

Kabel qurilishi

Elyaf
Quvurlarni to'ldirish aralashmasi
Bo'shashgan quvur
Aramid ip (metall bo'lmagan mustahkamlik elementi)
PE qoplamasi (HDPE tashqi ko'ylagi)

Uni-tube Non-metallic Air-blowing Micro Cable

Texnik parametrlar

Kabel turi

(2 ta tolaga ortdi)

Elyaflar soni

Kabel diametri

(mm)

Kabel og'irligi (Ref)

(kg/km)

Mustahkamlik chegarasi

Uzoq/Qisqa muddatli

(N)

Siqilish qarshiligi

Uzoq/Qisqa muddatli

(N/100mm)

Bükme radiusi

Statik/dinamik

(mm)

GCYXTY- 2~12Xn

2~12

3,5±0,3

60/150

150/450

10D/20D

GCYXTY- 14 ~ 24Xn

14~24

4,4±0,3

60/150

150/450

10D/20D

Saqlash / Ishlash harorati: -30 ℃ - + 70 ℃

Optik xususiyatlar

Elyaf turi	Zaiflash (+20 ℃)				Tarmoqli kengligi		Raqamli diafragma	Kabelni kesish to'lqin uzunligi lcc
Elyaf turi	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	Raqamli diafragma	Kabelni kesish to'lqin uzunligi lcc
G.652	---	---	≤0,36dB/km	≤0,22dB/km	---	---	---	≤1260nm
G.657	---	---	≤0,36dB/km	≤0,22dB/km	---	---	---	≤1260nm
50/125 mikron	≤3,3dB/km	≤1,2dB/km	---	---	≥500MHz·km	≥500MHz·km	0,200±0,015 NA	---
62,5/125 mikron	≤3,5dB/km	≤1,2dB/km	---	---	≥200MHz·km	≥500MHz·km	0,275±0,015 NA	---
