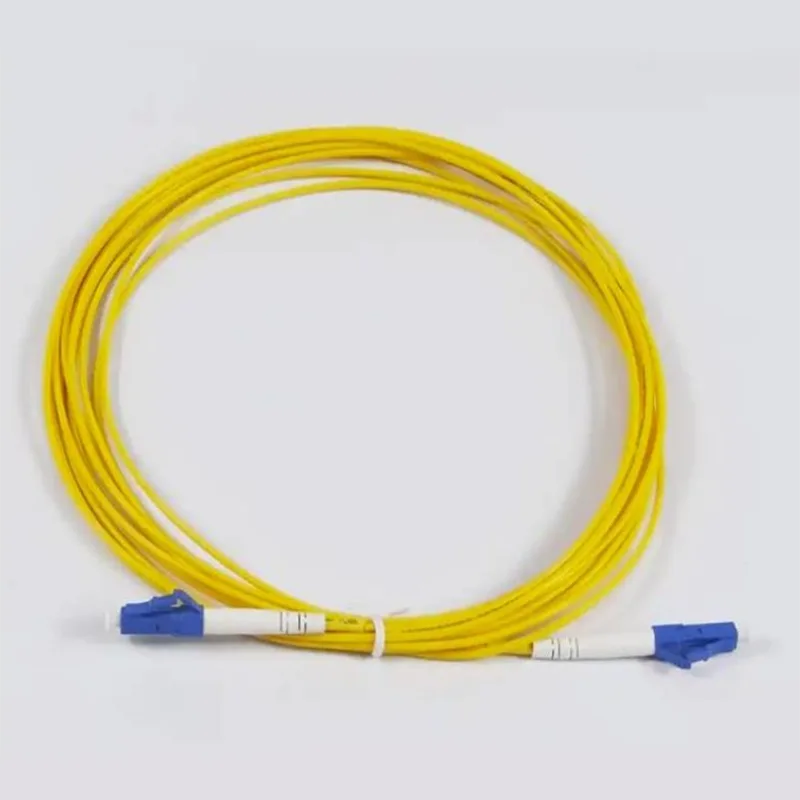

3 mm dumaloq kabel LC/UPC- LC/UPC yamoq simlari

Orientalfiber Factory’s 3mm Round Cable LC/UPC-to-LC/UPC Patch Cords are designed utilizing G657A1 single-mode fiber and high-precision LC/UPC connectors. With a primary focus on controlling insertion loss and return loss, these cords ensure stable, high-speed transmission performance while guaranteeing a return loss of ≥50dB. The 3.0mm LSZH outer jacket enhances tensile and compressive strength, making the product suitable for a wide range of applications, including server room cabling, FTTH deployments, and industrial communications. Supporting over 800 repeated insertions and extractions with a minimum bending radius of ≥20mm, these patch cords undergo 100% factory testing to ensure an optimal balance between signal stability and practical installation durability.

So'rov yuborish

Mahsulot tavsifi

TheOrientalfiber 3 mm dumaloq kabel LC/UPC- LC/UPC yamoq simlariyuqori zichlikdagi optik tolali yamoq muhitlari uchun muhim komponentlardir. Jiangsu Xuben Photoelectric Technology guruhi ostidagi Orientalfiber brendi tomonidan ishlab chiqarilgan ushbu yamoq kordonlari 15 000 kvadrat metrlik ishlab chiqarish bazasi va ilg'or ishlab chiqarish jarayonlaridan foydalanadi. Manbani tanlash orqaliOrientalfiber 3 mm dumaloq kabel LC/UPC- LC/UPC yamoq simlari, tarmoq muhandislari butun dunyo bo'ylab muhim ma'lumotlar markazlari va telekommunikatsiya markazlarida ishonchli ishlashni ta'minlab, ISO9001 va ISO45001 sertifikatlari bilan tasdiqlangan mahsulotni oladi.

Texnik dizayn va signalning yaxlitligi

Uning ortidagi muhandislikOrientalfiber 3 mm dumaloq kabel LC/UPC- LC/UPC yamoq simlariyuqori aniqlik va past signal zaiflashuviga e'tibor qaratadi. G657A1 bir rejimli toladan foydalangan holda, ushbu kabellar zamonaviy kabel yo'nalishining jismoniy talablarini qondirish uchun mo'ljallangan.

Nozik komponentlar va qurilish sifati

LC/UPC yuqori aniqlikdagi konnektorlari: Kichik shakl faktorli LC konnektorlari kalitlar va patch panellarda port zichligini oshirishga imkon beradi. UPC (Ultra Physical Contact) jilosi yuqori tezlikdagi Ethernet ilovalari uchun standart bo'lgan ≥50dB qaytarilish yo'qotilishini ta'minlaydi.
3,0 mm LSZH ko'ylagi: 2,0 mm yupqaroq variantlardan farqli o'laroq, 3 mm dumaloq simi yaxshilangan mexanik himoyani ta'minlaydi. Low Smoke Zero Halogen (LSZH) materiali, ayniqsa, ko'taruvchi va gorizontal kabellarda, ichki o'rnatishlar uchun xavfsizlik talablariga muvofiqligini ta'minlaydi.
Seramika ferrule texnologiyasi: Har bir ulagichda 800 dan ortiq juftlash tsikllari davomida aniq hizalanishni ta'minlaydigan yuqori sifatli keramik ferrul mavjud.
Bend sezgirligi: Minimal egilish radiusi ≥20 mm bo'lgan bu shnurlar tiqilib qolgan server tokchalarida tor burchaklardan o'tkazilganda ham signal yaxlitligini saqlaydi.

Ko'p tomonlama sanoat ilovalari

ning qo'llanilishiOrientalfiber 3 mm dumaloq kabel LC/UPC- LC/UPC yamoq simlaribir nechta sektorlar bo'ylab tarqalib, yuqori o'tkazish qobiliyatiga ega xizmatlar uchun zarur bo'lgan barqaror jismoniy qatlamni ta'minlaydi.

Korxona ma'lumotlar markazlari va Ethernet tizimlari

Tarmoqning asosiy qismida bu yamoq kordonlar yuqori tezlikdagi qabul qiluvchilarni tarqatish ramkalariga ulaydi. Sariq LSZH ko'ylagi bir rejimli tolali ulanishlar uchun aniq identifikatsiyani ta'minlaydi, bu esa texnik xizmat ko'rsatish va muammolarni bartaraf etishni osonlashtiradi.

FTTH va keng polosali infratuzilma

Fiber-to-the-Home (FTTH) o'rnatish uchun asosiy tanlov sifatida 3 mm kabelning chidamliligi uni optik tarmoq terminali (ONT) va tarqatish qutisi o'rtasidagi ulanishlar uchun mos qiladi. U oxirgi foydalanuvchilarga video, maʼlumotlar va ovozli xizmatlarni uzluksiz yetkazib berishni qoʻllab-quvvatlaydi.

Sanoat va transport aloqasi

Standart IT-dan tashqari, Orientalfiber mahsulotlari elektr energiya tarmoqlari va temir yo'l tranzit aloqa tizimlariga birlashtirilgan. ning mustahkam qurilishiOrientalfiber 3 mm dumaloq kabel LC/UPC- LC/UPC yamoq simlarisanoatning oldingi ulanishlarida joylashgan tebranishlar va atrof-muhitning tebranishlariga bardosh berishlarini ta'minlaydi.

Tez-tez so'raladigan savollar (FAQ)

Nima arUshbu LC/UPC yamoq simlari uchun 3 mm diametrning asosiy afzalliklari bormi?

3 mm diametrli yupqa patch shnurlarga nisbatan yuqori cho'zilish kuchi va ezilishga chidamliligini ta'minlaydi. Bu qiladiOrientalfiber 3 mm dumaloq kabel LC/UPC- LC/UPC yamoq simlariKabelga ko'proq jismoniy ishlov berilishi mumkin bo'lgan magistral va gorizontal kabellar uchun ko'proq mos keladi.

LC/UPC ulagichi yuqori tezlikdagi ma'lumotlarni uzatishni qo'llab-quvvatlaydimi?
Ha. LC/UPC ulagichi bir rejimli tolali ilovalar uchun sanoat standartidir. ≥50dB qaytish yo'qotilishi va past kiritish yo'qotilishi bilan u 10G, 40G va 100G Ethernet ilovalariga to'liq mos keladi.

Ushbu kabellarni harorat o'zgarishi keng bo'lgan muhitda ishlatish mumkinmi?
TheOrientalfiber 3 mm dumaloq kabel LC/UPC- LC/UPC yamoq simlari-25°C va +65°C oralig'ida ishlashga mo'ljallangan bo'lib, ularni iqlim nazorati ostidagi ma'lumotlar markazlari va temperli bo'lmagan telekommunikatsiya korpuslari uchun ishonchli qiladi.

Ushbu yamoq simlari zavod sinovidan o'tganmi?
Ha, har bir birlik 100% zavod tugatilgan va mijozga etkazib berishdan oldin belgilangan optik va mexanik standartlarga javob berishini ta'minlash uchun qattiq sinovdan o'tadi.

Ilova:

● Data markazlari

● Ethernet ilovalari

● FTTH ilovalari

● Magistral, gorizontal va ko'taruvchi ilovalar

● Video, ma'lumotlar va ovozli xizmatlar

● Sinov uskunalari ilovalari

Xususiyatlari:

● Yuqori aniqlikdagi ulagich

● UPC&APC oxirgi yuz jilosi

● SC, LC, barcha bitta tolali ulagich

● Moslashtirilgan uzunlik mavjud

● 100% zavod tugatildi va sinovdan o'tkazildi

● ROHSga mos keladi

Texnik spetsifikatsiya:

Qurilishlar	Birlik	Tavsiflar
Elyaf rejimi		Yagona rejim: ITU-T G657A1
Elyaflar soni		Simpleks
To'lqin uzunligi	nm	1310/1550
Qo'shishni yo'qotish	dB	≤0,30
Yo'qotishlarni qaytarish	dB	≥50 (UPC)
Qattiq tampon tolasi diametri	um	900
Qattiq tampon tolasi rangi		Oq
Kabel ko'ylagi rangi		Sariq
Kabel ko'ylagi materiali		LSZH
Kabel diametri	mm	PH3,0 ±0,20
Uzunlik	m	3,0 +0,1/-0
Ulagich turi		LC/UPC (koʻk)
Oxirgi jilo		UPC
Qulfli material		Seramika
Ulanishning takrorlanishi		> 800 marta
Minimal egilish radiusi	mm	≥20
Elyaf/kabelni ushlab turish mos keladi	N	50N±2N 5N/s 120s davomiylik
Ishlash harorati	℃	-25℃ ~ +65 ℃
Saqlash harorati	℃	-25℃ ~ +65 ℃

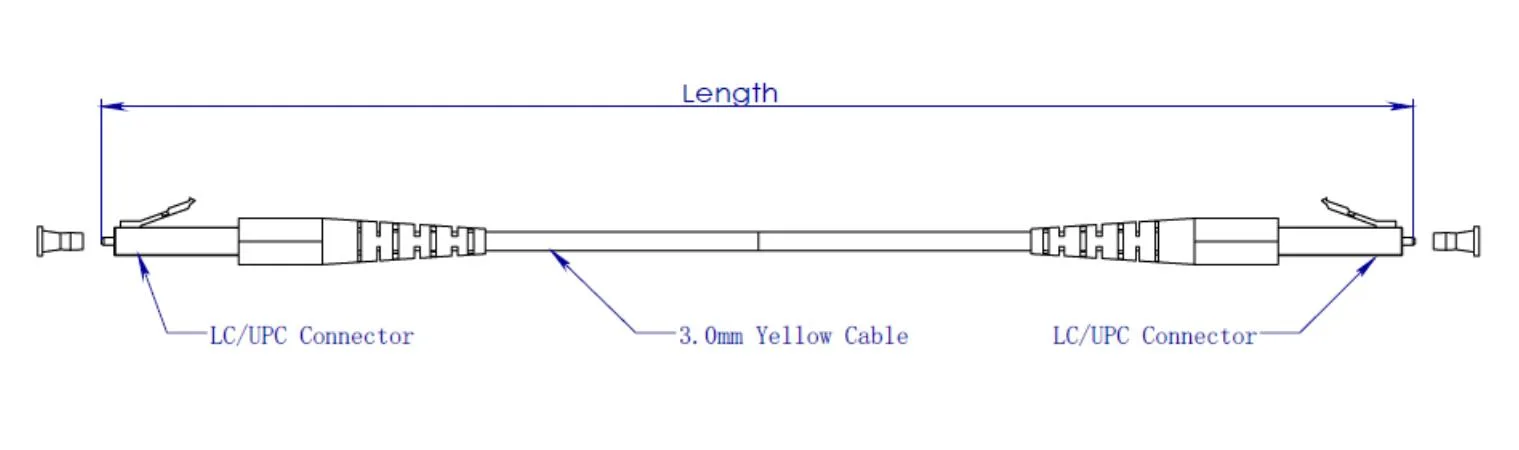

O'lchovli chizma:

3mm Round Cable LC/UPC- LC/UPC Patch Cords

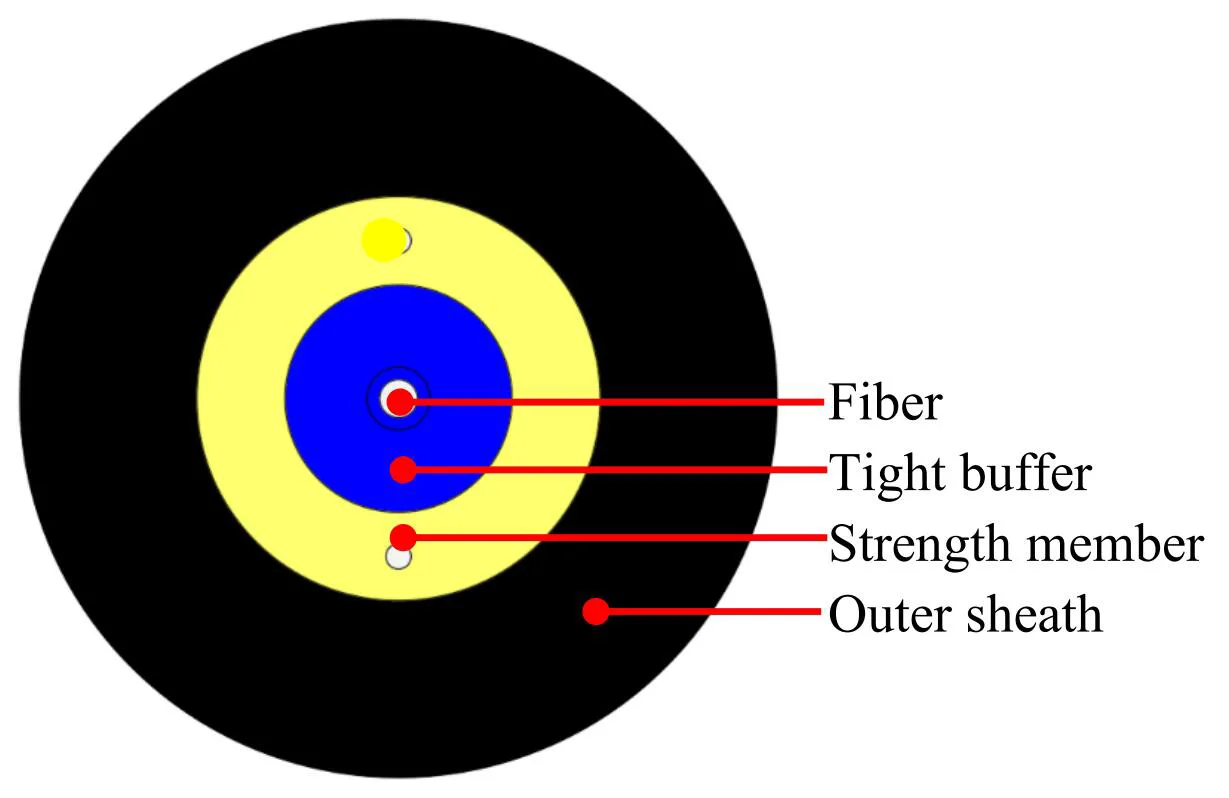

Kabel qurilishi:

3mm Round Cable LC/UPC- LC/UPC Patch Cords

Elementlar		Texnik xususiyatlari
Qattiq tampon tolasi	Elyaflar soni	1
	Elyaf turi	G.657A1
	Elyaf rangi	Moviy
	Material	LSZH
	Diametri	PH 0,9 ± 0,05 mm
	Qattiq bufer rangi	Oq
Kuchli a'zo	Material	Polyester ip
Tashqi qoplama	Material	LSZH
	Diametri	PH3,0 ± 0,2 mm
	Tashqi qoplama rangi	Sariq
Siyoh belgisi	Rang	Qora

Elyafning xarakteristikasi:

Kabel tolasining barcha xarakteristikalari (tayyor kabel tolasi) hech bo'lmaganda ITU-T G.657A1 tavsiyasiga muvofiq bo'lishi kerak va quyidagicha bo'lishi kerak.

Element	Spetsifikatsiya
Elyaf turi	Yagona rejim
Elyaf materiali	Doplangan silika
Zaiflash koeffitsienti @ 1310 nm @ 1383nm @ 1460nm @ 1550 nm @ 1625nm	≤ 0,35 dB/km ≤ 0,35 dB/km ≤ 0,25 dB/km ≤ 0,21 dB/km ≤ 0,23 dB/km
Kabelni kesish to'lqin uzunligi	≤ 1260 nm
Nolinchi dispersiya to'lqin uzunligi	1300 ~ 1324 nm
Nolinchi dispersiyali nishab	≤ 0,092 ps/(nm².km)
PMD @ 1550 nm	≤0,1 ps/km^1/2
Xromatik dispersiya @ 1285 ~ 1330 nm @ 1271 ~ 1360 nm @ 1550 nm @ 1625 nm	≤3 ps/(nm. km) ≤5,3 ps/(nm. km) ≤18,0 ps/(nm. km) ≤22 ps/(nm. km)
Tartib maydoni diametri @ 1310 nm	8,8±0,4um
Yadro / Clad konsentriklik xatosi	≤ 0,5 um
Qoplama diametri	125,0 ± 0,7 um
Qoplamaning aylana bo'lmaganligi	≤5%
Birlamchi qoplama diametri	242 ± 7 um
Konsentriklik Birlamchi qoplama / qoplama	≤10 mkm
Qoplamaning aylana bo'lmaganligi	≤0,7%
Kabelning egilishini yo'qotish bilan zaiflash 1 burilish 1 radius 10 mm 10 burilish 1 radius 15 mm	1550nm ≤D0,75dB/km 1625nm ≤D1,5dB/km 1550nm ≤D0,25dB/km 1625nm ≤D1,0dB/km
