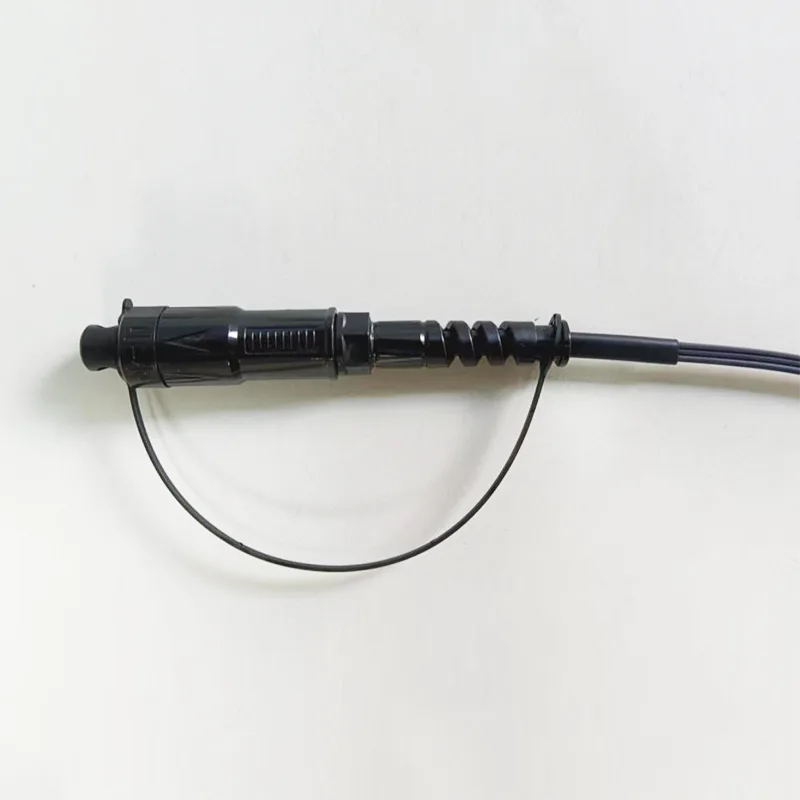

5x2mm suv o'tkazmaydigan oppoq sc / APC ulagichi optik tolali piglik

Ilova:● FTTx / FTTH SYASS● Ethernet dasturlari● CatV havolalari● Optik signal tarqatish● Passiv optik tarmoqlar (PON)● Backlone, gorizontal va Riser dasturlari● Preterinatsiya qilingan terminal qutilari● Tashqi hududlar; Qattiq muhitXususiyatlari:● Kam ta'minlangan kam yo'qotish, yuqori daro......

So'rov yuborish

Mahsulot tavsifi

Ilova:

● FTTx / FTTH SYASS

● Ethernet dasturlari

● CatV havolalari

● Optik signal tarqatish

● Passiv optik tarmoqlar (PON)

● Backlone, gorizontal va Riser dasturlari

● Preterinatsiya qilingan terminal qutilari

● Tashqi hududlar; Qattiq muhit

Xususiyatlari:

● Kam ta'minlangan kam yo'qotish, yuqori daromadli yo'qotish.

● takrorlash va birjqo'llanishda yaxshi.

● 100% Qo'shish, qaytarish, uchi yoki.

● InterHarki shovqinni tekshirish.

● Mexanik ta'minlanishning eng zo'r.

● Telcordia GR-326-yadrosiga rioya qiling.

● Optik kabelni boshqarishning yuqori ko'rsatkichlari va ishonchliligini ta'minlaydi.

● Tez va oson o'rnatish va qayta sozlash.

● Oddiy ishlov berish, maxsus vositaga ehtiyoj yo'q.

● IP68 suv o'tkazmaydigan.

Texnik xususiyatlar:

Qurilishlar	Birlik	Ta'riflar
Tola samara		Sodda
To'lqin uzunligi	nm	1310/1550
Qo'shish yo'qotish	db	≤0.30
Qaytish yo'qotish	db	≥ 60
Ulanish turi		Sc / APC
Fitna		Keramika
Ulanish tsikllari		500
Kabel ko'ylagi rangi		Qora
Kabel tashqi diametri	mm	(5.2x2.0) * ± 0,2mm (3.0x2.0) * ± 0,2mm (Messengersiz)
Tola rejimi		Bitta rejim: G657A2
Kabel ko'ylagi materiallari		Lszh
Kabelning og'irligi	Kg / km	20 ± 3
Nusxalar tarkibi		Odatlangan
Uzunligi	m	100 yoki sozlash mumkin (Bardoshlik: ± 0,5 m)
Ulagich turi		Kiritish: Acction H Optik SC / APC
Ulagich turi		Chiqish: ulagichsiz
Tortish (eksencel) kabel va ulagichi)	N	100
Suv o'tkazmaydigan darajasi		IP68
Ishlash harorati	℃	-20 ° C ~ + 65 ℃
Saqlash harorati	℃	-20 ° C ~ + 65 ℃

Kabel tuzilishi:

5x2mm Waterproof Drop Cable H Optic SC/APC Connector Optical Fiber Pigtail

Optik tola	Tur	G-657 A2.
	Yo'q	1
	Rang	Ko'k
Tashqi qovoq	O'lchov	(5.2x2.0) * ± 0,2mm (3.0x2.0) * ± 0,2mm (Messengersiz)
	Material	Lszh
	Rang	Qora
Po'lat quvvat a'zosi	Materik	Po'lat sim
Po'lat quvvat a'zosi	Diametri	0.45mm
Po'latdan o'zini o'zi a'zosi	Materik	Po'lat sim
Po'latdan o'zini o'zi a'zosi	Diametri	1,2 mm
Vazn		20 ± 3 kg / km
Plitka (n)		Uzoq muddatli: 300n Qisqa muddat: 600 n
Maydalamoq		1000 / 10cm
Min. Benming radiusi		15xd (statik); 30xd (dinamik)
Harorat oralig'i		-20 ° C dan + 65 ° C gacha

Tola tavsifi:

Kabel tolasi (tayyor kabel tolasi) ning barcha xususiyatlari, hech bo'lmaganda, ITU-T tavsiyalariga muvofiq G.657A2 va quyidagicha bo'lishi kerak.

Parametr		Spetsifikatsiya
Kiritish koeffitsienti	@ 1310 nm @ 1383 nm @ 1550 nm @ 1625 nm	≤ 0.36 db / km ≤ 0.36 db / km ≤ 0.22 db / km ≤ 0.24 db / km
Ziravor (kabeldan keyin)	@ 1310nm	≤0.40db / km
	@ 1550nm	≤0.30Db / km
1310NM dagi aloqaning bir xilligi		≤0.05db
1550nm dagi diqqatning bir xilligi		≤0.05db
Kabel kesilgan to'lqin uzunligi (ENCC)		≤ 1260 nm
Nolni tarqatish to'lqin uzunligi		1300 ~ 1324 nm
Nolni tarqatish qiyaliklari		≤ 0.092 PS / (NM ^ 2.Km)
1388nm ~ 1339nm da dispersiyaning mutlaq qiymati		≤3.5pers / (NMA · km)
Dumbsiyaning mutlaq qiymati 1271 s / 1360nm		≤5.3t / (NMAYM)
1550NM da dispersiya		≤1tas / (nm km)
1625n mm da dispersiya		≤23ts / (nm km)
Mode maydoni Diametri (MFD) 131110 yil		8.60 ± 0,4mm
Mode maydoni Diametri (MFD) 1550nm		9.4-10.4mm
Polarizatsiya rejimini tarqatish (PMD) tola		≤0.125PS / km^1/2
Polarizatsiya rejimini tarqatish (PMD) kabel		≤0.200ps / km^1/2
PMD koeffitsienti	M	20 kabel
	Q	0,01%
	Pmdq	≤0.20ps / km^1/2
Geometrik xususiyatlar
Keling diametri		125 ± 0,8mm
Bir-biri bilan o'ralganlik		≤1.0%
Yadro / yopishtirilgan konsentriklik xatosi		≤0.8mm
Tolali diametri qoplamasi bilan (rangsiz)		245 ± 10 mmm
Tolali diametri qoplangan (rangli)		250 ± 10 mkm
Qoplama / qoplama konsentriklik xatosi		≤12.0mm
Teksion test		100KPSI yoki 0.69GPA
Qoplamani olib tashlash (n)		1.0 ~ 9.0
Mexanik xususiyatlar
MakroSend yo'qotish 1550nm	R = 15mm, 10 burilish	≤0.03db
	R = 10mm, 1 ochko'z	≤0.10db
	R = 7,5mm, 1 ochko'z	≤0.5db
MacroBend yo'qotish 1625 sm	R = 15mm, 10 burilish	≤0.10db
	R = 10mm, 1 ochko'z	≤0.20db
	R = 7,5mm, 1 ochko'z	≤1.0db

O'lchov chizig'i:

5x2mm Waterproof Drop Cable H Optic SC/APC Connector Optical Fiber Pigtail

To'plam:

5x2mm Waterproof Drop Cable H Optic SC/APC Connector Optical Fiber Pigtail

Paket talablari:

Karton hajmi: 600 * 320 * 265mm, "i" shrift muhrlash oynasi.

5x2mm Waterproof Drop Cable H Optic SC/APC Connector Optical Fiber Pigtail

Yog'och plitaning sxematik diagrammasi:

Yog'och plitalar hajmi: 1200 * 1000 mm.

To'plash talablari: oltita quti, oltita qatlamni to'plash.

To'g'ri 4 ta o'ng burchakni himoya qilish va keyin "#" Shriftni qadoqlash kamarini mahkam ushlang.

5x2mm Waterproof Drop Cable H Optic SC/APC Connector Optical Fiber Pigtail
