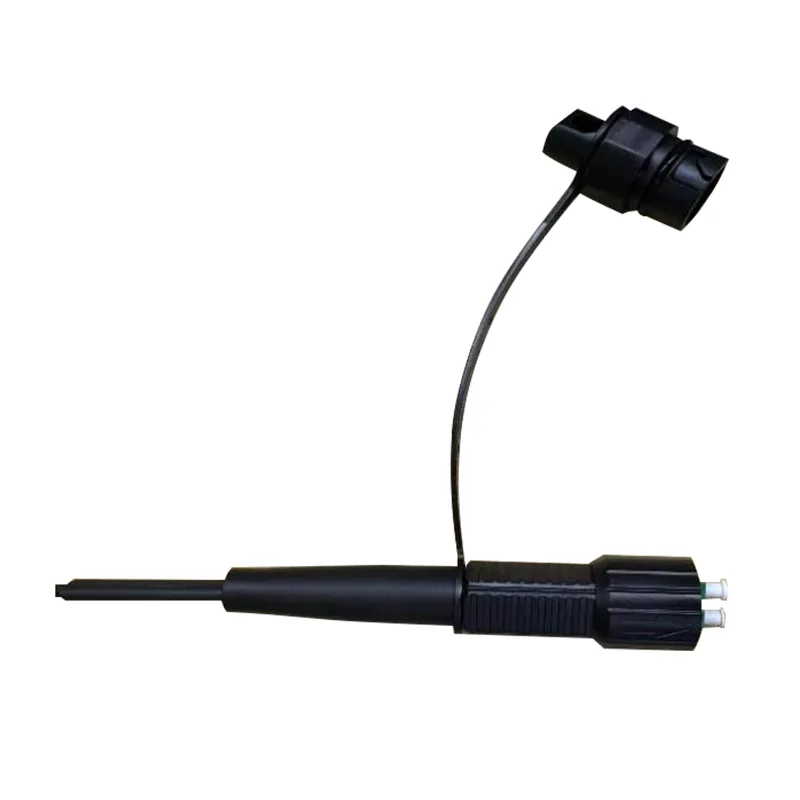

Dupleks LC / UPC suv o'tkazmaydigan dumaloq tolali optik tolali simlari (Mini DLC Ulagich)

Ilova:● FTTx / FTTH SYASS● Ethernet dasturlari● CatV havolalari● Optik signal tarqatish● Passiv optik tarmoqlar (PON)● Backlone, gorizontal va Riser dasturlari● Preterinatsiya qilingan terminal qutilari● Tashqi hududlar; Qattiq muhitXususiyatlari:● Kam ta'minlangan kam yo'qotish, yuqori daro......

So'rov yuborish

Mahsulot tavsifi

Ilova:

● FTTx / FTTH SYASS

● Ethernet dasturlari

● CatV havolalari

● Optik signal tarqatish

● Passiv optik tarmoqlar (PON)

● Backlone, gorizontal va Riser dasturlari

● Preterinatsiya qilingan terminal qutilari

● Tashqi hududlar; Qattiq muhit

Xususiyatlari:

● Kam ta'minlangan kam yo'qotish, yuqori daromadli yo'qotish.

● takrorlash va birjqo'llanishda yaxshi.

● 100% Qo'shish, qaytarish, uchi yoki.

● InterHarki shovqinni tekshirish.

● Mexanik ta'minlanishning eng zo'r.

● Telcordia GR-326-yadrosiga rioya qiling.

● Optik kabelni boshqarishning yuqori ko'rsatkichlari va ishonchliligini ta'minlaydi.

● Tez va oson o'rnatish va qayta sozlash.

● Oddiy ishlov berish, maxsus vositaga ehtiyoj yo'q.

● IP68 suv o'tkazmaydigan.

Texnik xususiyatlar:

Qurilishlar	Birlik	Ta'riflar
Tola samara		Ikki tomonlama
To'lqin uzunligi	nm	1310/1550
Qo'shish yo'qotish	db	≤0.30
Qaytish yo'qotish	db	≥50 (UPC)
Kabel ko'ylagi rangi		Qora
Kabel tashqi diametri	mm	7.0 ± 0,2
Tola rejimi		Bitta rejim: G657 A2
Kabel ko'ylagi materiallari		Lszh
Kabelning og'irligi	Kg / km	38 (taxminan)
Nusxalar tarkibi		Odatlangan
Uzunligi	m	50, 75, 100, 150, 200250, 300 yoki moslashtiriladigan (bardoshlik: ± 0,5 m)
Ulagich turi		Kirish:	Mini DLC / UPC ulagichi
		Chiqish:	Concial LC / UPC ulagichi
Suv o'tkazmaydigan darajasi		IP68
Ishlash harorati	℃	-40 ° C ~ + 70 ℃
Saqlash harorati	℃	-40 ° C ~ + 70 ℃

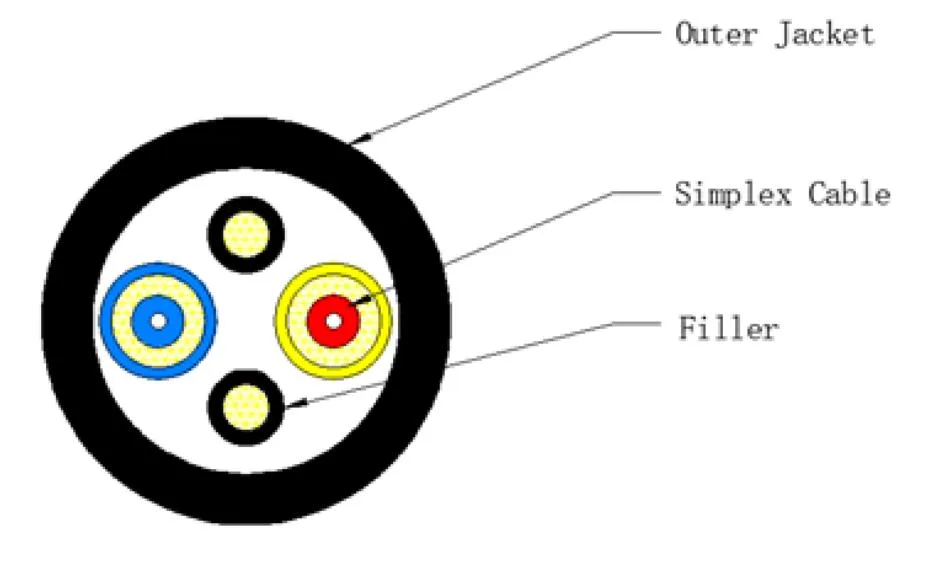

Kabel tuzilishi:

Duplex LC/UPC Waterproof Round Cable Optical Fiber Patch Cords Specification (Accord Mini DLC Connector)

Kabel spetsifikatsiyasi:

Buyum	Tarkibi	Qiymati
Qattiq bufer tolasi	Raqam	2
	Tur	G.657A22
	Diametri (mm)	0.90 ± 0.05
	Material	Lszh
	Rang	Oq
SimpleX kabeli	Material	Lszh
	Diametri (mm)	2.0 ± 0.1
	Rang	Ko'k va sariq
Tayoqchi	Material	Lszh
	Diametri (mm)	1.3 ± 0.1
	Rang	Qora
Tashqi ko'ylak	Material	Lszh
	Diametri (mm)	7.0 ± 0,2
	Rang	Qora
	Qalinligi (mm)	1.0 ± 0.1
Kabel og'irligi (kg / km) taxminan.		38 ± 3
Testni cho'zish (n)		Uzoq muddatli: 400 n Qisqa muddat: 800 n
Test sinovi (N / 10CM)		Uzoq muddatli: 1000 n / 10cm Qisqa muddat: 2200 n / 10cm
Min. Benming radiusi		10Xod (statik); 20Xod (dinamik)
O'rnatish harorati		-40 ° C + 70 ° C gacha
Saqlash harorati		-40 ° C + 70 ° C gacha

Kiftali optik tolani bajarish

Optika tolasi ishlashi (ITU-T Ad Re Adl. G.657A2)

Buyum	Spetsifikatsiya
Tola turi	Bitta rejim
Tolali material	Doplangan kremniy
Kiritish koeffitsienti @ 1310 nm @ 1383nm @ 1460NM @ 1550 nm @ 1625nm	≤ 0.35 db / km ≤ 0.35 db / km ≤ 0,25 db / km ≤ 0.21 db / km ≤ 0.23 db / km
Kabel kesilgan to'lqin uzunligi	≤ 1260 nm
Nolni tarqatish to'lqin uzunligi	1300 ~ 1324 nm
Nolni tarqatish qiyaliklari	≤ 0.092 PS / (NM2.KM)
PMD @ 1550 NM	≤0.1 ps / km1 / 2
Xromat tarqalishi @ 1285 ~ 1330 nm @ 1271 ~ 1360 nm @ 1550 nm @ 1625nm	≤3 ps / (nm km) ≤5.3 PS / (nm. Km) ≤18.0 Ps / (nm. Km) ≤22 Ps / (nm. Km)
Mode maydoni Diametri @ 1310 Nm	8.5-93
Yadro / claderik konsentriklik xatosi	≤ 0.5 bittasi
Keling diametri	125.0 ± 0,7 bittasi
Bir-biri bilan o'ralganlik	≤5%
Birlamchi qoplamali diametri	242 ± 7 bitta
Konsentriklik birlamchi qoplama / qoplama	≤10 mkm
Aylanma bo'lmaganlik	≤0.7%
Kabel bükme yo'qotish bilan bog'liq 10-buralish 15mm 1 1 Mandrel 10mm 1 1 burilish 7.5mm	1550nm ≤ d 0,03 db / km 1550nm ≤ db 0.1 db / km 1550nm ≤ db 0,5 db / km

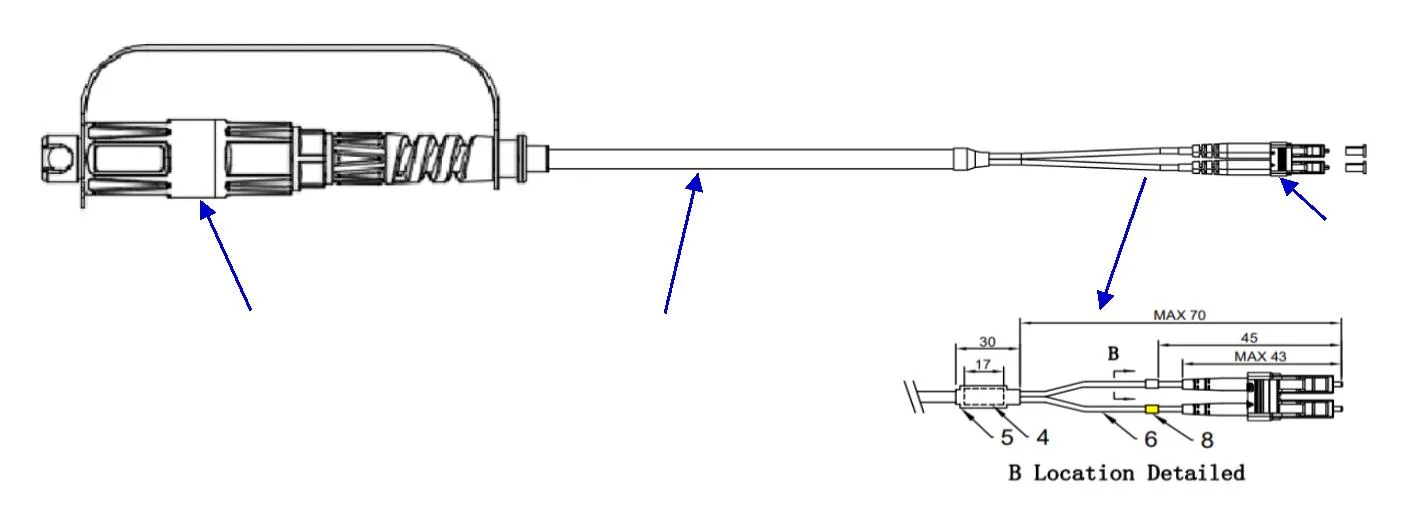

O'lchov chizig'i:

Duplex LC/UPC Waterproof Round Cable Optical Fiber Patch Cords Specification (Accord Mini DLC Connector)

Yo'q	Tavsif	Shodlik
1	Sm g.657A2 2 yadrosi 2,0 mm tola bilan. Od7.0MM, qora lszh	1
2	Mini dlc ulagichi qora	1
3	LC3.0 bitta rejim uchun dupleks, IC ulagich uchun, bej, naycha, oq	2
4	Kauchuk issiqlik maydalash mumkin bo'lgan naycha, qora, os 8.5mm l = 17mm	1
5	Kauchuk issiqlik maydalash mumkin bo'lgan naycha, qora, 8,5m l-30mm	2
6	Po'lat naychasi bilan moslashuvchan himoya, 1,8mm l = 52mm	2
8	Issiqlik maydalash mumkin bo'lgan naycha, oq / sariq Od3.0MM l = 5mm	2
