Mini SC/APC patch kabeli

The Orientalfiber Mini SC/APC Patch Cord is a professional optical patch solution from our China-based factory, designed for high-performance network connectivity. This patch cord is suitable for FTTX, FTTH, Ethernet, and CATV applications, offering reliable signal distribution and simple installation. As a leading Orientalfiber supplier, we ensure our Mini SC/APC Patch Cord meets industry standards and supports fast deployment for both commercial and residential networks.

So'rov yuborish

Mahsulot tavsifi

Mini SC/APC Patch kabeli ixcham SC/APC ulagichiga ega optik tolali ulanish kabelidir. U keng ko'lamli optik tarmoqlarda signal yaxlitligini ta'minlab, past kiritish yo'qotilishi va yuqori qaytarilish yo'qotilishini ta'minlash uchun ishlab chiqilgan. Mahsulotimiz zamonaviy FTTX/FTTH tizimlari va passiv optik tarmoqlar (PON) talablarini qondirish uchun qattiq sifat nazorati ostida ishlab chiqariladi.

Asosiy ilovalar

FTTX / FTTH tizimlari

Ethernet tarmoqlari

CATV havolalari

Optik signal taqsimoti

Passiv optik tarmoqlar (PON)

Texnik xususiyatlari

Kam qo'shish yo'qolishi, yuqori qaytish yo'qolishi

Yuqori takrorlanuvchanlik va almashinish qobiliyati

100% kiritish, qaytarish yo'qolishi, oxirgi yuz va shovqin uchun sinovdan o'tgan

Kuchli mexanik chidamlilik

Telcordia GR-326-Core standartlariga mos keladi

Devor orqali simlarni o'rnatish uchun tez va oson o'rnatish

Zich kabel muhitida barqaror ishlashni saqlaydi

Texnik spetsifikatsiya:

Qurilishlar	Birlik	Tavsiflar
Elyaflar soni		Simpleks
To'lqin uzunligi	nm	1310/1550
Qo'shishni yo'qotish	dB	≤0,30
Yo'qotishlarni qaytarish	dB	≥60 (APC)
Kabel ko'ylagi rangi		Qora yoki moslashtirilgan
Kabelning tashqi diametri	mm	ph3,0±0,1
Elyaf rejimi		Yagona rejim: G657 B3
Kabel ko'ylagi materiali		TPU, UVesisn.
Kabelning og'irligi	kg/km	8,5（taxminan）
Chop etish tarkibi		Moslashuvchan
Uzunlik	m	80 yoki moslashtirilgan (bardoshlik: ±0,5 m)
Ulagich turi		Kirish:	Mini SC/APC ulagichi
		Chiqish:	SC/APC ulagichi
Ishlash harorati	℃	-20°C ~ +60°C
Saqlash harorati	℃	-40℃ ~ +85℃

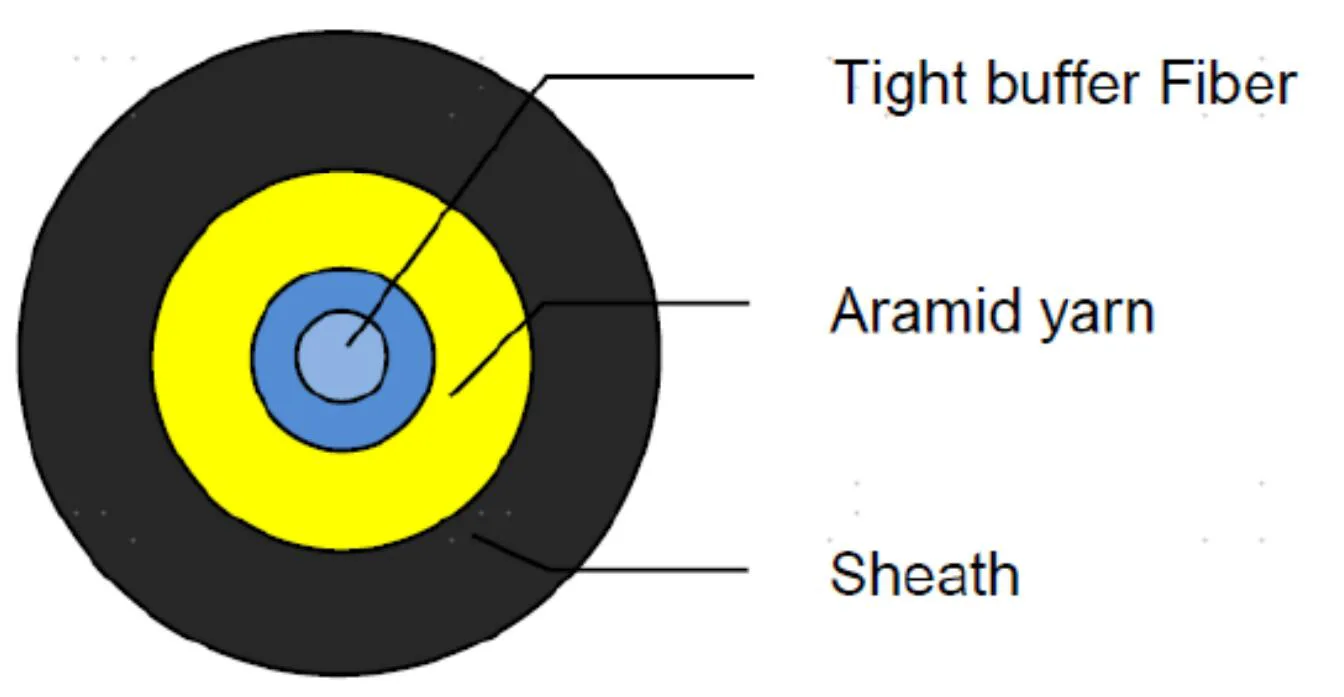

Kabel tuzilishi:

Mini SC/APC Patch Cord

Elementlar		Tavsiflar
Optik tola	Elyaf turi	ITU-T G.657B3 yagona rejim
	Yadro diametri (mkm)	8-11 mkm
	Qoplama diametri (mkm)	125,0±0,7 mkm
	Qoplama diametri (mkm)	245 ± 10 mkm (rangdan oldin) 250±15μm (rangli)
	Rejim maydoni diametri	8,6~8,8±0,4μm @1310nm 9,6~9,8±0,5mm @1550nm
	Operatsion to'lqin uzunliklari	1260 ~ 1625 nm
	Rang	Moviy
	Kabelning zaiflashishi	≤0,35dB/km l= 1310 nm ≤0,25dB/km l = 1550 nm ≤0,26dB/km l = 1625 nm
	Elyaflar soni	1
	Shisha ishlab chiqaruvchisi
Qattiq tampon tolasi	Diametri	0,90±0,05 mm
	Rang	Moviy
	Material	LSZH
Tashqi ko'ylagi	Diametri	3,0±0,1 mm
	Qalinligi	0,8±0,1 mm
	Rang	Qora
	Material	TPU, UVga chidamli.
Kuchli a'zo	Material	Aramid ip
Oraliq	1	80m
O'rnatish cho'kishi	/	1%
Maksimal shamol tezligi	/	50 km/soat
Og'irligi	/	8,4 kg/km
Operatsion tortishish kuchlanishi	1	200N
Maksimal tortishish kuchlanishi	/	1000N
Kabel ilovasi	/	Ochiq havoda, Antenna, kanallarni o'rnatish O'z-o'zini qo'llab-quvvatlaydi

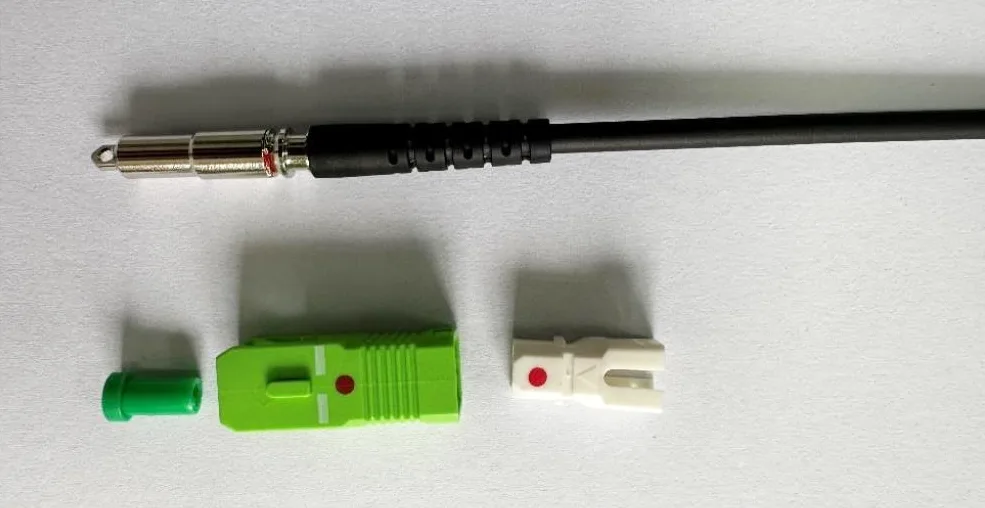

Mahsulot diagrammasi:

Mini SC/APC Patch Cord

Paket:

Mini SC/APC Patch Cord

Texnik afzalliklari

Nozik polishing

Bizning Mini SC/APC konnektorlarimiz minimal orqa aks ettirish va yuqori optik ishlash uchun aniq burchakli silliqlashdan o'tadi.

Chidamlilik va ishonchlilik

Kabel ko'ylagi egilish, kuchlanish stressi va atrof-muhitning aşınmasına qarshi turish uchun ishlab chiqilgan bo'lib, talab qilinadigan o'rnatishlarda uzoq umr ko'rishni ta'minlaydi.

Oson integratsiya

Yamoq shnuri xizmat ko'rsatuvchi provayderlar, tarmoq integratorlari va korporativ sozlamalar uchun ideal bo'lgan tezkor joylashtirish va qayta konfiguratsiyani qo'llab-quvvatlaydi.

Sifatni tekshirish

Har bir Orientalfiber Mini SC/APC Patch shnuri zavoddan chiqishdan oldin qo'yish yo'qolishi, qaytish yo'qolishi va oxirgi yuz tekshiruvi uchun 100% sinovdan o'tkaziladi va bu barqaror ishlashni kafolatlaydi.

O'rnatish uchun qo'llanma

Tarmoq portlarini va kerakli kabel uzunligini aniqlang.

SC/APC ulagichlarini belgilangan qurilmalarga mahkam ulang.

Optimal signal sifatini saqlab qolish uchun ortiqcha egilish yoki burishdan saqlaning.

Yuqori zichlikdagi muhitda bir nechta simlarni tashkil qilish uchun to'g'ri kabel boshqaruvidan foydalaning.

TSS

Savol: Mini SC/APC Patch shnuridan tashqarida foydalanish mumkinmi?

Javob: Ha, LSZH yoki tashqi ko'rinishdagi ko'ylagi yordamida u standart tashqi sharoitlarga bardosh bera oladi.

Savol: Qanday tolalar turlari qo'llab-quvvatlanadi?

Javob: Yamoq shnuri odatda FTTX va PON tarmoqlarida ishlatiladigan G.657 va G.652 bir rejimli tolalarni qo'llab-quvvatlaydi.

Savol: Kabel uzunligini sozlashimiz mumkinmi?

Javob: Ha, 0,5 metrdan 20 metrgacha bo'lgan uzunliklar mavjud. Muayyan talablar uchun biz bilan bog'laning.
