Ko‘p maqsadli tarqatuvchi optik tolali kabel (≥24f)

Xitoyda professional ishlab chiqaruvchi va yetkazib beruvchi sifatida Orientalfiber yuqori zichlikli va ko'p stsenariylarni joylashtirish uchun mo'ljallangan yuqori sifatli Ko'p maqsadli tarqatuvchi tolali optik kabelni (≥24f) taklif etadi. Ko'p yadroli kichik qismlar (P900 mkm zich tamponlangan optik tola, aramid ip) va metall bo'lmagan markaziy mustahkamlik elementiga ega bo'lgan ushbu kabel ajoyib olovga chidamlilik, suvga chidamlilik va ultrabinafsha nurlanishidan himoya qilish uchun PVX yoki LSZH niqobi ostida mavjud.

So'rov yuborish

Mahsulot tavsifi

Xitoyda joylashgan ko'p maqsadli tarqatuvchi optik tolali kabelning (≥24f) yetakchi yetkazib beruvchi Orientalfiber kompaniyasiga xush kelibsiz. Fabrikamız G652D, G657A1 / A2, OM3, OM4 va multimode turlarini qo'llab-quvvatlaydigan 24 dan 144 tagacha bo'lgan kabellarni ishlab chiqaradi. Ushbu ko'p yadroli tarqatish kabeli 400/1320N gacha uzoq/qisqa muddatli valentlik va 300/1000N/100 mm ezilishga chidamliligini ta'minlash uchun mustahkam tamponlangan tolalar, mustahkamlik elementlari sifatida aramid iplar va metall bo'lmagan markaziy armaturadan foydalanadi. Agar siz magistralni taqsimlash yoki yuqori zichlikdagi yamoqlarni qurish uchun tarqatuvchi optik tolali kabelni sotib olishingiz kerak bo'lsa, mahsulotimiz -20 ° C dan + 60 ° C gacha ishonchli ishlaydigan 20D va statik 10D dinamik bükme radiusini ta'minlaydi.Orientalfiber bilan bog'laningraqobatbardosh narxlar va texnik yordam uchun to'g'ridan-to'g'ri fabrikamızdan ko'p maqsadli tarqatuvchi tolali optik kabelni (≥24f) sotib olish uchun bugun.

Xususiyatlari

Tarmoqli metall bo'lmagan mustahkamlik elementi strukturasi kabelning kattaroq kuchlanish kuchiga chidamliligini ta'minlaydi

Qattiq tampon tolasi olovga chidamli mukammal ishlashga ega

Aramid iplari mustahkamlik elementi sifatida kabelni mukammal kuchlanish kuchiga ega qiladi

Tashqi material korroziyaga chidamli, suv o'tkazmaydigan, ultrabinafsha nurlanishiga chidamli, olovga chidamli va ekologik toza.

Ilovalar

Maqsadli kabel taqsimoti

Binodagi magistral taqsimlash kabeli

Ko'p optik tolali patchcord

Standartlar

YD/T 1258.4, ICEA-596, GR-409, IEC 60794-2-20/21 va boshqalar standartlariga javob bering. Oddiy PVX mahsulotlaridan tashqari, UL OFNR va OFNP sertifikatlaridan o'tgan mahsulotlar ham mavjud. LSZH mahsulotlari IEC60332-1 yoki IEC60332-3C ni qondirish uchun turli materiallardan foydalanadi.

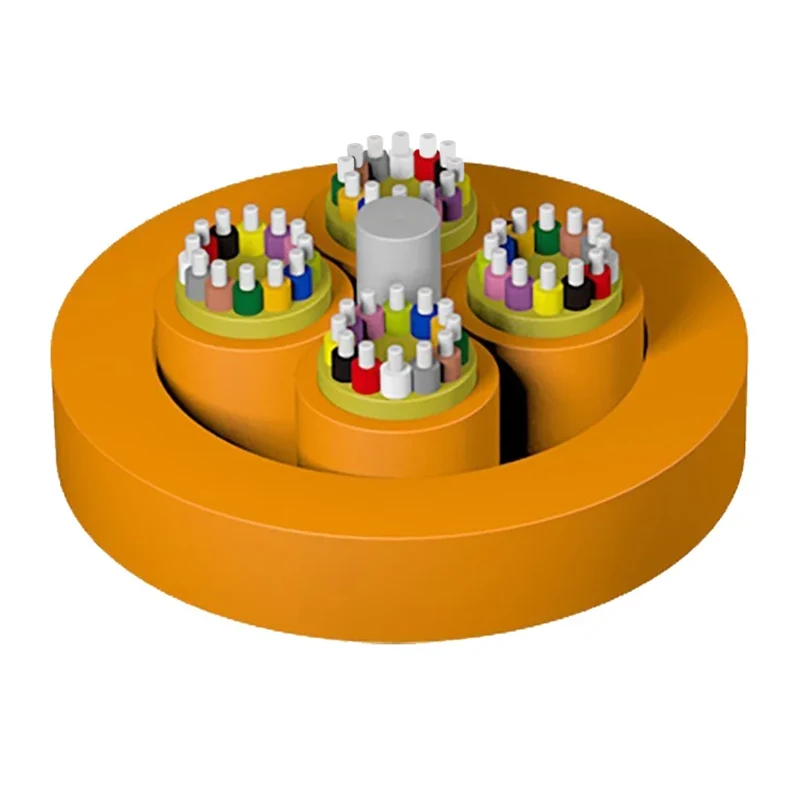

Strukturani chizish

1. Elyaf

2. Kichik birlik

3. Aramid iplari

4. Markaziy kuch a'zosi

5. Kurtka

Multi-Purpose Distribution Fiber Optic Cable (≥24f)

Texnik parametrlar

Kabel modeli	Kabel diametri (Ref) (mm)	Kabel og'irligi (Ref) (kg/km)		Mustahkamlik chegarasi Uzoq/Qisqa muddatli (N)	Siqilish qarshiligi Uzoq/Qisqa muddatli (N/100mm)	Bükme radiusi Dinamik/Statik (mm)
Kabel modeli	Kabel diametri (Ref) (mm)	PVC ko'ylagi	LSZH ko'ylagi	Mustahkamlik chegarasi Uzoq/Qisqa muddatli (N)	Siqilish qarshiligi Uzoq/Qisqa muddatli (N/100mm)	Bükme radiusi Dinamik/Statik (mm)
24	12,3±0,5	117	124	200/660	300/1000	20D/10D
36	14,5±0,5	171	180	200/660	300/1000	20D/10D
48	14,8±0,5	161	170	400/1320	300/1000	20D/10D
72	17,5±0,5	244	254	400/1320	300/1000	20D/10D
96	20,7±0,5	351	366	400/1320	300/1000	20D/10D
144	24,8±0,5	443	451	400/1320	300/1000	20D/10D

Optik xususiyatlar

Elyaf turi	Zaiflash				OFL	Samarali rejim tarmoqli kengligi	10 Gbit/s Ethernet ulanishi uzunligi	Minimal egilish radiusi
Vaziyat	1310/1550nm		850/1300nm		850/1300nm	850 nm	850 nm	/
Oddiy qiymat	Maksimal qiymat	Oddiy qiymat	Maksimal qiymat		850/1300nm	850 nm	850 nm	/
Birlik	dB/km	dB/km	dB/km	dB/km	MHZ.km	MHZ.km	m	mm
G652D	0,36/0,22	0,5/0,4	---	---	---	---	---	16
G657A1	0,36/0,22	0,5/0,4	---	---	---	---	---	10
G657A2	0,36/0,22	0,5/0,4	---	---	---	---	---	7.5
50/125	---	---	3,0/1,0	3,5/1,5	≥500/500	---	---	30
62,5/125	---	---	3,0/1,0	3,5/1,5	≥200/500	---	---	30
OM3	---	---	3,0/1,0	3,5/1,5	≥1500/500	≥2000	≤300	30
OM4	---	---	3,0/1,0	3,5/1,5	≥3500/500	≥4700	≤550	30
