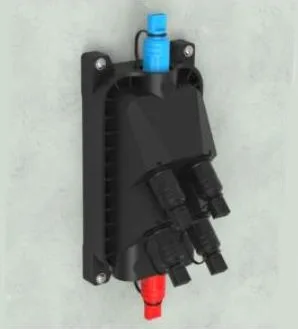

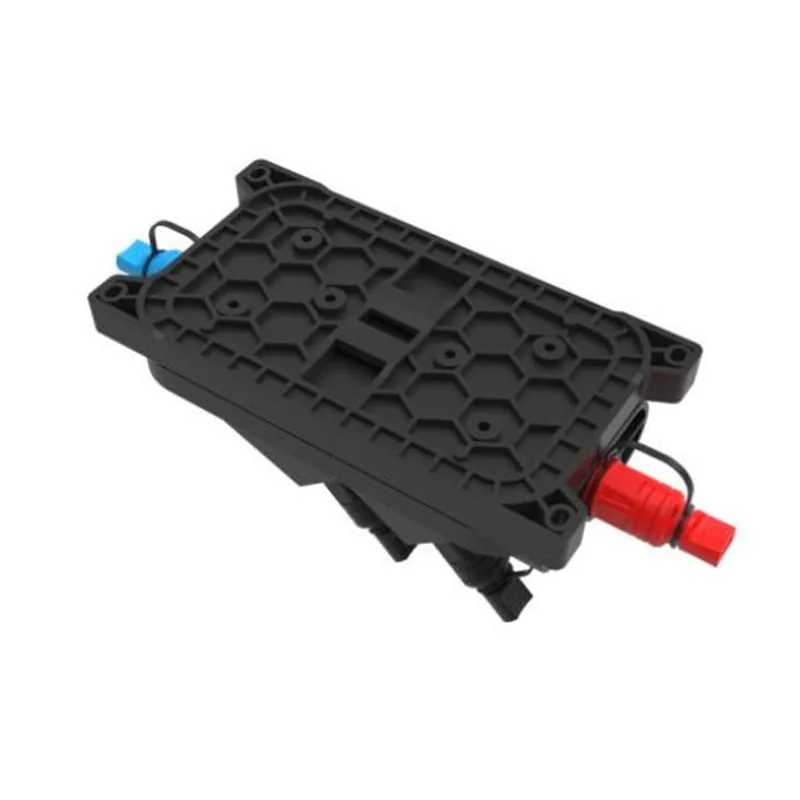

On-akkretektori optik tolali kabel taqsimlash qutisi GFS-004-007C

1. Umumiy

1.1 tavsifi

FTTx tarmoqlarini taqsimlashning eng ilg'or uskunalari kabi optik taqsimot qutisi sifatida oldindan va ishonchli aloqa, FTTx tarmog'ini yaxshilash va boshqarish.

Gfs-004-007C

1.2 standart

Takliflar standartlarga muvofiq ishlab chiqarilgan, ishlab chiqarilgan va sinovdan o'tgan.

1.3 Ilovalar Atrof

2. Xususiyatlar

1. Pastki qobiq va yuqori qopqoq issiq plastinka payvandlash bilan payvandlanadi, u olinmaydi.

2. Material: pp + gf.

3. Namlikning isboti, suv o'tkazmaydigan, changga chidamli, qarishga qarshi.

4. Xavfsizlik darajasi IP68-ga qadar.

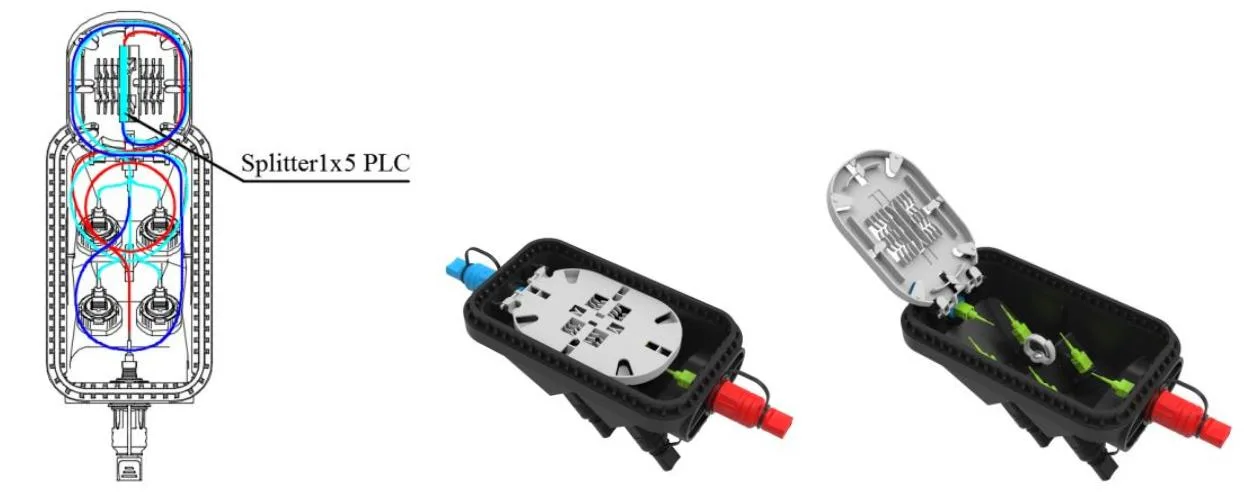

5. Ichki makon 1x2 fbktli spteritter + 1x4 plit spitri yoki 1x4 plc spteritter bilan jihozlangan.

6

3. Texnik xususiyatlari

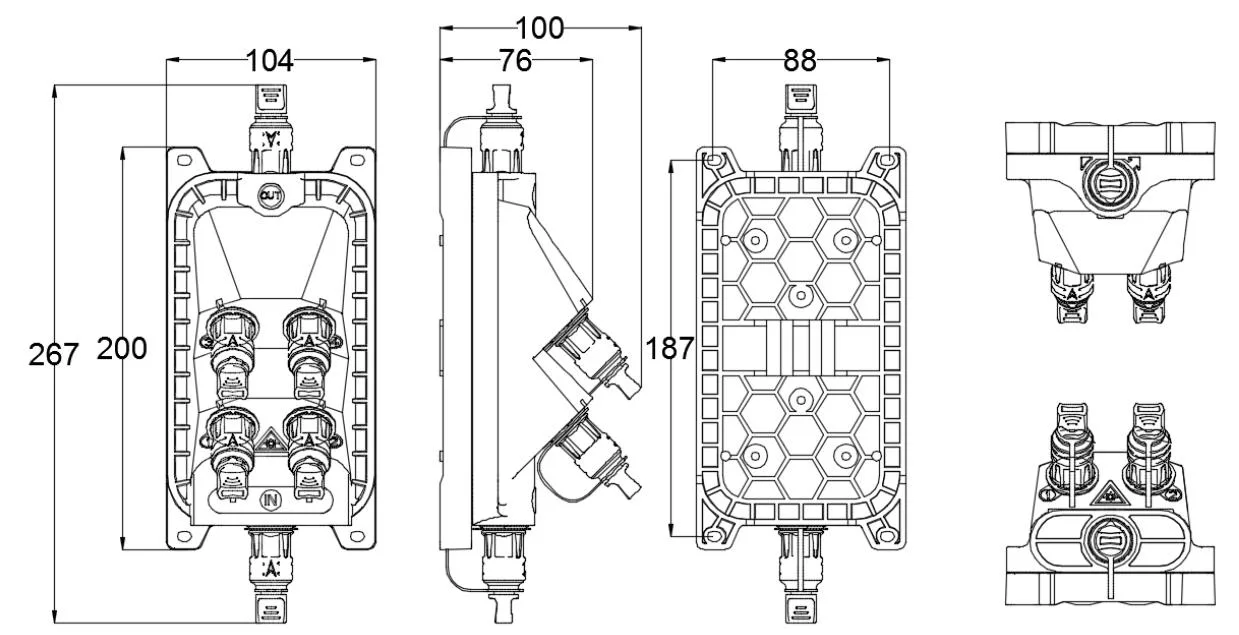

3.1 Mexanik shartlar

4. Konfiguratsiya

Asosiy optik parametrlar

Yuqoridagi jadvalda ko'rsatilgan optik parametrlar standart qiymatlardir va unga ko'ra sozlanishi mumkin talablar.

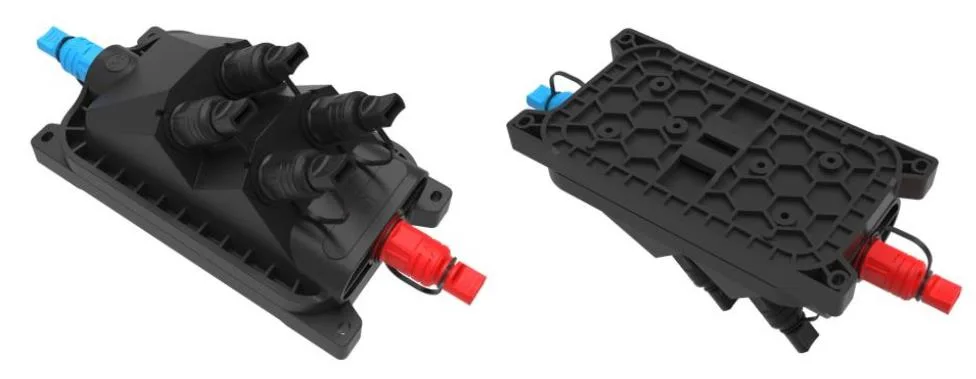

5. Mahsulot rasm

5.1 Mahsulot kabeli usullari:

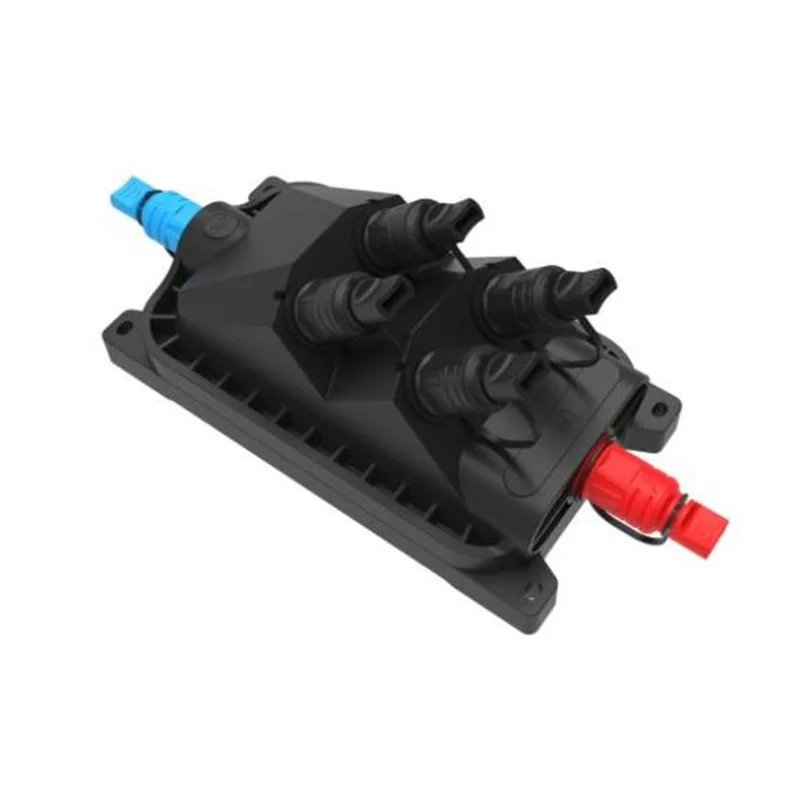

Gfs-004-007C Mahsulot rasm

6. Atrof-muhit xususiyatlari

Ushbu mahsulot Roh ekologik himoya qilish bo'yicha ko'rsatmalariga va qo'rg'oshin, kadmiy, simob, hexavalent xromining mazmuni, polibriny Bipenyy (Pbde) dan oshib ketmagan (Pbde).

7. O'rnatish

7.1. Devorga o'rnatiladigan o'rnatish

1-jadvalda 4-jadvalga qarab devorga 4 teshik burg'ulash Bolt px boll * 40, teshiklarni moslashtirish va mahkamlash uchun murvatni ishlatish uchun katakchani joylashtiring.

Devor o'rnatilgan o'rnatish

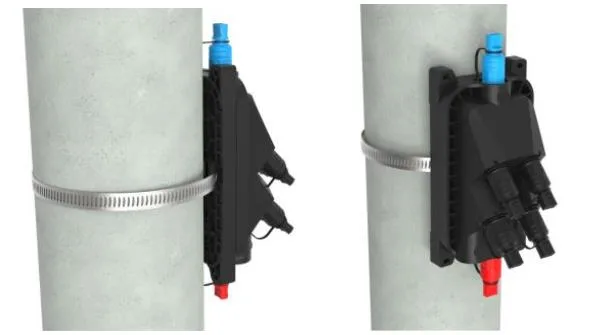

7.2. Qutbli o'rnatish

Telecom qutbiga qutbli halqaning 1 to'plamini tuzating

Pole o'rnatilgan o'rnatish

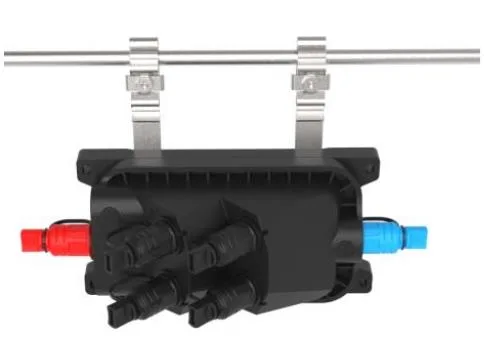

7.3. Ortiqcha tuzilish

Telefonda osilgan shasnda o'rnatilgan ikkitani bog'lang, so'ng murvatlar o'rnatilgan holda, ishning oldini oling.

Ortiqcha tuzilish

8. Urug 'ishlashi

8.1 Oldindan ulangan adapter - a (e)

⚫ O'qni ulagichli ulagichning bir qismini aylantiring va chang qopqog'ini oling.

⚫ Fiber ulagichining yuqoridagi qismidan yuqori, tola ulagichni rozetkaga joylashtiring va keyin o'qni aylantiring soat yo'nalishi bo'yicha bir qism.

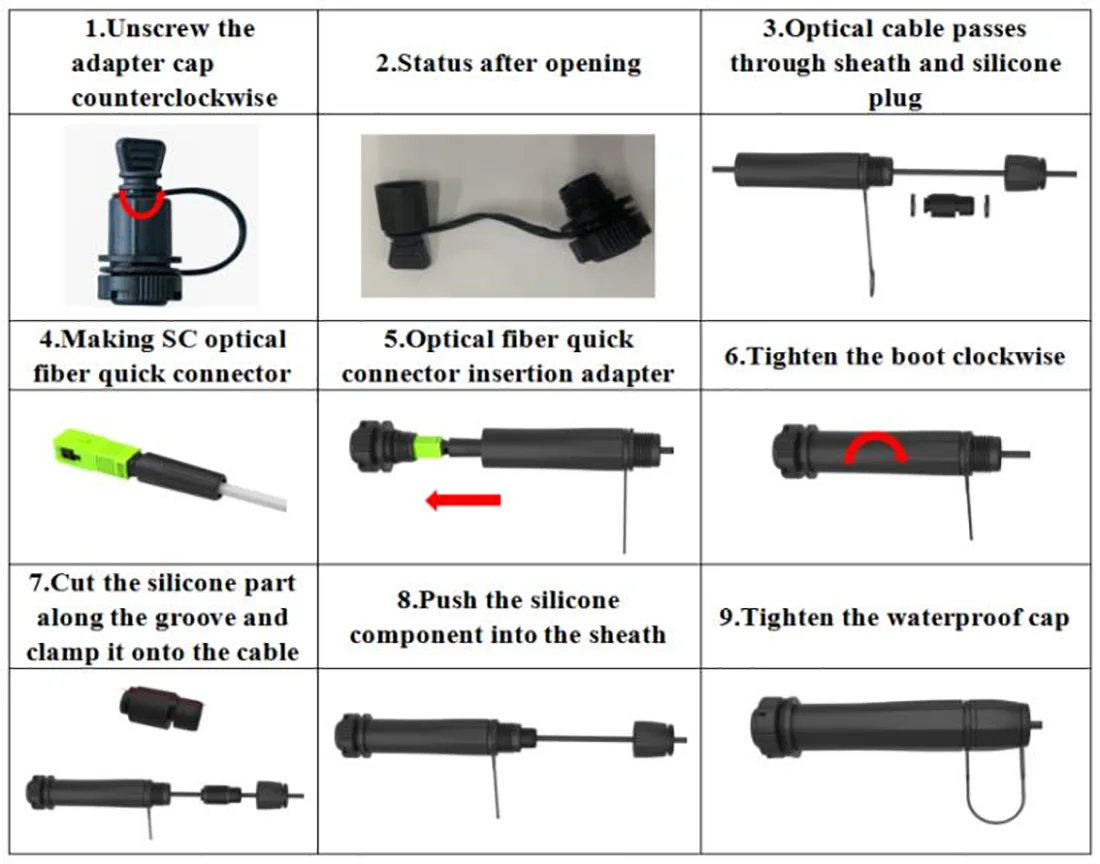

8.2 Oldindan ulangan adapter - b (XL)

Sc optik tola ulagichini bo'sh qismlarini o'z navbatida ulang va keyin adapterga ulang;

 XL-ni plastik kalitli adapterda oldindan ulangan adapterni o'rnating;

The Snap-ning vilkasini qaka ichiga joylashtiring;

⚫ Kabel qisqichlari o'rnatiladi va chiziq vilkaga yaqin bo'lishi kerak;

⚫ Teri kabeli qisqichbaqasimon pechkaning qopqog'ini burch

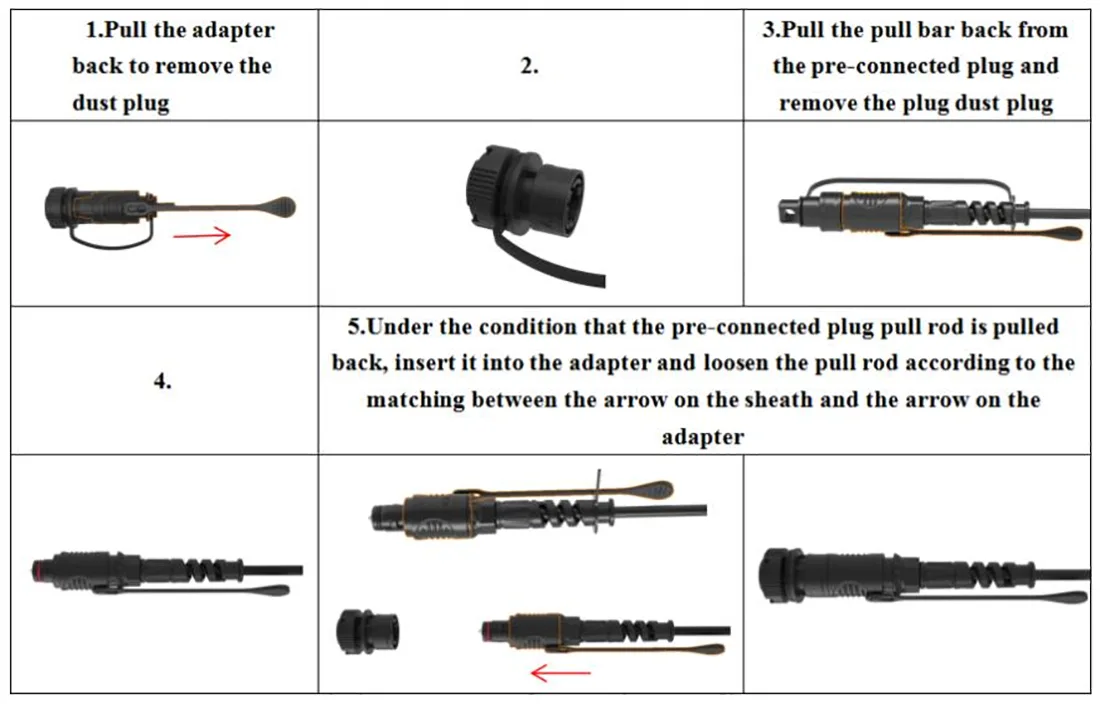

8.3 Oldindan ulangan adapter - c

The chang qopqog'ini olib tashlash uchun strelka yo'nalishi bo'yicha optik tolaga prefored vilkasiga suring. O'q yo'nalishi bo'yicha adapterdagi chang qopqog'ini olib tashlash uchun tugmani bosing.

The Trafyorlangan vilkasini adapter qisqichbaqasi bilan mahkamlang. Ikki chang qopqoqlarini xuddi shu tarzda ulang.

⚫ O'rnatilgan yig'imli vilka tog 'uzukni qisib qo'yadi va keyin asosiy tanani orqaga ajratish uchun orqaga torting.

8.4 Oldindan ulangan adapter - d

 O'q hajmining soat yo'nalishi bo'yicha oldindan ulangan vilkasini aylantiring va strelka yo'nalishi bo'yicha oldindan ulangan vilka va chang qopqog'ini oching.

⚫ Oldinga ulangan plug d va oldindan ulangan adapter d stent yo'nalishi bo'yicha ulang va soat yo'nalishi bo'yicha vilkasini mahkamlash uchun aylantiring.

8.5 Oldindan ulangan adapter - e (a)

 STREMning soat miliga teskari tomonga o'ting va strelka yo'nalishi bo'yicha oldindan ulangan vilka va chang qopqog'ini oching

Tasma ulangan plug e va oldindan ulangan adapterni strelka yo'nalishi bo'yicha ulang va uni o'rnating.

8.6 Oldindan ulangan adapter -f -f

Sc optik tola ulagichini bo'sh qismlarini o'z navbatida ulang va keyin adapterga ulang;

 XL-ni plastik kalitli adapterda oldindan ulangan adapterni o'rnating;

The Snap-ning vilkasini qaka ichiga joylashtiring;

⚫ Kabel qisqichlari o'rnatiladi va chiziq vilkaga yaqin bo'lishi kerak;

Teridagi charm kabel kabeli kelegichasini burim bilan vidalang.

8.7 Oldindan ulangan adapter - g

8.8 Oldindan ulangan adapter - h-1

8.9 Oldindan ulangan adapter - J-1

9. Paket
