Ul-akkretektori optik tolali kabel taqsimoti uchun gfs-016-007C

1. Umumiy

1.1 tavsifi

FTTx tarmoqlarini taqsimlashning eng ilg'or uskunalari kabi optik taqsimot oynasi sifatida FTTx uchun tezkor va ishonchli aloqalarni ta'minlang Tarmoq.

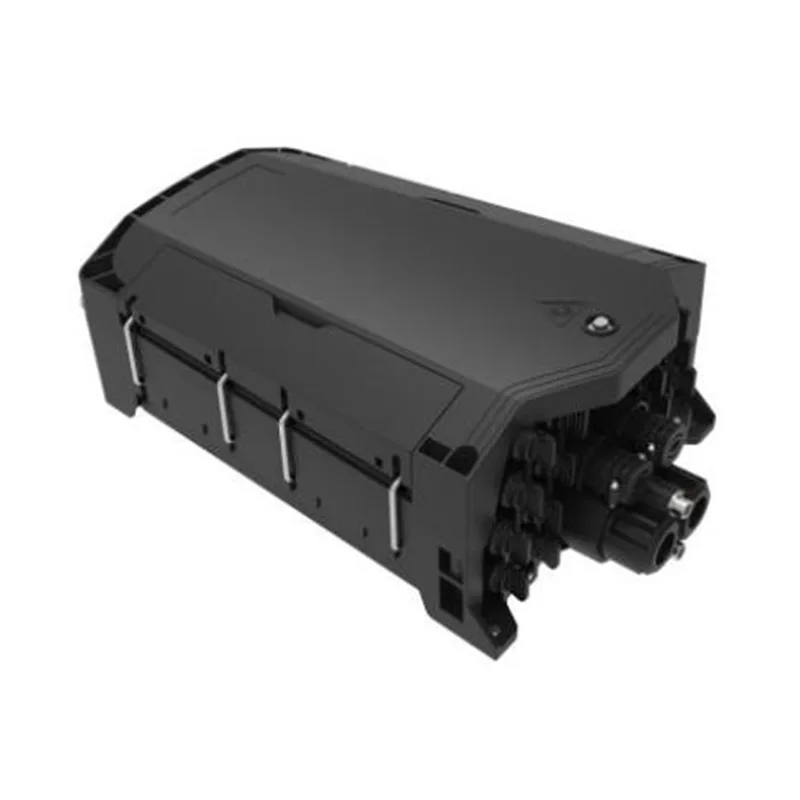

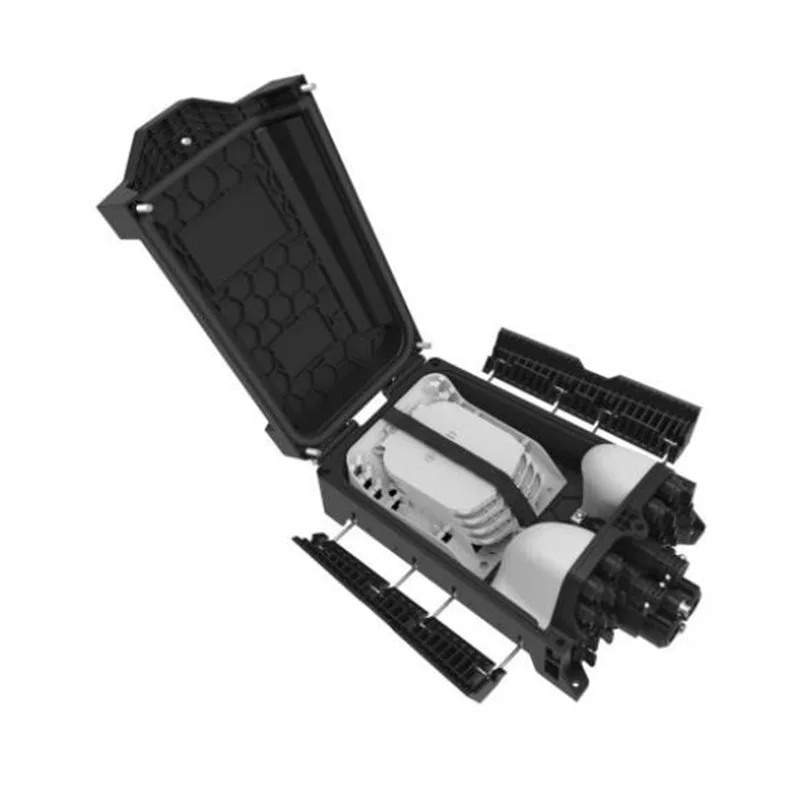

GFS-016-007C ning ko'rinishi

1.2 standart

Takliflar standartlarga muvofiq ishlab chiqarilgan, ishlab chiqarilgan va sinovdan o'tgan.

1.3 Ilovalar Atrof

2. Xususiyatlar

1. Pastki qobiq va yuqori qopqoq issiq plastinka payvandlash bilan payvandlanadi, u olinmaydi.

2. Material: pp + gf.

3. Namlikning isboti, suv o'tkazmaydigan, changga chidamli, qarishga qarshi.

4. Xavfsizlik darajasi IP68-ga qadar.

5. 1 Officik Kabel yozuvi, 2 ta filial optik kabel yozuvlari va 16 oldindan ulangan adapterlar.

6. Turli xil rangli tovoqlar mavjud.

7. O'rnatish usuli: qutbli o'rnatilgan, aviatsiya o'rnatilgan, devor o'rnatilgan.

3. Texnik xususiyatlari

3.1 Mexanik shartlar

4. Konfiguratsiya

4.1 Asosiy optik parametrlar

Yuqoridagi jadvalda ko'rsatilgan optik parametrlar standart qiymatlardir va talablarga muvofiq sozlanishi mumkin.

5. Mahsulot rasm

5.1 Mahsulot kabeli usullari:

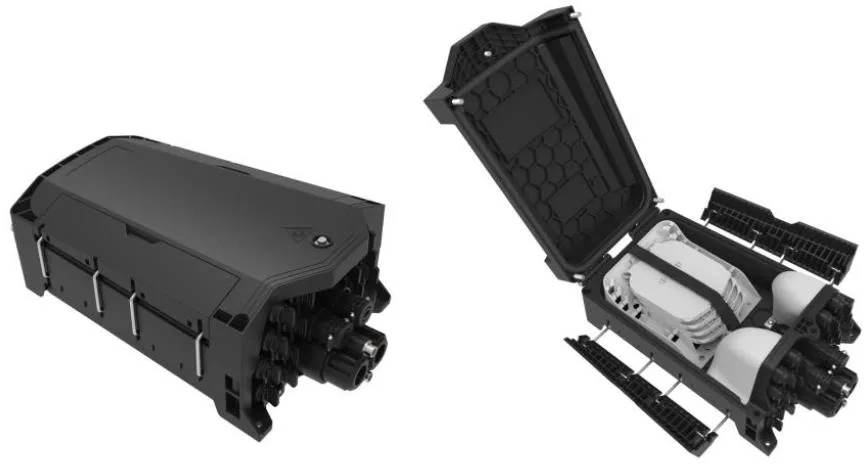

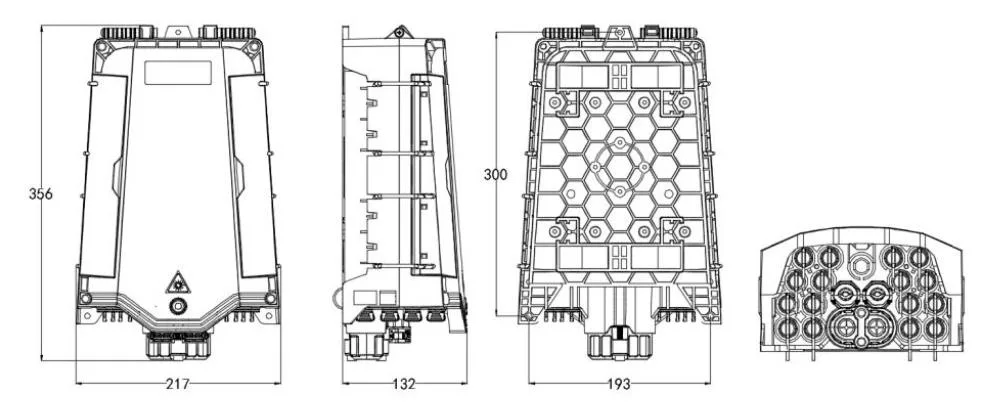

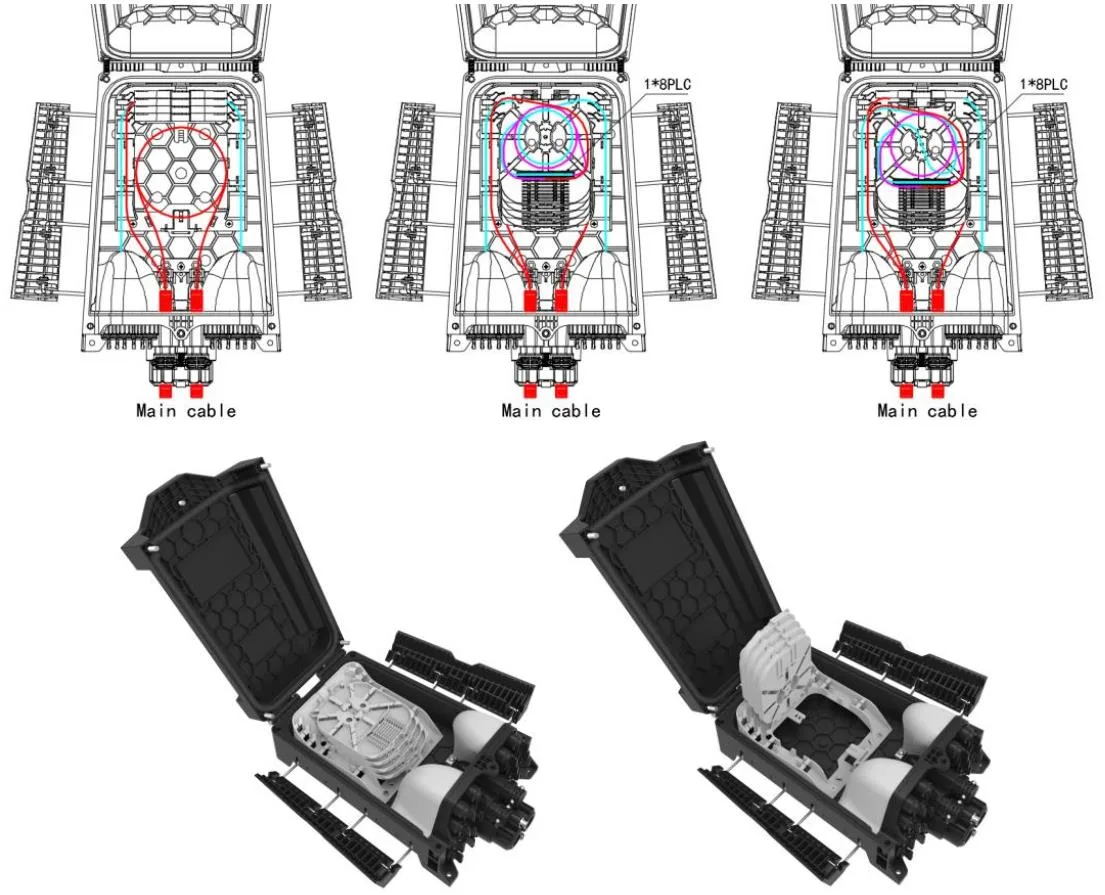

Gfs-016-007C-da diagramma

5.2 Spling Trail

Buyum	Safarli patnis a	Spling Tray B	Safr qilingan tola
O'lchamlari (H * W * D, mm)	121 * 101 * 4	125 * 101 * 8	125 * 101 * 8
Sof og'irlik (kg)	0.017	0.026	0.026
Rasm
Rang	Panton 428c	Panton 428c	Panton 428c
Material	PC + ABS / ABS	PC + ABS / ABS	PC + ABS / ABS
Patnisning bo'linish qobiliyati (croefts)	12  (1 ta issiqlik qisqichbaqasi	16  (2 qatlamli issiq qichqiriqli xime yengi)	2 (2 qatlamli issiq qichqiriqli xime yengi)
ATRAYNING SPRERTER (Dona)	/	1  (1x2, 1x4, 1x8, 0,9 mm tola, 60x7x4mm)	2 (1x2, 1x4, 1x8, 0,9 mm tola, 60x7x4mm), 1 (1x16, 0,9 mm tola, 60x12x4mm), 1  (1 * 2 fbt, 0,9mm tola, Ø3 * 60 mm)
Maksimal (kompyuterlar)	8	4	4
Odatiy (dona)	/	4	/

Eslatma:

1. Yuqoridagi tovoqlar talablarga muvofiq aralashtirish mumkin.

2. Konfiguratsiya qoidalari: 2a = 1b = 1c tolali disklar turlari doimiy ravishda o'sib bormoqda

5.3 Aksessuarlar

Yo'q	Qism nomi	Ma'lumot rasmlari	Birlik	Miqdori	Izoh
1	Foydalanuvchilar	/	kompyuterlar	1	Ichida
2	Spterter sinovi hisoboti	/	kompyuterlar	1	Ichida

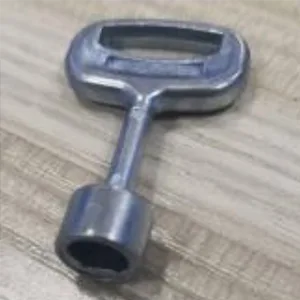

3	Kalit		kompyuterlar	1	"D" turi
4	Issiqlikning qisqarishi mumkin bo'lgan himoya yengi		kompyuterlar	16	L = 45mm, mijozning talabi sifatida ixtiyoriy

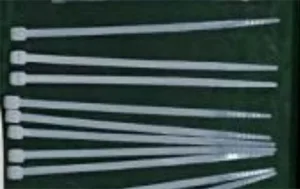

5	Neylon kabel bog'i		kompyuterlar	10	3x100mm

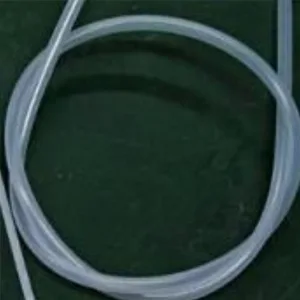

6	Yalang'och tolani himoya qilish naychasi		kompyuterlar	1	Od5mm x 50cm
7	Devorga o'rnatilgan to'plam		sozlamoq	1	Mijozning talabi sifatida ixtiyoriy. (Kengaytirilgan plastik plastik plug phuch40mm, phillips o'z-o'zini o'zi boshqarish vintlari m5x40mm.)
8	M6 allen kaliti		kompyuterlar	1	M6
9	Qutb o'rnatilgan to'plam		sozlamoq	1	Mijozning talabi sifatida ixtiyoriy
10	Aerely o'rnatilgan to'plam		sozlamoq	1	Mijozning talabi sifatida ixtiyoriy

6. Atrof-muhit xususiyatlari

Ushbu mahsulot Roh ekologik himoya qilish bo'yicha ko'rsatmalariga va qo'rg'oshin, kadmiy, simob, hexavalent xromining mazmuni, polibriny Bipenyy (Pbde) dan oshib ketmagan (Pbde).

7. O'rnatish

7.1. Devorga o'rnatiladigan o'rnatish

3.1-jadvalda 31-jadvalda 3 ta teshik burg'ulash, plagh -7,5 * 40 ni kengaytirish, teshiklarni moslashtirish va mahkamlash uchun vintlarni ishlatish uchun katakchani joylashtiring.

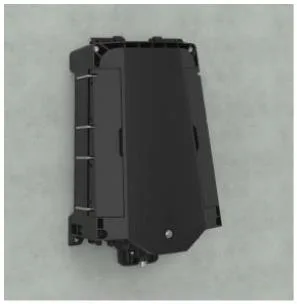

Devor o'rnatilgan o'rnatish

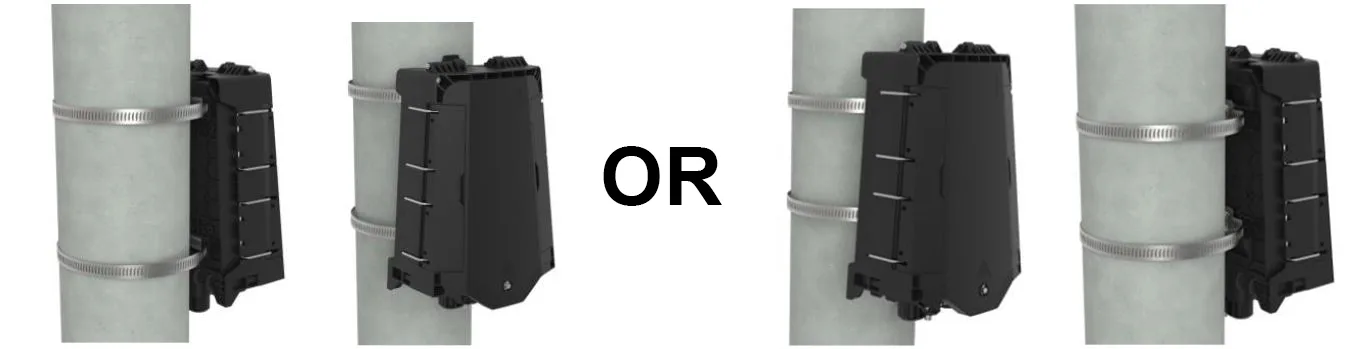

7.2. Qutbli o'rnatish

Orqa plastinkaning uyasi orasidan halqa uzukni o'ting va uni telekommunikatsiya qutbiga mahkamlang

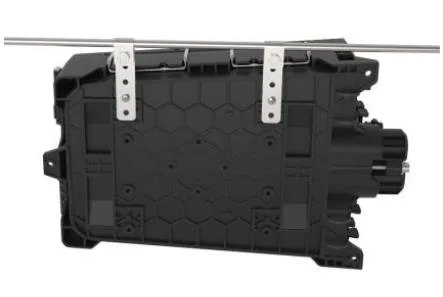

Pole o'rnatilgan o'rnatish

7.3 Devorga o'rnatiladigan o'rnatish

Telefonda osilgan shasnda o'rnatilgan ikkitani bog'lang, so'ng murvatlar o'rnatilgan holda, ishning oldini oling.

Ortiqcha tuzilish

8. Urug 'ishlashi

8.1 Oldindan ulangan adapter - a (e)

⚫ O'qni ulagichli ulagichning bir qismini aylantiring va chang qopqog'ini oling.

⚫ Fiber ulagichining yuqoridagi qismidan yuqori, tola ulagichni rozetkaga joylashtiring va keyin o'qni aylantiring soat yo'nalishi bo'yicha bir qism.

8.2 Oldindan ulangan adapter - b (XL)

Sc optik tola ulagichini bo'sh qismlarini o'z navbatida ulang va keyin adapterga ulang;

 XL-ni plastik kalitli adapterda oldindan ulangan adapterni o'rnating;

The Snap-ning vilkasini qaka ichiga joylashtiring;

⚫ Kabel qisqichlari o'rnatiladi va chiziq vilkaga yaqin bo'lishi kerak;

⚫ Teri kabeli qisqichbaqasimon pechkaning qopqog'ini burch

8.3 Oldindan ulangan adapter - c

The chang qopqog'ini olib tashlash uchun strelka yo'nalishi bo'yicha optik tolaga prefored vilkasiga suring. O'q yo'nalishi bo'yicha adapterdagi chang qopqog'ini olib tashlash uchun tugmani bosing.

The Trafyorlangan vilkasini adapter qisqichbaqasi bilan mahkamlang. Ikki chang qopqoqlarini xuddi shu tarzda ulang.

⚫ O'rnatilgan yig'imli vilka tog 'uzukni qisib qo'yadi va keyin asosiy tanani orqaga ajratish uchun orqaga torting.

8.4 Oldindan ulangan adapter - d

 O'q hajmining soat yo'nalishi bo'yicha oldindan ulangan vilkasini aylantiring va strelka yo'nalishi bo'yicha oldindan ulangan vilka va chang qopqog'ini oching.

⚫ Oldinga ulangan plug d va oldindan ulangan adapter d stent yo'nalishi bo'yicha ulang va soat yo'nalishi bo'yicha vilkasini mahkamlash uchun aylantiring.

8.5 Oldindan ulangan adapter - e (a)

 STREMning soat miliga teskari tomonga o'ting va strelka yo'nalishi bo'yicha oldindan ulangan vilka va chang qopqog'ini oching

Tasma ulangan plug e va oldindan ulangan adapterni strelka yo'nalishi bo'yicha ulang va uni o'rnating.

8.6 Oldindan ulangan adapter -f -f

Sc optik tola ulagichini bo'sh qismlarini o'z navbatida ulang va keyin adapterga ulang;

 XL-ni plastik kalitli adapterda oldindan ulangan adapterni o'rnating;

The Snap-ning vilkasini qaka ichiga joylashtiring;

⚫ Kabel qisqichlari o'rnatiladi va chiziq vilkaga yaqin bo'lishi kerak;

Teridagi charm kabel kabeli kelegichasini burim bilan vidalang.

8.7 Oldindan ulangan adapter - g

9. Paket

Pufakcha sumkada 1pc, 480 * 400 mm;

Kichkina kartonda 1 dok, 365 * 225 * 145mm, yalpi og'irligi 2,1 kg;

Katta gofrirovka qilingan kartonda 8 dona, 470 * 385 * 615 mm, yalpi og'irligi 18 kg.
