ULUGI ULUVLANGINING FLATRICT OPTICE Kabel taqsimoti uchun gfs-016-009C

1. Umumiy1.1 tavsifi FTTx tarmoqlarini taqsimlashning eng ilg'or uskunalari kabi optik taqsimot oynasi sifatida FTTx uchun tezkor va ishonchli aloqalarni ta'minlang Tarmoq.Ishlab chiqarish turiTasniflashGfs-016-009CULTA-ulactorited tolali kabel taqsimlash qutisiGFS-016-009C ning ko'rinis......

So'rov yuborish

Mahsulot tavsifi

1. Umumiy

1.1 tavsifi

FTTx tarmoqlarini taqsimlashning eng ilg'or uskunalari kabi optik taqsimot oynasi sifatida FTTx uchun tezkor va ishonchli aloqalarni ta'minlang Tarmoq.

Ishlab chiqarish turi	Tasniflash
Gfs-016-009C	ULTA-ulactorited tolali kabel taqsimlash qutisi

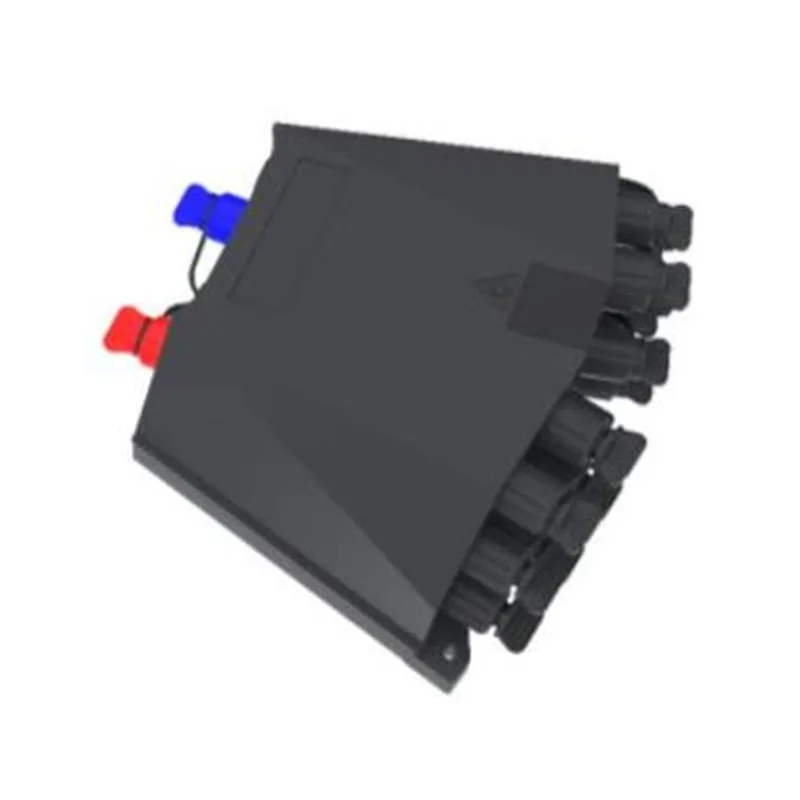

Pre-connectorized Fiber Optic Cable Distribution Box GFS-016-009C

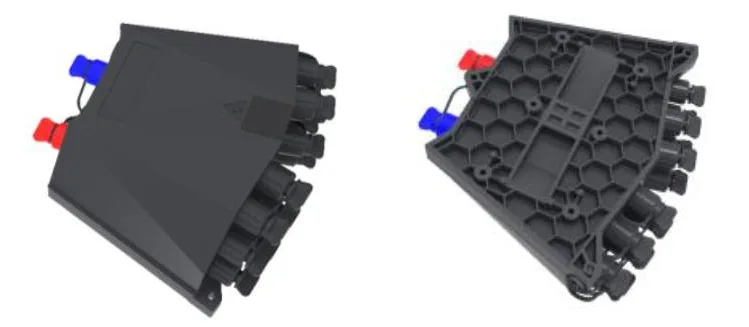

GFS-016-009C ning ko'rinishi

1.2 standart

Takliflar standartlarga muvofiq ishlab chiqarilgan, ishlab chiqarilgan va sinovdan o'tgan.

Bu-t g.652	Bitta model optik tolasining xususiyatlari
IEC 60794-1-1	Optik tolali kabellar - 1-qism: umumiy spetsifikatsiya-umumiy
IEC 60794-1--------2	Optik tolali kabellar-1-5: Umumiy spetsifikatsiya-asosiy optik kabelni tekshirish tartibi

1.3 Ilovalar Atrof

Buyum	Qiymati
Operatsion harorat	-40 ºC ~ + 65 ºC
O'rnatish harorati	-5 ºC ~ + 40 ºC
Saqlash harorati	-0ºC ~ + 65 ºC
Atmosfera bosimi	70 ~ 106KPA
Nisbiy namlik	≤93% (+ 40 ℃)

2. Xususiyatlar

1. Pastki qobiq va yuqori qopqoq issiq plastinka payvandlash bilan payvandlanadi, u olinmaydi.

2. Material: pp + gf.

3. Namlikning isboti, suv o'tkazmaydigan, changga chidamli, qarishga qarshi.

4. Xavfsizlik darajasi IP68-ga qadar.

5. Ichki makon 1x2 fbkt tzlitter + 1x16 plitsi yoki 1x16 plitli splitter bilan jihozlangan.

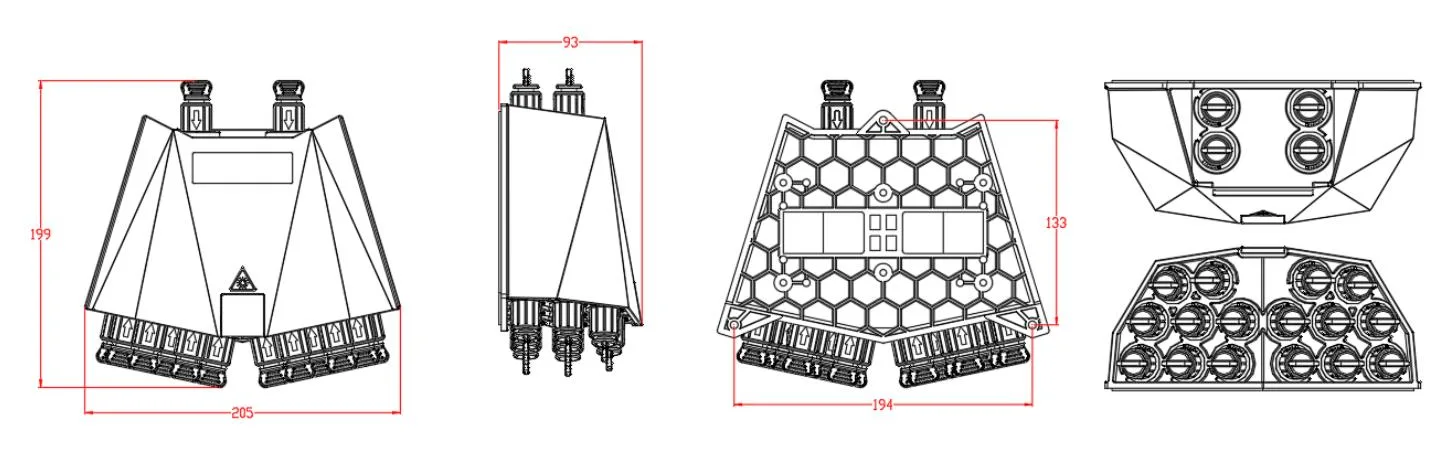

3. Texnik xususiyatlari

3.1 Mexanik shartlar

Buyum	Texnik xususiyatlari	Izoh
Uy-joyning materiallari	Pp + gf
Metall aksessuarining materiallari	Yuqori sifatli zanglamaydigan po'lat
Tashqi o'lcham (mm)	205 * 199 * 93mm
Rang	Qora
O'rnatish teshigi holati (mm)	194 * 133
Oldindan ulash-ulash moslamasi soni	18
Ezma	1x2 FBT Splitter + 1x16 plc Splitter
Ip	IP68
Xamirlik	Ul94-hB	Bajarilish
Neytral tuz püskürtülen testi (NSS)	48 soat	Bajarilish

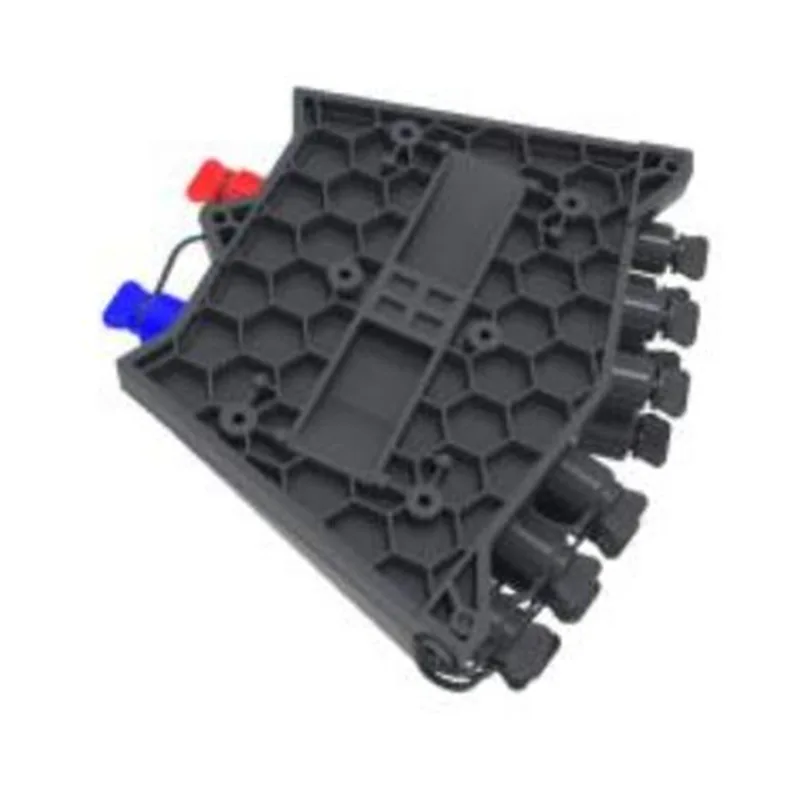

Pre-connectorized Fiber Optic Cable Distribution Box GFS-016-009C

4. Konfiguratsiya

4.1 Asosiy optik parametrlar

Ezma	(Db)		Rl (db)	(Db)	Sinov usuli
Ezma	Ezma			Tarqatish qutisi	Sinov usuli
1 * 2 FBT (90/10) + 1 * 16 plc splitter, ScAPC ulagichi bilan	1 * 2 FBT (90%)	Lifol	≥55	≤1.2	Il: IEC61300-3-4 Usul Rl: IEC61300-3-6 1-usul
	1 * 2 FBT (10%) + 1 * 16 plc	≤24.8	≥55	≤25
1 * 2 FBT (80/20) + 1 * 16 plc splitter, ScAPC ulagichi bilan	1 * 2 FBT (80%)	≤1. 4	≥55	≤1.6
	1 * 2 FBT (20%) + 1 * 16 plc	≤21.66	≥55	≤21.8
1 * 2 FBT (70/30) + 1 * 16 plc splitter, ScAPC ulagichi bilan	1 * 2 FBT (70%)	≤2.1	≥55	≤2.3
	1 * 2 FBT (30%) + 1 * 16 plc	≤19.6	≥55	≤19.8
1 * 2 FBT (60/40) + 1 * 16 plc splitter, ScAPC ulagichi bilan	1 * 2 FBT (60%)	≤2.8	≥55	≤3.0
	1 * 2 FBT (40%) + 1 * 16 plc	≤18.3	≥55	≤18.5
1 * 2 FBT (50/50) + 1 * 16 plc splitter, ScAPC ulagichi bilan	1 * 2 FBT (50%)	≤3.7	≥55	≤3.9
	1 * 2 FBT (50%) + 1 * 16 plc	≤17.2	≥55	≤17.4
1 * 16 plc splitter, ScAPC ulagichi bilan	1 * 16 plc	≤13.5	≥55db	≤13.7

Yuqoridagi jadvalda ko'rsatilgan optik parametrlar standart qiymatlardir va talablarga muvofiq sozlanishi mumkin.

5. Mahsulot rasm

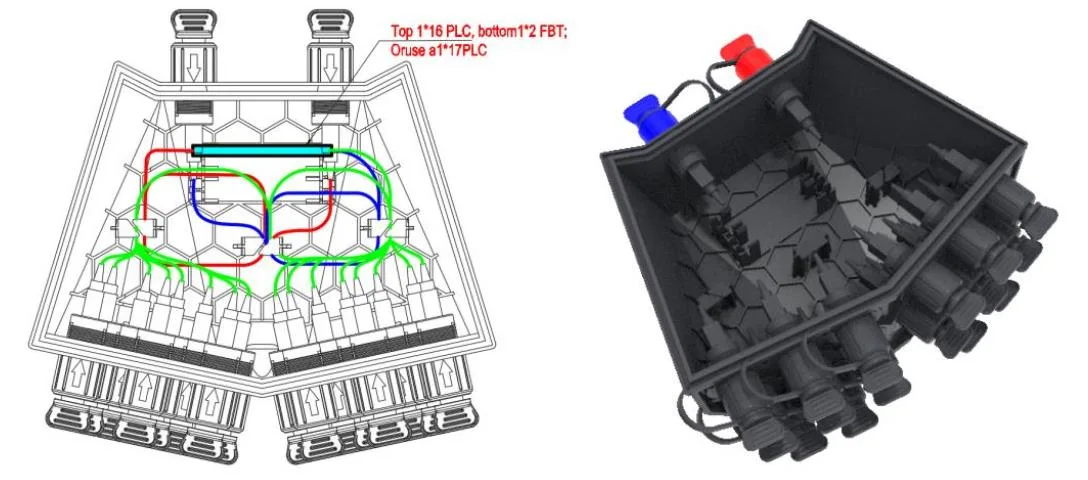

5.1 Mahsulot kabeli usullari:

Pre-connectorized Fiber Optic Cable Distribution Box GFS-016-009C

1 * 2 FBT + 1 * 16 plc spitterli kabel usullari

5.2 Aksessuarlar

Yo'q	Qism nomi	Ma'lumot rasmlari	Birlik	Miqdori	Izoh
1	Foydalanuvchilar	/	kompyuterlar	1	Ichida
2	Spterter sinovi hisoboti	/	kompyuterlar	1	Ichida

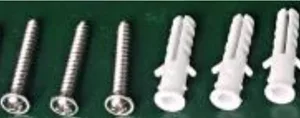

3	Devorga o'rnatilgan to'plam		sozlamoq	1	Mijozning talabi sifatida ixtiyoriy

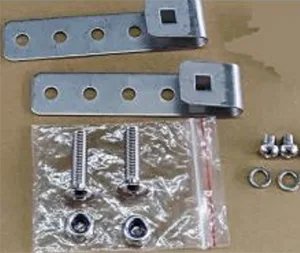

4	Qutb o'rnatilgan to'plam		sozlamoq	1	Mijozning talabi sifatida ixtiyoriy
5	Aerely o'rnatilgan to'plam		sozlamoq	1	Mijozning talabi sifatida ixtiyoriy

6. Atrof-muhit xususiyatlari

Ushbu mahsulot Roh ekologik himoya qilish bo'yicha ko'rsatmalariga va qo'rg'oshin, kadmiy, simob, hexavalent xromining mazmuni, polibriny Bipenyl (PBDE) chegarasidan oshmaydi.

7. O'rnatish

7.1. Devorga o'rnatiladigan o'rnatish

Devordagi 3 teshikli burg'ulash hajmi bo'yicha kengayish, kengaytirish plag plagin plag plag plaginini joylashtiring, qutilarni mahkamlang va mahkamlang.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-016-009C

Devor o'rnatilgan o'rnatish

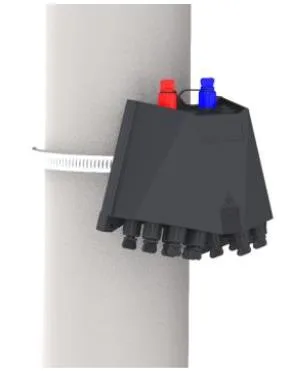

7.2. Qutbli o'rnatish

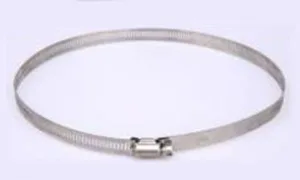

Orqa plastinkaning uyasi orasidan halqa uzukni o'ting va uni telekommunikatsiya qutbiga mahkamlang

Pre-connectorized Fiber Optic Cable Distribution Box GFS-016-009C

Pole o'rnatilgan o'rnatish

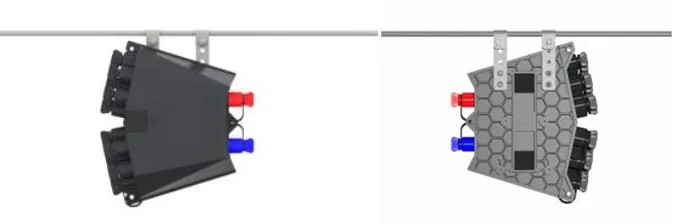

7.3

O'rnatilgan panjaradagi shasnda simga osilgan va keyin murvatlar o'rnatilgan holda, ishning oldini olish.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-016-009C

Ortiqcha tuzilish

8. Urug 'ishlashi

8.1 Oldindan ulangan adapter - a (e)

⚫ O'qni ulagichli ulagichning bir qismini aylantiring va chang qopqog'ini oling.

Pre-connected adapter - A（ E）

⚫ Fiber ulagichining yuqoridagi qismidan yuqori, tola ulagichni rozetkaga joylashtiring va keyin o'qni aylantiring soat yo'nalishi bo'yicha bir qism.

Pre-connected adapter - A（ E）

8.2 Oldindan ulangan adapter - b (XL)

Sc optik tola ulagichini bo'sh qismlarini o'z navbatida ulang va keyin adapterga ulang;

 XL-ni plastik kalitli adapterda oldindan ulangan adapterni o'rnating;

The Snap-ning vilkasini qaka ichiga joylashtiring;

⚫ Kabel qisqichlari o'rnatiladi va chiziq vilkaga yaqin bo'lishi kerak;

⚫ Teri kabeli qisqichbaqasimon pechkaning qopqog'ini burch

Pre-connected adapter - B（XL）

8.3 Oldindan ulangan adapter - c

The chang qopqog'ini olib tashlash uchun strelka yo'nalishi bo'yicha optik tolaga prefored vilkasiga suring. O'q yo'nalishi bo'yicha adapterdagi chang qopqog'ini olib tashlash uchun tugmani bosing.

Pre-connected adapter - C

The Trafyorlangan vilkasini adapter qisqichbaqasi bilan mahkamlang. Ikki chang qopqoqlarini xuddi shu tarzda ulang.

Pre-connected adapter - C

⚫ O'rnatilgan yig'imli vilka tog 'uzukni qisib qo'yadi va keyin asosiy tanani orqaga ajratish uchun orqaga torting.

Pre-connected adapter - C

8.4 Oldindan ulangan adapter - d

 O'q hajmining soat yo'nalishi bo'yicha oldindan ulangan vilkasini aylantiring va strelka yo'nalishi bo'yicha oldindan ulangan vilka va chang qopqog'ini oching.

Pre-connected adapter - D

⚫ Oldinga ulangan plug d va oldindan ulangan adapter d stent yo'nalishi bo'yicha ulang va soat yo'nalishi bo'yicha vilkasini mahkamlash uchun aylantiring.

Pre-connected adapter - D

8.5 Oldindan ulangan adapter - e (a)

 STREMning soat miliga teskari tomonga o'ting va strelka yo'nalishi bo'yicha oldindan ulangan vilka va chang qopqog'ini oching

Pre-connected adapter - E ( A )

Tasma ulangan plug e va oldindan ulangan adapterni strelka yo'nalishi bo'yicha ulang va uni o'rnating.

Pre-connected adapter - E ( A )

8.6 Oldindan ulangan adapter -f -f

Sc optik tola ulagichini bo'sh qismlarini o'z navbatida ulang va keyin adapterga ulang;

 XL-ni plastik kalitli adapterda oldindan ulangan adapterni o'rnating;

The Snap-ning vilkasini qaka ichiga joylashtiring;

⚫ Kabel qisqichlari o'rnatiladi va chiziq vilkaga yaqin bo'lishi kerak;

Teridagi charm kabel kabeli kelegichasini burim bilan vidalang.

Pre-connected adapter -F<

8.7 Oldindan ulangan adapter - g

Pre-connected adapter - G

9. Paket

Buyum	Material	Hajmi (mm)	Miqdori	Yalpi vazn (kg)
Mustaqil mahsulotni qadoqlash	Karton	225x210x115	1	0.8
Tashqi qadoqlash karton	Karton	470x440x615	20	17
Eslatma: kabelni saqlashning tortagisiz
