Ul-aksini oldindan ulash uchun optik tolali kabel taqsimlash qutisi gfs-12by & -2 &2

1. Umumiy

1.1 tavsifi

FTTx tarmoqlarini taqsimlashning eng ilg'or uskunalari kabi optik taqsimot oynasi sifatida FTTx uchun tezkor va ishonchli aloqalarni ta'minlang Tarmoq.

1.2 standart

Takliflar standartlarga muvofiq ishlab chiqarilgan, ishlab chiqarilgan va sinovdan o'tgan.

1.3 Ilovalar Atrof

2. Xususiyatlar

1. Pastki qobiq va yuqori qopqoq issiq plastinka payvandlash bilan payvandlanadi, u olinmaydi.

2. Material: HP.

3. Namlikning isboti, suv o'tkazmaydigan, changga chidamli, qarishga qarshi.

4. Xavfsizlik darajasi IP68-ga qadar.

5. Ichki makon 1x4 plc splitter + 1x8 plc spetter yoki 1x8 plc spteritter bilan jihozlangan.

6

7. Adapter pozitsiyasi mijoz talablariga muvofiq sozlanishi mumkin.

3. Texnik xususiyatlari

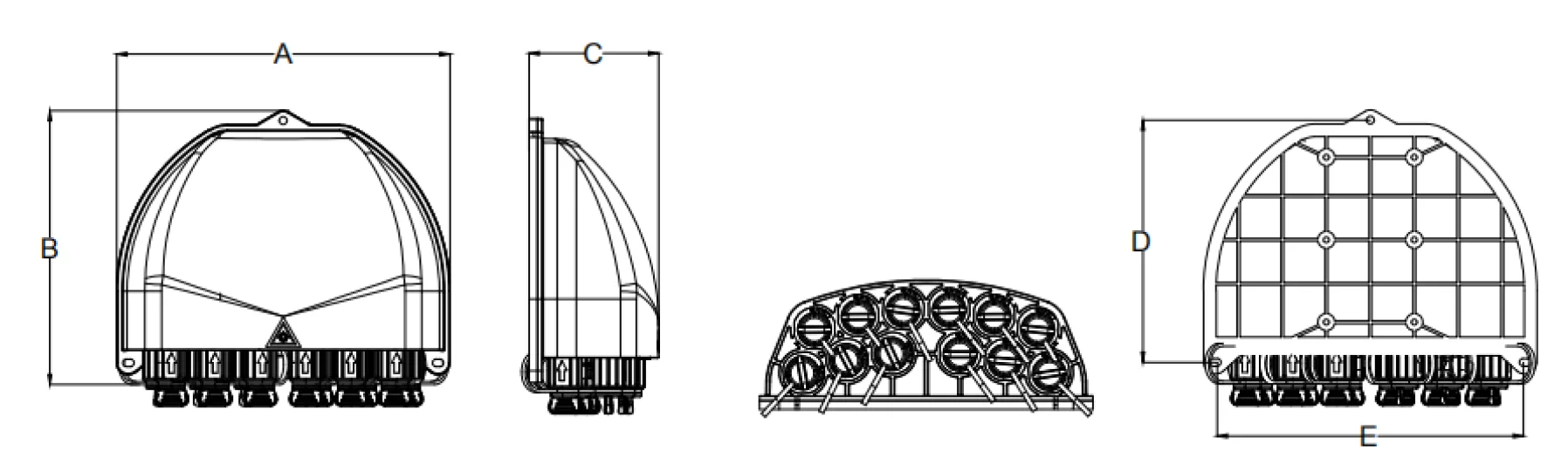

3.1 Mexanik shartlar

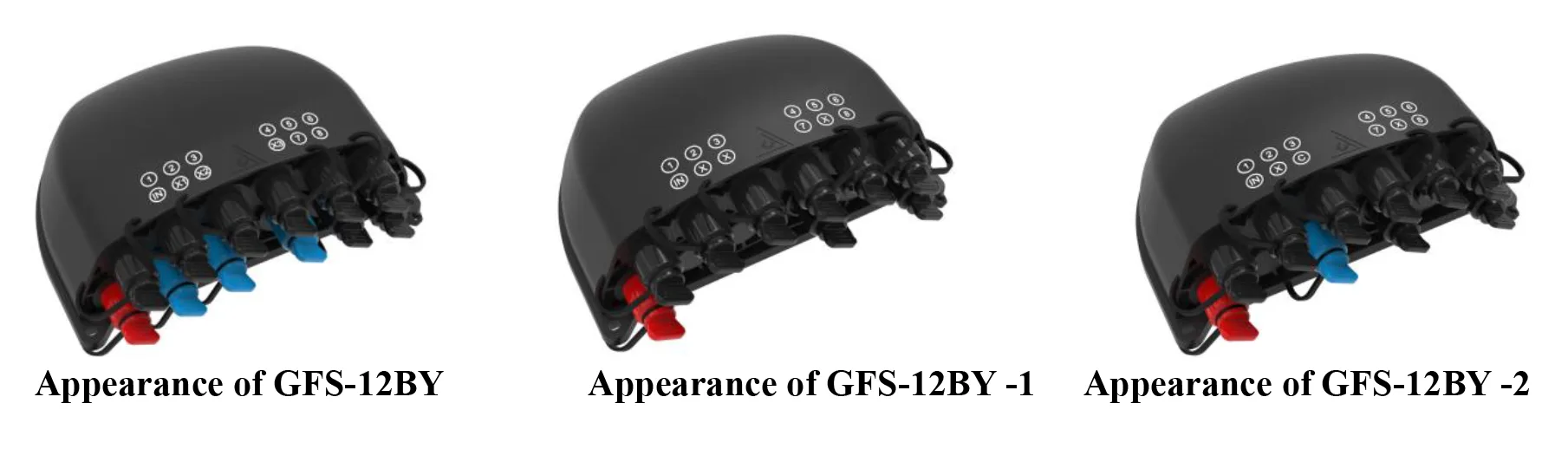

4. Mahsulot rasm

4.1 Mahsulot kabeli yo'llari:

Plc tepasida, pastki qismida fbt

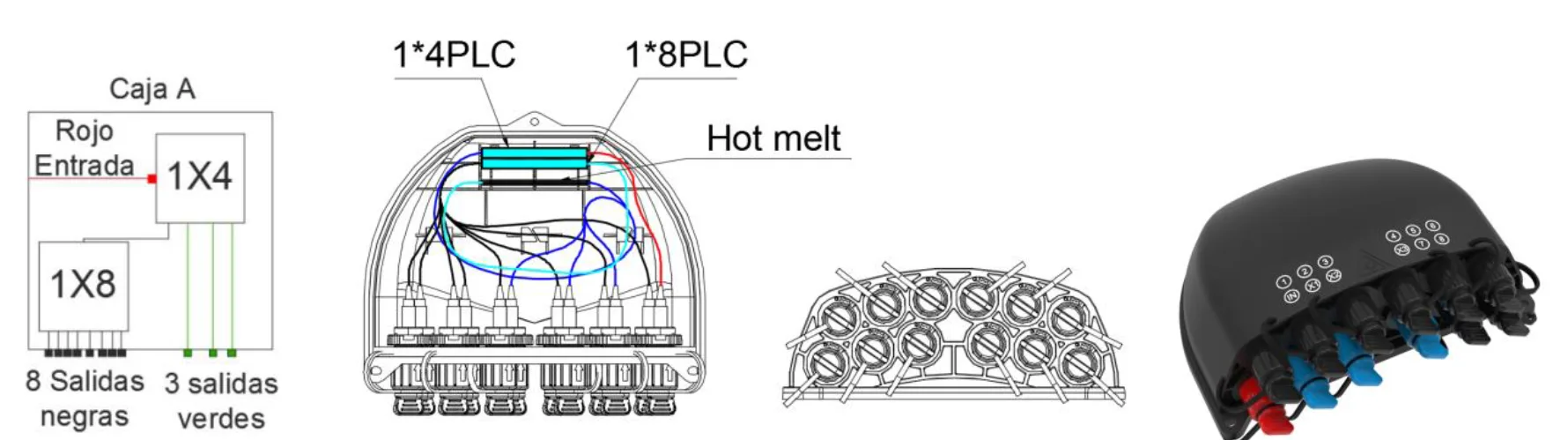

Gfs-12by (1 * 4 plc + 1 * 8 plc Splitter kabel usullari)

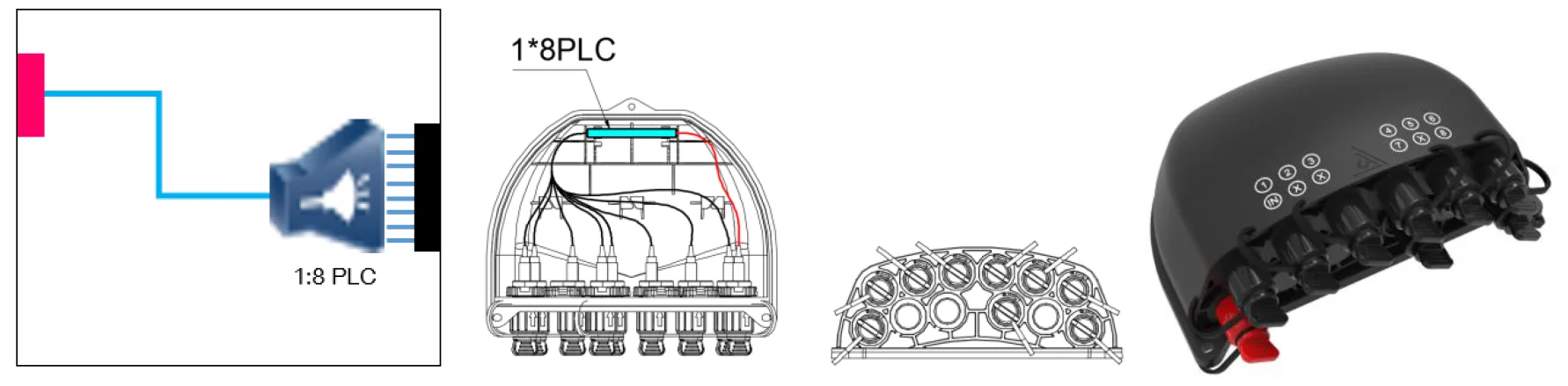

Gfs-12by-1 (1 * 8 plc Splitter kabel usullari)

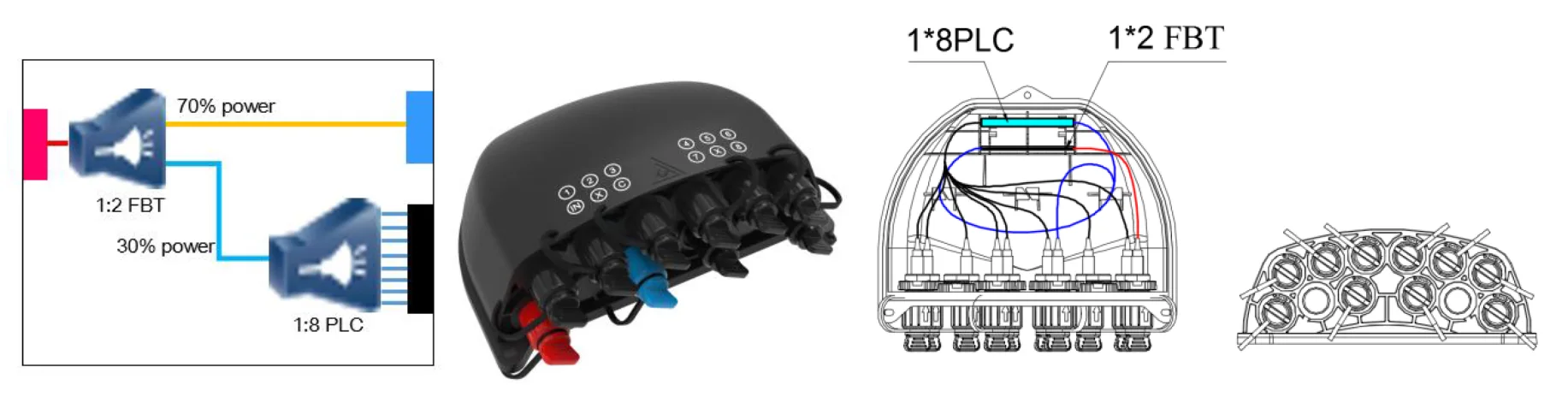

Gfs-12by-2 (1 * 2FBT + 1 * 8 plc Splitter kabel usullari)

4.2 Konfiguratsiya

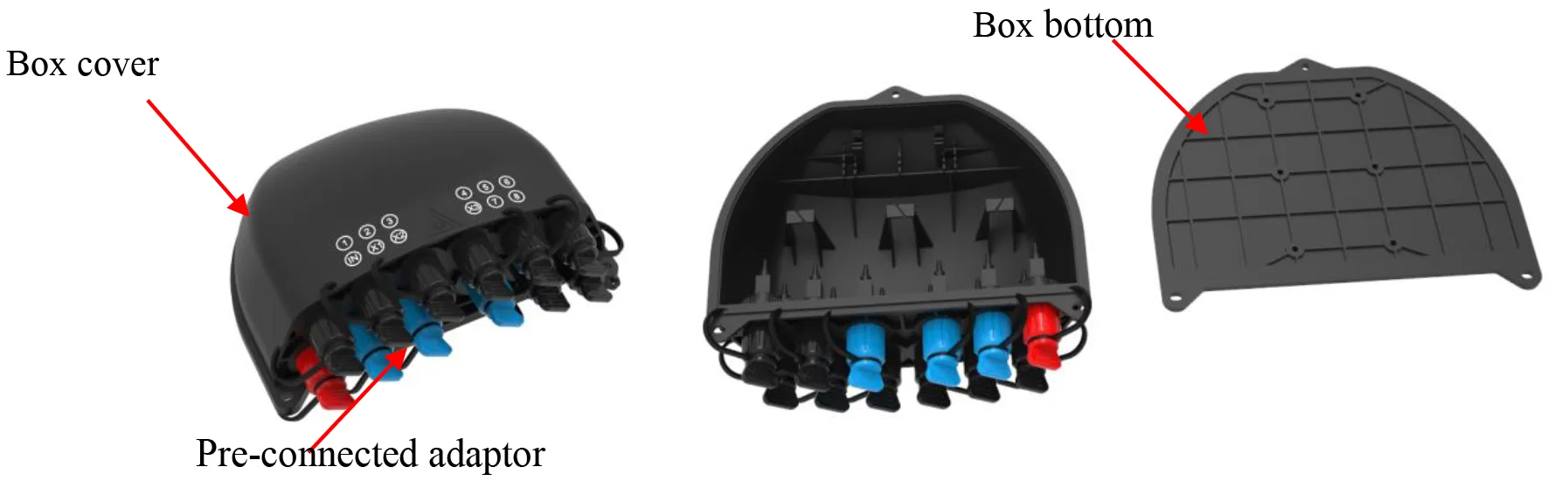

4.2.1 asosiy qismlar

4.2.2 Aksessuarlar

Yo'q	Qism nomi	Ma'lumot rasmlari	Birlik	Miqdori	Izoh
1	Foydalanuvchilar	/	kompyuterlar	1	Ichida
2	Spterter sinovi hisoboti	/	kompyuterlar	1	Ichida
3	Devorga o'rnatilgan to'plam		sozlamoq	1	Mijoz sifatida ixtiyoriy talab qilmoq
4	Qutb o'rnatilgan to'plam		sozlamoq	1	Mijoz sifatida ixtiyoriy talab qilmoq
5	Aerely o'rnatilgan to'plam		sozlamoq	1	Mijoz sifatida ixtiyoriy talab qilmoq

5. Atrof-muhit xususiyatlari

Ushbu mahsulot Roh ekologik himoya qilish bo'yicha ko'rsatmalariga va qo'rg'oshin, kadmiy, simob, hexavalent xromining mazmuni, polibriny Bipenyy (Pbde) dan oshib ketmagan (Pbde).

6. O'rnatish

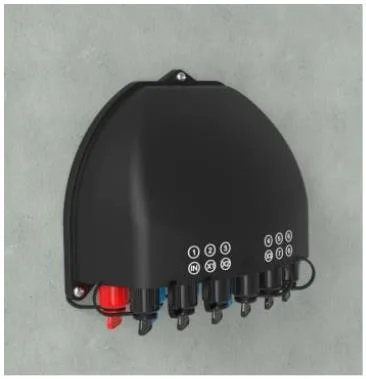

6.1. Devorga o'rnatiladigan o'rnatish

Devordagi 3 teshikli burg'ulash hajmi bo'yicha kengayish, kengaytirish plag plagin plag plag plaginini joylashtiring, qutilarni mahkamlang va mahkamlang.

Devor o'rnatilgan o'rnatish

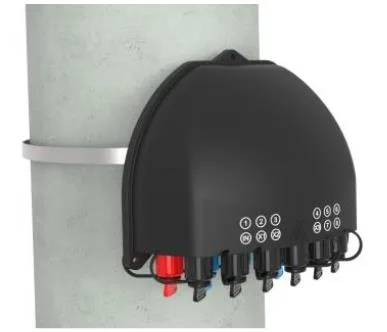

6.2. Qutbli o'rnatish

Orqa plastinkaning uyasi orasidan halqa uzukni o'ting va uni telekommunikatsiya qutbiga mahkamlang

Pole o'rnatilgan o'rnatish

6.3 devorga o'rnatiladigan o'rnatish

Telefonda osilgan shasnda o'rnatilgan ikkitani bog'lang, so'ng murvatlar o'rnatilgan holda, ishning oldini oling.

Devorga o'rnatiladigan o'rnatish (tomchi kabelni saqlash paketi bilan)

7. Ulagich operatsiyasi

7.1 Oldindan ulangan adapter - a (e)

⚫ O'qni ulagichli ulagichning bir qismini aylantiring va chang qopqog'ini oling.

⚫ Fiber ulagichining yuqoridagi qismidan yuqori, tola ulagichni rozetkaga joylashtiring va keyin o'qni aylantiring soat yo'nalishi bo'yicha bir qism.

7.2 Oldindan ulangan adapter - b (XL)

Sc optik tola ulagichini bo'sh qismlarini o'z navbatida ulang va keyin adapterga ulang;

 XL-ni plastik kalitli adapterda oldindan ulangan adapterni o'rnating;

The Snap-ning vilkasini qaka ichiga joylashtiring;

⚫ Kabel qisqichlari o'rnatiladi va chiziq vilkaga yaqin bo'lishi kerak;

⚫ Teri kabeli qisqichbaqasimon pechkaning qopqog'ini burch

7.3 Oldindan ulangan adapter - c

The chang qopqog'ini olib tashlash uchun strelka yo'nalishi bo'yicha optik tolaga prefored vilkasiga suring. O'q yo'nalishi bo'yicha adapterdagi chang qopqog'ini olib tashlash uchun tugmani bosing.

The Trafyorlangan vilkasini adapter qisqichbaqasi bilan mahkamlang. Ikki chang qopqoqlarini xuddi shu tarzda ulang.

⚫ O'rnatilgan yig'imli vilka tog 'uzukni qisib qo'yadi va keyin asosiy tanani orqaga ajratish uchun orqaga torting.

7.4 Oldindan ulangan adapter - d

 O'q hajmining soat yo'nalishi bo'yicha oldindan ulangan vilkasini aylantiring va strelka yo'nalishi bo'yicha oldindan ulangan vilka va chang qopqog'ini oching.

⚫ Oldinga ulangan plug d va oldindan ulangan adapter d stent yo'nalishi bo'yicha ulang va soat yo'nalishi bo'yicha vilkasini mahkamlash uchun aylantiring.

7.5 Oldindan ulangan adapter - e (a)

 STREMning soat miliga teskari tomonga o'ting va strelka yo'nalishi bo'yicha oldindan ulangan vilka va chang qopqog'ini oching

Tasma ulangan plug e va oldindan ulangan adapterni strelka yo'nalishi bo'yicha ulang va uni o'rnating.

7.6 Oldindan ulangan adapter -f

Sc optik tola ulagichini bo'sh qismlarini o'z navbatida ulang va keyin adapterga ulang;

 XL-ni plastik kalitli adapterda oldindan ulangan adapterni o'rnating;

The Snap-ning vilkasini qaka ichiga joylashtiring;

⚫ Kabel qisqichlari o'rnatiladi va chiziq vilkaga yaqin bo'lishi kerak;

Teridagi charm kabel kabeli kelegichasini burim bilan vidalang.

8. Paket
