Ul-aksini oldindan ulash uchun optik tolali kabel taqsimlash qutisi gfs-16sx

1. Umumiy

1.1 tavsifi

FTTx tarmoqlarini taqsimlashning eng ilg'or uskunalari kabi optik taqsimot qutisi sifatida oldindan va ishonchli aloqa, FTTx tarmog'ini yaxshilash va boshqarish.

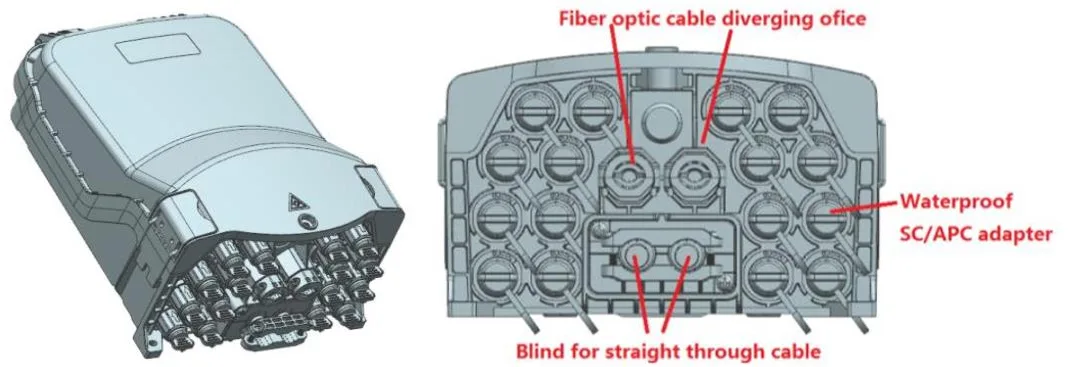

Gfs-16sx ko'rinishi

1.2 standart

Takliflar standartlarga muvofiq ishlab chiqarilgan, ishlab chiqarilgan va sinovdan o'tgan.

1.3 Ilovalar Atrof

2. Xususiyatlar

1. Kengaytirilgan tuzilma dizayni, oson foydalanish va oqilona yo'naltirish.

2. Material: pp + gf.

3. Namlikning isboti, suv o'tkazmaydigan, changga chidamli, qarishga qarshi.

4. Xavfsizlik darajasi IP65-ga qadar.

5. 1 Officik Kabel yozuvi, 2 ta filial optik kabel yozuvlari va 16 oldindan ulangan adapterlar.

6. Turli xil bo'linish tovoqlari mavjud.

7. O'rnatish usuli: qutbli o'rnatilgan, aviatsiya o'rnatilgan, devor o'rnatilgan.

8. U 50 metr 5 mm.

3. Texnik xususiyatlari

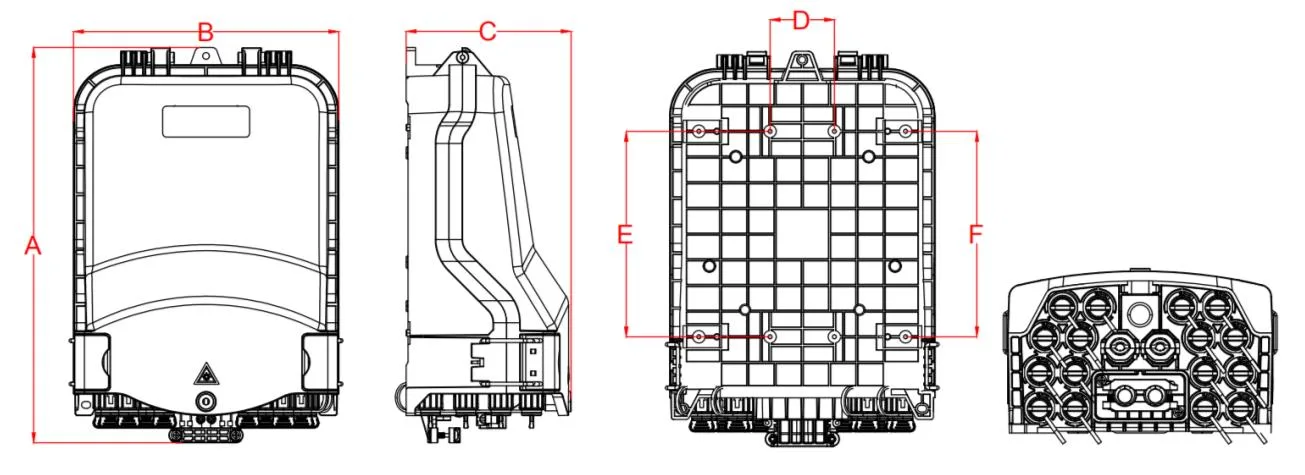

3.1 Mexanik shartlar

4. Konfiguratsiya

4.1 Asosiy optik parametrlar

Yuqoridagi jadvalda ko'rsatilgan optik parametrlar standart qiymatlardir va talablarga muvofiq sozlanishi mumkin.

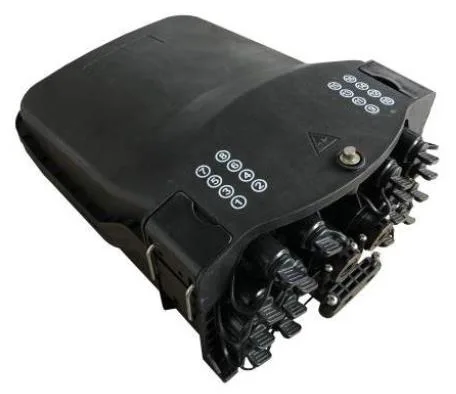

5. Mahsulot rasm

5.1 Mahsulot kabeli usullari:

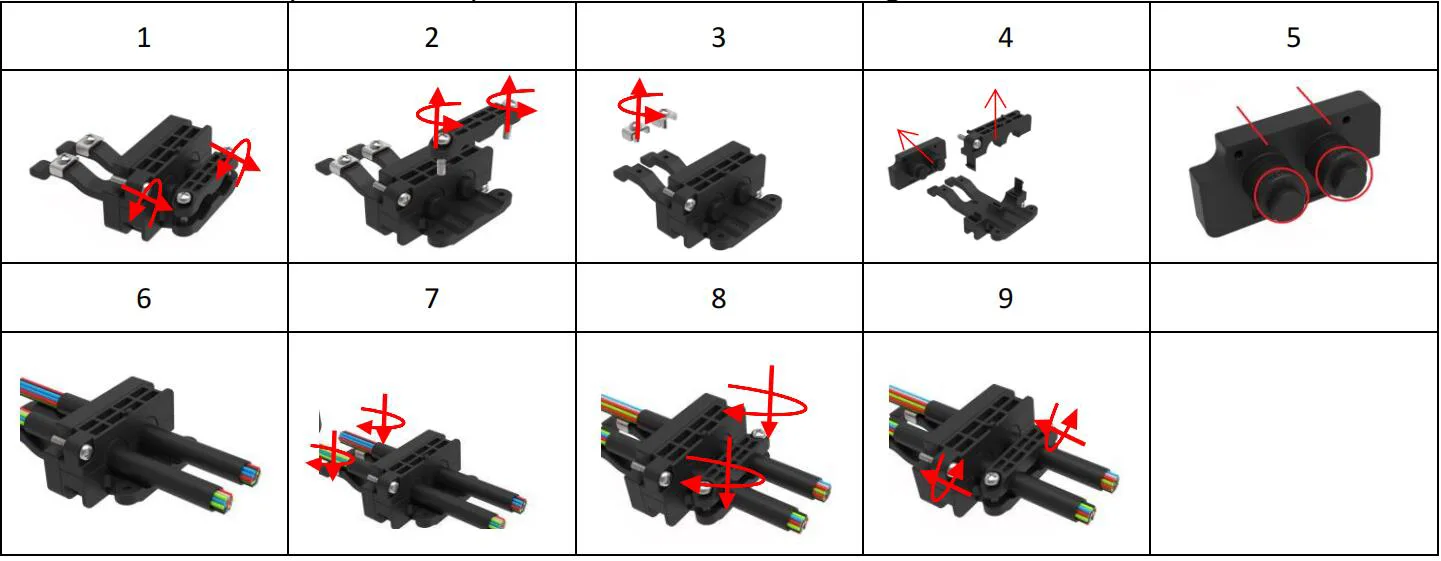

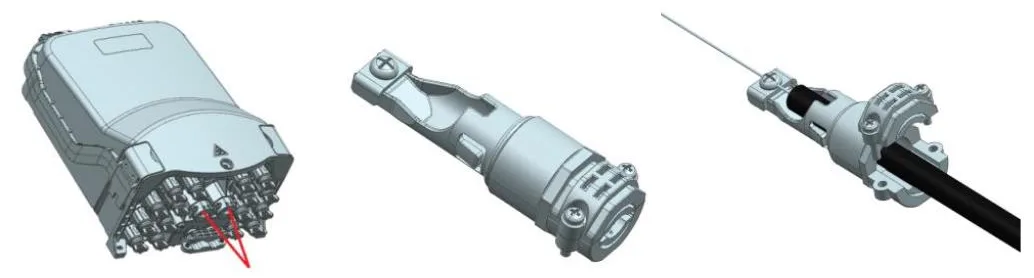

5.2 Tez vilkasi

1. Vintni bo'shating va ulanishni olib tashlang.

2. Vintni gol bo'shating va bosimni olib tashlang.

3. Kuchli a'zoning siqish plitasining vintni bo'shating.

4. rezina vilkasini va plastmassa qismlarini olib tashlang.

5. Kerak vilkasini kerakli kabel hajmiga qarab kesing.

6. Kelyuzilni kauchuk vilkasi orqali o'ting va kabelni rezina vilka bilan yig'ing.

7. Kuchli kuchni muqovasiga kiriting, bosimli bosimni bosing va kuch a'zosini tuzatish uchun vintni torting.

8. Bosim plitasini pastga bosing va optik kabelni tuzatish uchun vintni torting.

9. tarkibiy qismlarni optik kabel bilan pastki qismga suring va vintlarni torting.

5.3 optik tolali kabelni brifclash

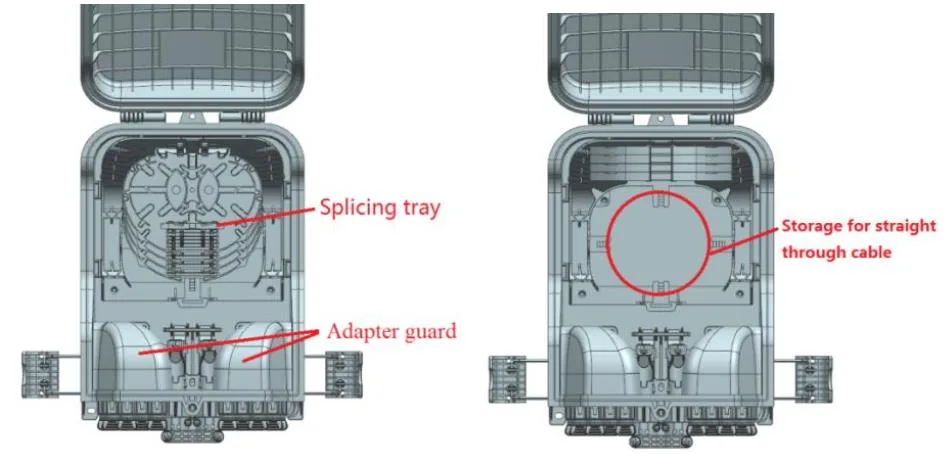

5.4 Mahsulot kabel usullari

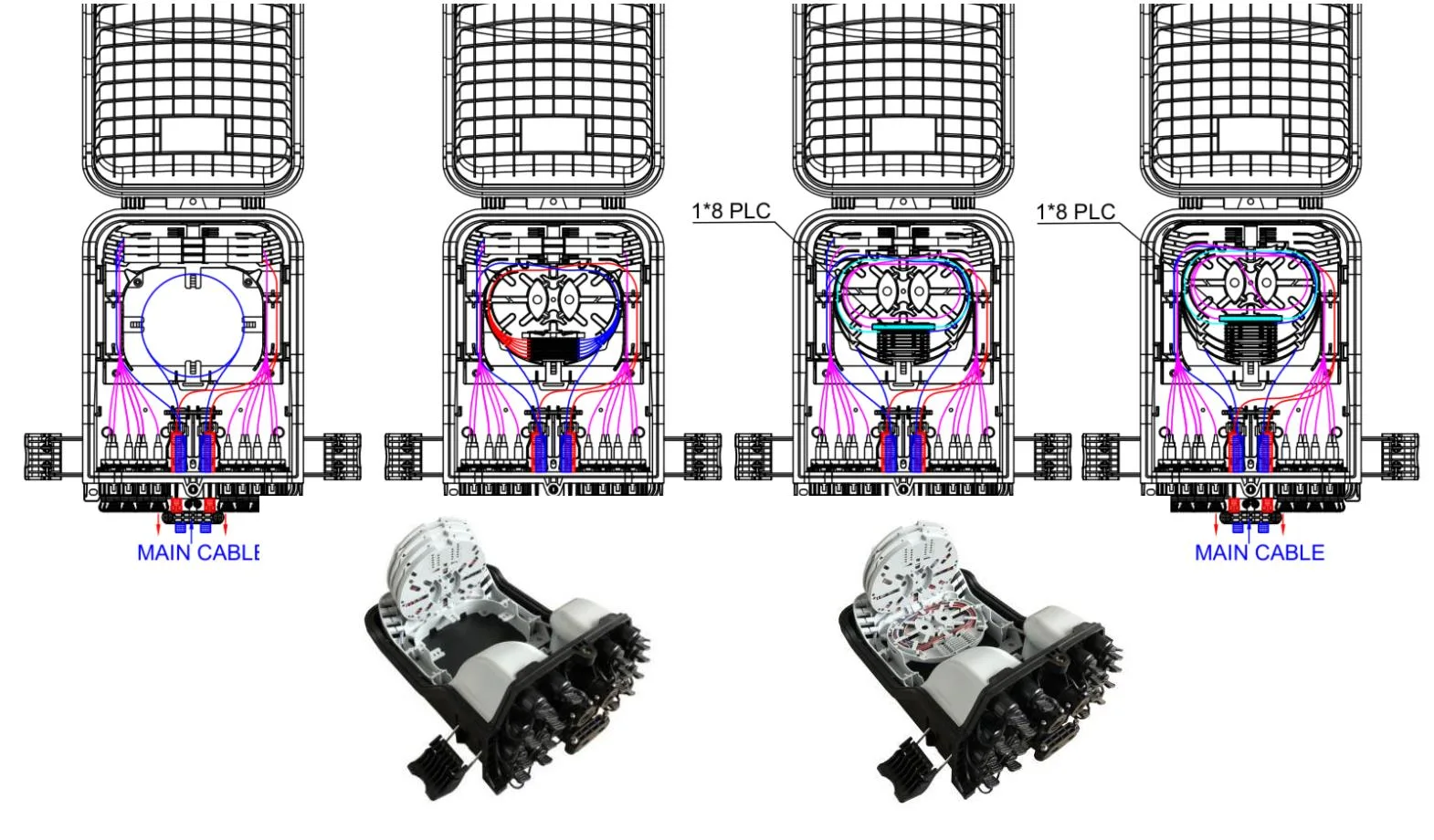

Gfs-16sx yo'naltirish bo'yicha diagramma

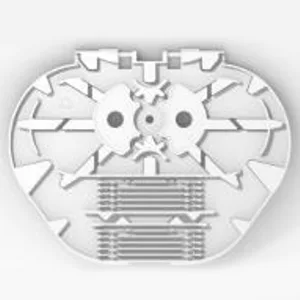

5.5 Spling Trail

Buyum	Safarli patnis a	Spling Tray B	Spteritter The A-1	Safr qilingan tola
O'lchamlari (H * w * d, mm)	134 * 104 * 8	134 * 104 * 4	134 * 104 * 8
Sof og'irlik (kg)	0.021	0.015	0.021
Rasm
Rang	Ral7035	Ral7035	Ral7035
Material	PC + ABS	PC + ABS	PC + ABS
Patnisning bo'linish qobiliyati (croefts)	12 (2 qatlamli issiq qichqiriqli xime yengi)	8 (1 ta issiqlik qisqichbaqasi	6 (2 qatlamli issiq qichqiriqli xime yengi)
Patnisning sapteri (Dona)	1 (1x2, 1x4, 1x8, 0,9 mm tola, 60x7x4mm)	/	1  (1x16, 0,9mm tola, 60x12x4mm)
Maksimal (kompyuterlar)	4	8	4
Odatiy (dona)	2	/	/
Eslatma: 1. Yuqoridagi tovoqlar talablarga muvofiq aralashtirish mumkin. 2. Konfiguratsiya qoidalari: 1a = 2b = 2c = 1D = 1e = 2F 3. Tola disklarining turlari doimiy ravishda o'sib bormoqda

Buyum	Safr qilingan tola	Spling Trayd D	Spling Tray	Traping Trap E-1
O'lchamlari (H * W * d, mm)	136 * 104 * 4	136 * 104 * 8	135 * 125 * 8	135 * 125 * 8
Sof og'irlik (kg)	0.018	0.024	0.033	0.033
Rasm
Rang	Ral7035	Ral7035	Ral7035	Ral7035
Material	PC + ABS	PC + ABS	PC + ABS	PC + ABS
Patnisning bo'linish qobiliyati (croefts)	12 (1 ta issiqlik qisqichbaqasi	24 (2 qatlamli issiqlik nurlari bilan himoyalanadigan yengli)	24 (2 qatlamli issiqlik nurlari bilan himoyalanadigan yengli)	18 (2 qatlamli issiqlik nurlari bilan himoyalanadigan yengli)
Patnisning sapteri (Dona)	/	/	1 (1x2, 1x4, 1x8, 0,9 mm tola, 60x7x4mm)	1 (1x16, 0,9mm tola, 60x12x4mm)
Maksimal (kompyuterlar)	8	4	4	4
Odatiy (dona)	/	/	/	/
Eslatma: 1. Yuqoridagi tovoqlar talablarga muvofiq aralashtirish mumkin. 4. Konfiguratsiya qoidalari: 1a = 2b = 2c = 1D = 1e = 2F 3. tola disklarining turlari doimiy ravishda o'sib bormoqda

5.3 Aksessuarlar

Yo'q	Qism nomi	Ma'lumot rasmlari	Birlik	Miqdori	Izoh
1	Foydalanuvchilar	/	kompyuterlar	1	Ichida
2	Spterter sinovi hisoboti	/	kompyuterlar	1	Ichida
3	Kalit		kompyuterlar	1	"D" turi
4	Issiqlikning qisqarishi mumkin bo'lgan himoya yengi		kompyuterlar	16	L = 45mm, Mijozning talabi sifatida ixtiyoriy
5	Neylon kabel bog'i		kompyuterlar	10	3x100mm
6	Yalang'och tolani himoya qilish naychasi		kompyuterlar	1	Od5mm x 50cm
7	Devorga o'rnatilgan to'plam		sozlamoq	1	Mijozning talabi sifatida ixtiyoriy. Kengaytirilgan plastik plastik plap ph2.5x40mm, Filips o'z-o'zini boshqarish vintlari m5x40mm.
8	Qutb o'rnatilgan to'plam		sozlamoq	1	Mijozning talabi sifatida ixtiyoriy
9	Aerely o'rnatilgan to'plam		sozlamoq	1	Mijozning talabi sifatida ixtiyoriy
10	Kabelni saqlash patnisini to'kib tashlang		kompyuterlar	2	Mijozning talabi sifatida ixtiyoriy

6. Atrof-muhit xususiyatlari

Ushbu mahsulot Roh ekologik himoya qilish bo'yicha ko'rsatmalariga va qo'rg'oshin, kadmiy, simob, hexavalent xromining mazmuni, polibriny Bipenyl (PBDE) chegarasidan oshmaydi.

7. O'rnatish

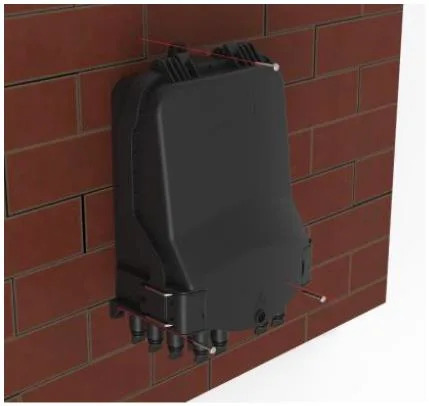

7.1. Devorga o'rnatiladigan o'rnatish

2-jadvalda 3-chi teshikka aylanib, 2-jadvalda plagh7.5 * 40 ni kengaytirish, teshiklarni moslashtirish va mahkamlash uchun vintlardan foydalanish uchun katakchani joylashtiring.

Devor o'rnatilgan o'rnatish

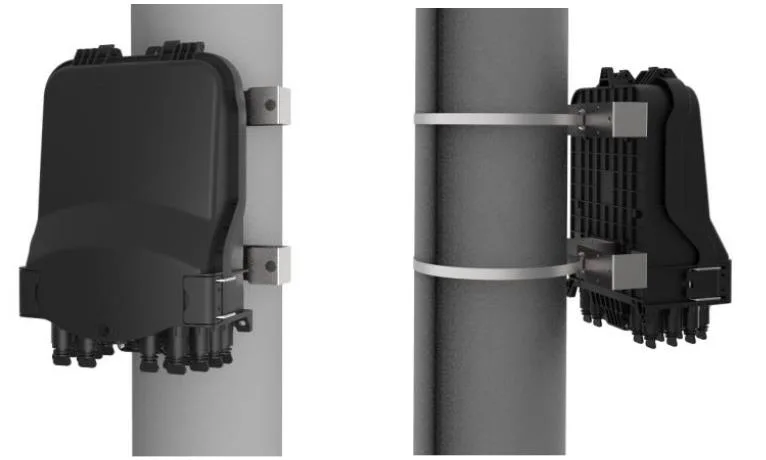

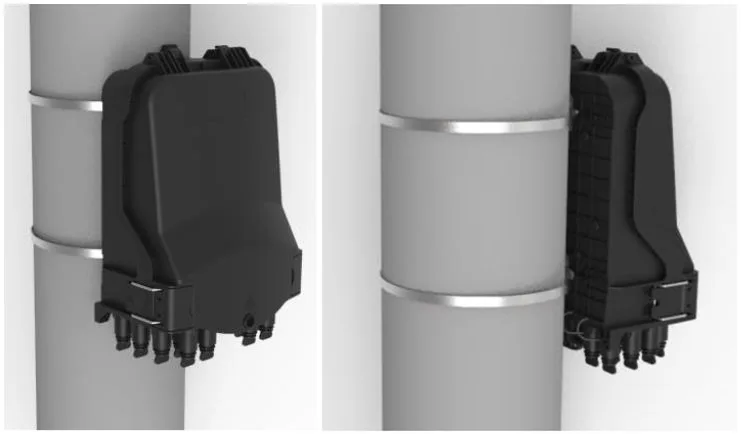

7.2. Qutbli o'rnatish

Orqa plastinkaning uyasi orasidan halqa uzukni o'ting va uni telekommunikatsiya qutbiga mahkamlang

Pole o'rnatilgan o'rnatish

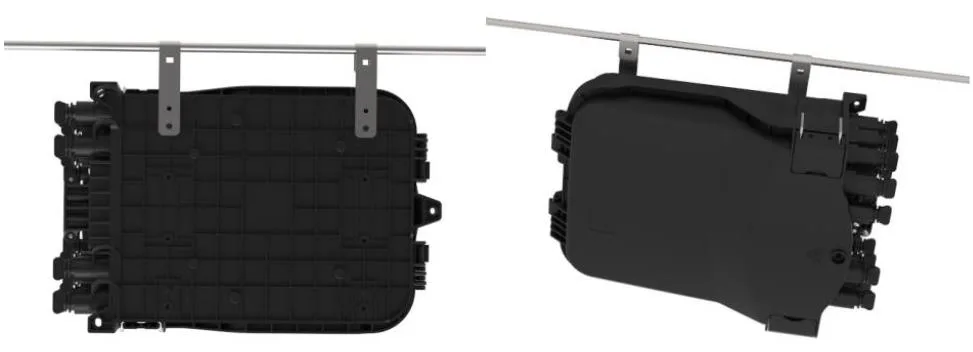

7.3

Telefonka osilgan karvoning shassi ustiga o'rnatilgan ikkitaini bog'lang, so'ngra murvatlar

Ortiqcha tuzilish

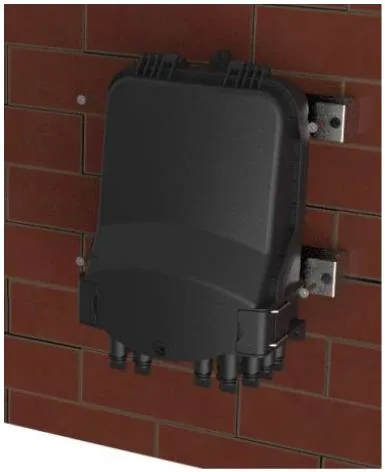

7.4 Devorga o'rnatiladigan o'rnatish

Devorning bir tomchini saqlash yo'lining o'lchamiga ko'ra devordagi 4 teshik burg'ulash, kengaytirish plage plug 75 * 40, teshiklarni moslashtirish va vintlar bilan mahkamlang.

Devorga o'rnatiladigan o'rnatish

7.5 Xochni o'rnatish moslamasi (tomchi kabelli saqlash uchun patnis bilan)

Zanglamaydigan po'lat kamarni bir tomchi kabelni saqlash patnisining uyasi orqali o'ting va uni qutbga soling.

Qutbli o'rnatish (tomchi kabelni saqlash paketi bilan)

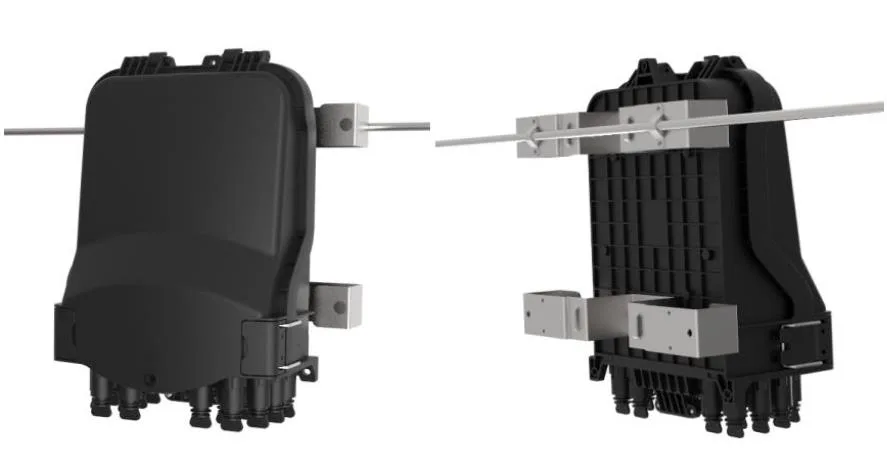

7.6. Aerelektsiyalash moslamalari (tomchi kabelni saqlash pikiligi bilan)

Messenger-ga tarqatish oynasini tuzatish uchun kichik metall plastinkadan foydalaning.

Aerelektsiyalash moslamalari (tomchi kabelni saqlash pikiligi bilan)

8. Urug 'ishlashi

8.1 Oldindan ulangan adapter - a (e)

⚫ O'qni ulagichli ulagichning bir qismini aylantiring va chang qopqog'ini oling.

⚫ Fiber ulagichining yuqoridagi qismidan yuqori, tola ulagichni rozetkaga joylashtiring va keyin o'qni aylantiring soat yo'nalishi bo'yicha bir qism.

8.2 Oldindan ulangan adapter - b (XL)

Sc optik tola ulagichini bo'sh qismlarini o'z navbatida ulang va keyin adapterga ulang;

 XL-ni plastik kalitli adapterda oldindan ulangan adapterni o'rnating;

The Snap-ning vilkasini qaka ichiga joylashtiring;

⚫ Kabel qisqichlari o'rnatiladi va chiziq vilkaga yaqin bo'lishi kerak;

⚫ Teri kabeli qisqichbaqasimon pechkaning qopqog'ini burch

8.3 Oldindan ulangan adapter - c

The chang qopqog'ini olib tashlash uchun strelka yo'nalishi bo'yicha optik tolaga prefored vilkasiga suring. O'q yo'nalishi bo'yicha adapterdagi chang qopqog'ini olib tashlash uchun tugmani bosing.

The Trafyorlangan vilkasini adapter qisqichbaqasi bilan mahkamlang. Ikki chang qopqoqlarini xuddi shu tarzda ulang.

⚫ O'rnatilgan yig'imli vilka tog 'uzukni qisib qo'yadi va keyin asosiy tanani orqaga ajratish uchun orqaga torting.

8.4 Oldindan ulangan adapter - d

 O'q hajmining soat yo'nalishi bo'yicha oldindan ulangan vilkasini aylantiring va strelka yo'nalishi bo'yicha oldindan ulangan vilka va chang qopqog'ini oching.

⚫ Oldinga ulangan plug d va oldindan ulangan adapter d stent yo'nalishi bo'yicha ulang va soat yo'nalishi bo'yicha vilkasini mahkamlash uchun aylantiring.

8.5 Oldindan ulangan adapter - e (a)

 STREMning soat miliga teskari tomonga o'ting va strelka yo'nalishi bo'yicha oldindan ulangan vilka va chang qopqog'ini oching

Tasma ulangan plug e va oldindan ulangan adapterni strelka yo'nalishi bo'yicha ulang va uni o'rnating.

8.6 Oldindan ulangan adapter - sc

Sc optik tola ulagichini bo'sh qismlarini o'z navbatida ulang va keyin adapterga ulang;

 XL-ni plastik kalitli adapterda oldindan ulangan adapterni o'rnating;

The Snap-ning vilkasini qaka ichiga joylashtiring;

⚫ Kabel qisqichlari o'rnatiladi va chiziq vilkaga yaqin bo'lishi kerak;

Teridagi charm kabel kabeli kelegichasini burim bilan vidalang.

8.7 Oldindan ulangan adapter - g

9. Paket

Pufakcha sumkada 1pc, 420 * 350 mm;

Kichkina kartonda 1 dok, 340 * 230 * 150 mm, yalpi og'irligi 1,5 kg;

Katta gofrirovka qilingan kartonda 10 dona, 480 * 360 * 805 mm, yalpi og'irligi 16 kg.
