On-ulactorited optik tolali kabel taqsimlash qutisi gfs-8sx

1. Umumiy

1.1 tavsifi

FTTx tarmoqlarini taqsimlashning eng ilg'or uskunalari kabi optik taqsimot qutisi sifatida oldindan va ishonchli aloqa, FTTx tarmog'ini yaxshilash va boshqarish.

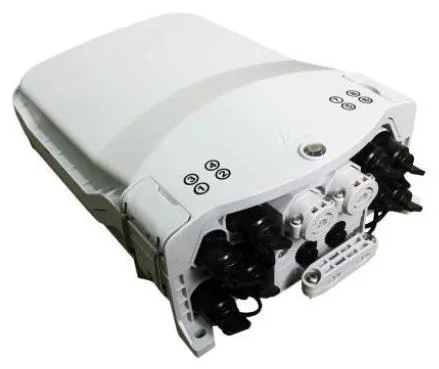

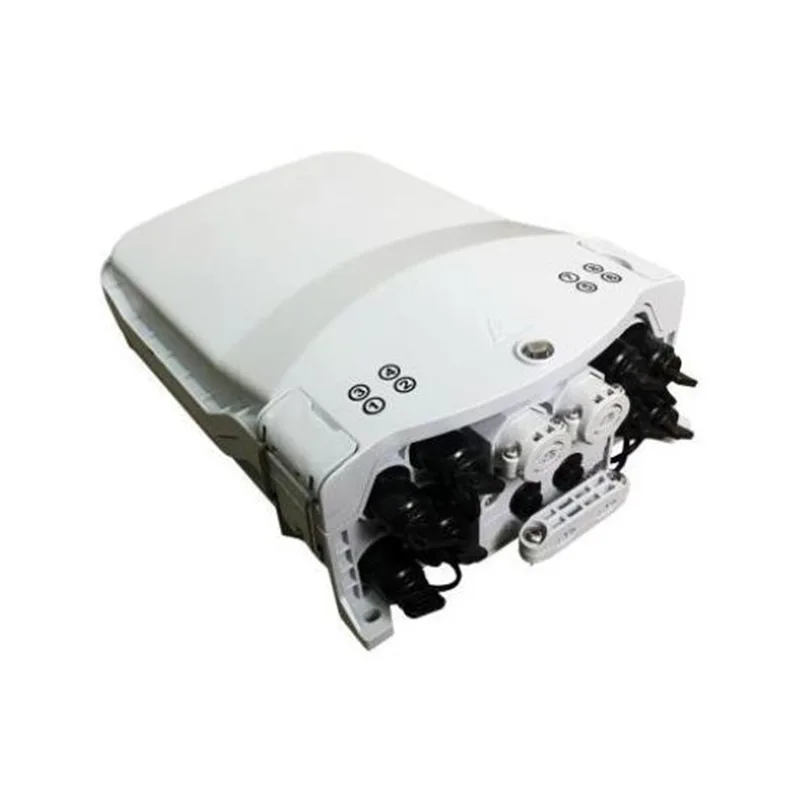

Gfs-8sx ning ko'rinishi

1.2 standart

Takliflar standartlarga muvofiq ishlab chiqarilgan, ishlab chiqarilgan va sinovdan o'tgan.

1.3 Ilovalar Atrof

2. Xususiyatlar

1. Kengaytirilgan tuzilma dizayni, oson foydalanish va oqilona yo'naltirish.

2. Material: PC + ABS.

3. Namlikning isboti, suv o'tkazmaydigan, changga chidamli, qarishga qarshi.

4. Xavfsizlik darajasi IP65-ga qadar.

5. 1 Officic Kabel kirish, 2 ta filial optik kabeli va 8 ta oldindan ulangan adapterlar.

6. Turli xil rangli tovoqlar mavjud.

7. O'rnatish usuli: qutbli o'rnatilgan, aviatsiya o'rnatilgan, devor o'rnatilgan.

8. U 50 metr 5 mm.

3. Texnik xususiyatlari

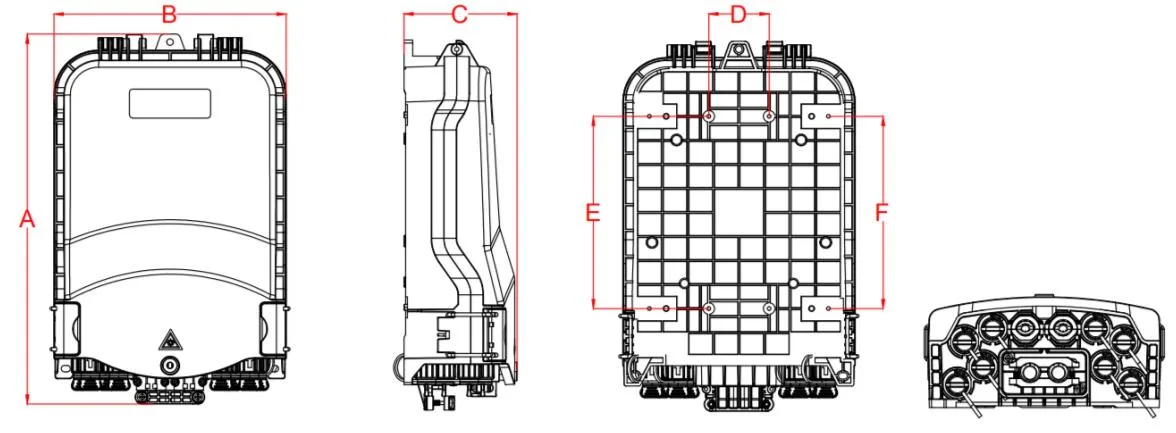

3.1 Mexanik shartlar

4. Konfiguratsiya

Asosiy optik parametrlar

Yuqoridagi jadvalda ko'rsatilgan optik parametrlar standart qiymatlardir va talablarga muvofiq sozlanishi mumkin.

5. Mahsulot rasm

5.1 Mahsulot kabeli usullari:

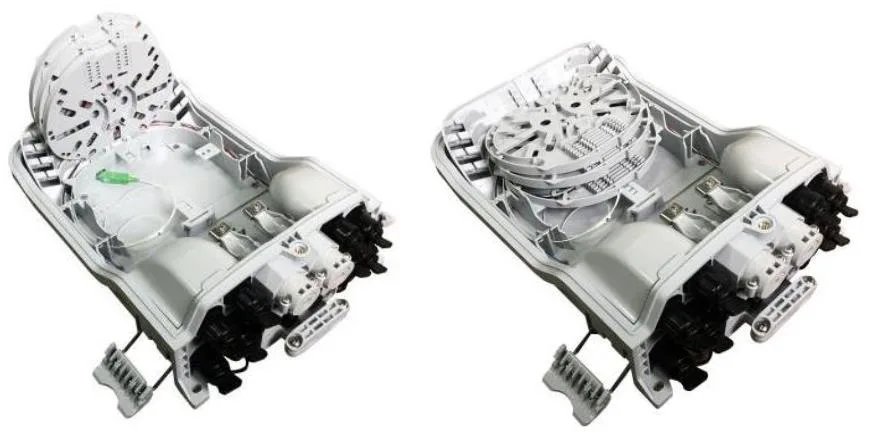

5.2 Konfiguratsiya

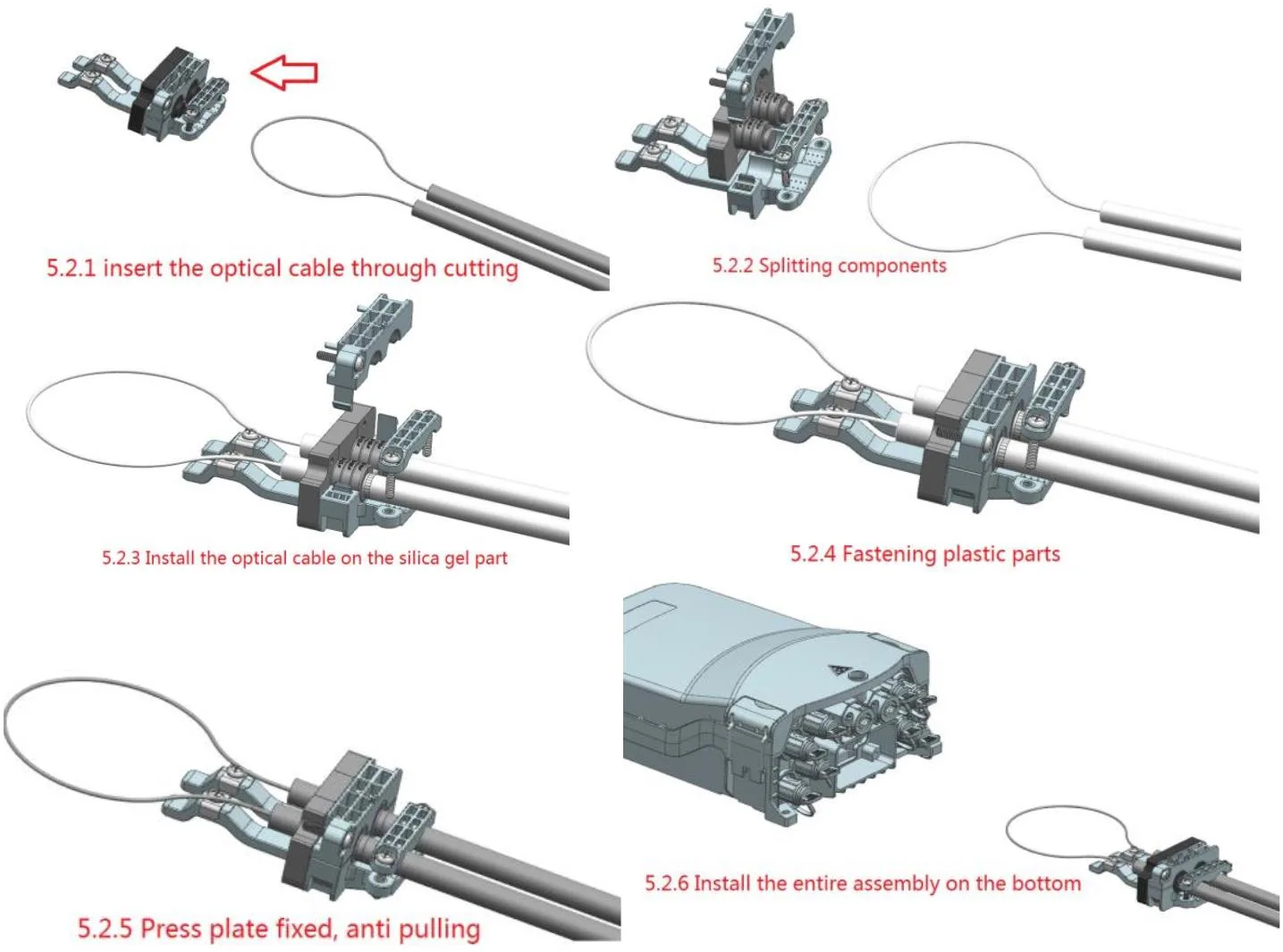

Tez vilka bilan tog 'kabelini tezkor o'rnatish, mahkamlash va muhrlash.

5.3 optik tolali kabelni brifclash

5.4 Mahsulot kabel usullari

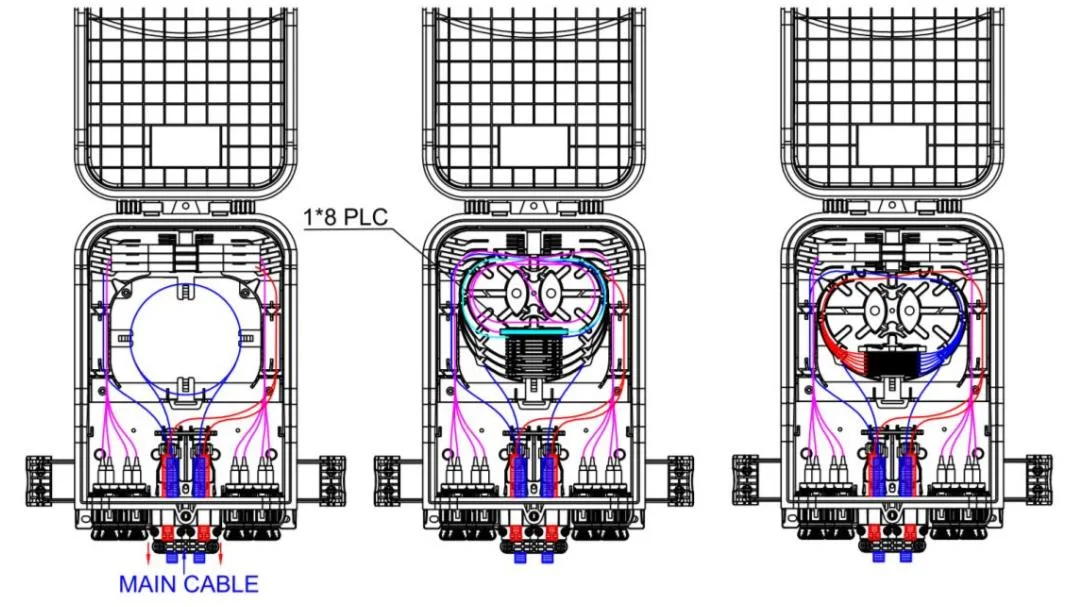

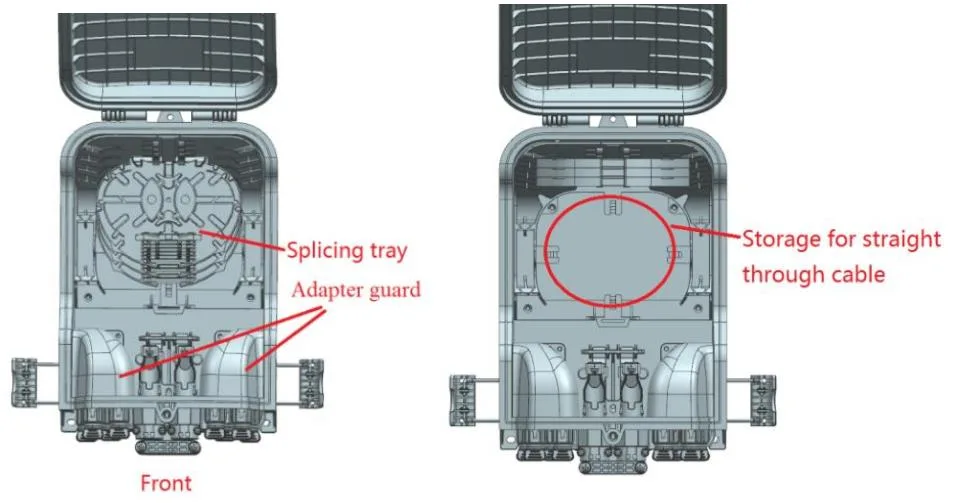

Gfs-8sx yo'nalishi bo'yicha diagramma

5.5 Spling Trail

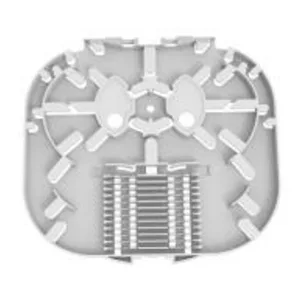

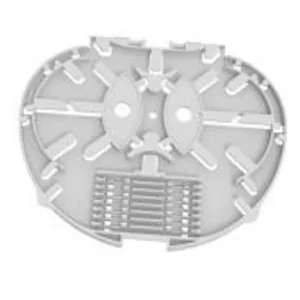

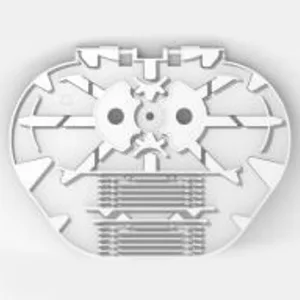

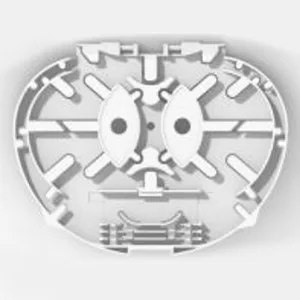

Buyum	Safarli patnis a	Spling Tray B	Spteritter The A-1
O'lchamlari (H * W * d, mm)	134 * 104 * 8	134 * 104 * 4	134 * 104 * 8
Sof og'irlik (kg)	0.021	0.015	0.021
Rasm
Rang	Ral7035	Ral7035	Ral7035
Material	PC + ABS	PC + ABS	PC + ABS
Qulfning bo'linishi (yadro)	12 (2 qatlamli issiq qichqiriqli himoya yengi)	8 (1 ta issiqlik qisqichbaqasi	6 (2 qatlamli issiqlik qisqichbaqasi
Patnisning sapteri (dona)	1 (plc 1x2, 1x4, 1x8, 0,9 mm tola, 60x7x4mm)	/	1 (plc 1x16, 0,9mm tola, 60x12x4mm)
Maksimal (kompyuterlar)	4	8	4
Odatiy (dona)	1	/	/

Eslatma:

1. Yuqoridagi tovoqlar talablarga muvofiq aralashtirish mumkin.

2. Konfiguratsiya qoidalari: 1a = 2b = 2c = 1D = 1E

3. tola disklarining turlari doimiy ravishda o'sib bormoqda

Buyum	Safr qilingan tola	Spling Trayd D	Spling Tray	Traping Trap E-1
O'lchamlari (H * W * d, mm)	136 * 104 * 4	136 * 104 * 8	135 * 125 * 8	135 * 125 * 8
Sof og'irlik (kg)	0.018	0.024	0.033	0.033
Rasm
Rang	Ral7035	Ral7035	Ral7035	Ral7035
Material	PC + ABS	PC + ABS	PC + ABS	PC + ABS
Qulfning bo'linishi (yadro)	12 (issiq qichqiriqli himoya yengining 1 qatlami)	24 (2 qatlamli issiq qichqiriqni himoya qilish bo'yicha yeng)	24 (2 qatlamli issiq qichqiriqni himoya qilish bo'yicha yeng)	18 (2 qatlamli issiq qichishish bilan himoyalangan yengli)
Patnisning sapteri (dona)	/	/	1 (plc 1x2, 1x4, 1x8, 0,9 mm tola, 60x7x4mm)	1 (plc 1x16, 0,9mm tola, 60x12x4mm)
Maksimal (kompyuterlar)	8	4	4	4
Odatiy (dona)	2	/	/	/

Eslatma:

1. Yuqoridagi tovoqlar talablarga muvofiq aralashtirish mumkin.

3. Konfiguratsiya qoidalari: 1a = 2b = 2c = 1D = 1e

3. tola disklarining turlari doimiy ravishda o'sib bormoqda

5.6 aksessuarlar

Yo'q	Qism nomi	Ma'lumot rasmlari	Birlik	Miqdori	Izoh
1	Foydalanuvchilar	/	kompyuterlar	1	Ichida
2	Spterter sinovi hisoboti	/	kompyuterlar	1	Ichida

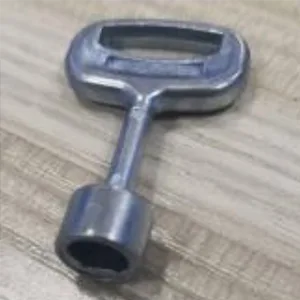

3	Kalit		kompyuterlar	1	"D" turi

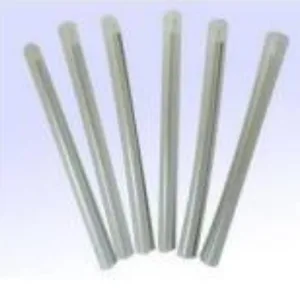

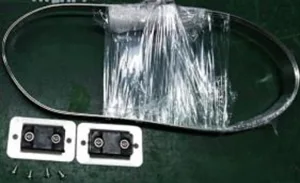

4	Issiqlikning qisqarishi mumkin bo'lgan himoya yengi		kompyuterlar	8	L = 45mm

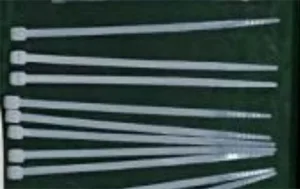

5	Neylon kabel bog'i		kompyuterlar	10	3x100mm

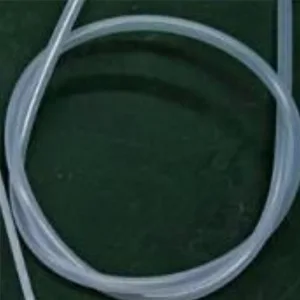

6	Yalang'och tolani himoya qilish naychasi		kompyuterlar	1	Od4mm x 50cm

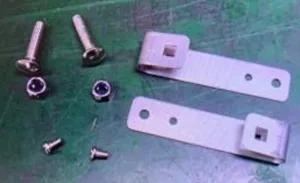

7	Devorga o'rnatilgan to'plam		sozlamoq	1	Mijozning talabi sifatida ixtiyoriy. (Kengaytirilgan plastik plastik plastik plagin phetips, filiplar m5x40mm.)
8	Qutb o'rnatilgan to'plam		sozlamoq	10	Mijozning talabi sifatida ixtiyoriy
9	Aerely o'rnatilgan to'plam		sozlamoq	10	Mijozning talabi sifatida ixtiyoriy
10	Kabelni saqlash patnisini to'kib tashlang		sozlamoq	10	Mijozning talabi sifatida ixtiyoriy

6. Atrof-muhit xususiyatlari

Ushbu mahsulot Roh ekologik himoya qilish bo'yicha ko'rsatmalariga va qo'rg'oshin, kadmiy, simob, hexavalent xromining mazmuni, polibriny Bipenyl (PBDE) chegarasidan oshmaydi.

7. O'rnatish

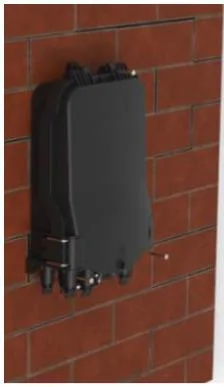

7.1. Devorga o'rnatiladigan o'rnatish

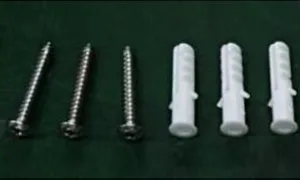

2-jadvalda 3-chi teshikka aylanib, 2-jadvalda kengaytirish plag plagin plag plaginini kengaytirish, qutilarni mahkamlash uchun qutiga joylashtiring va vintlardan foydalaning.

Devor o'rnatilgan o'rnatish

7.2. Qutbli o'rnatish

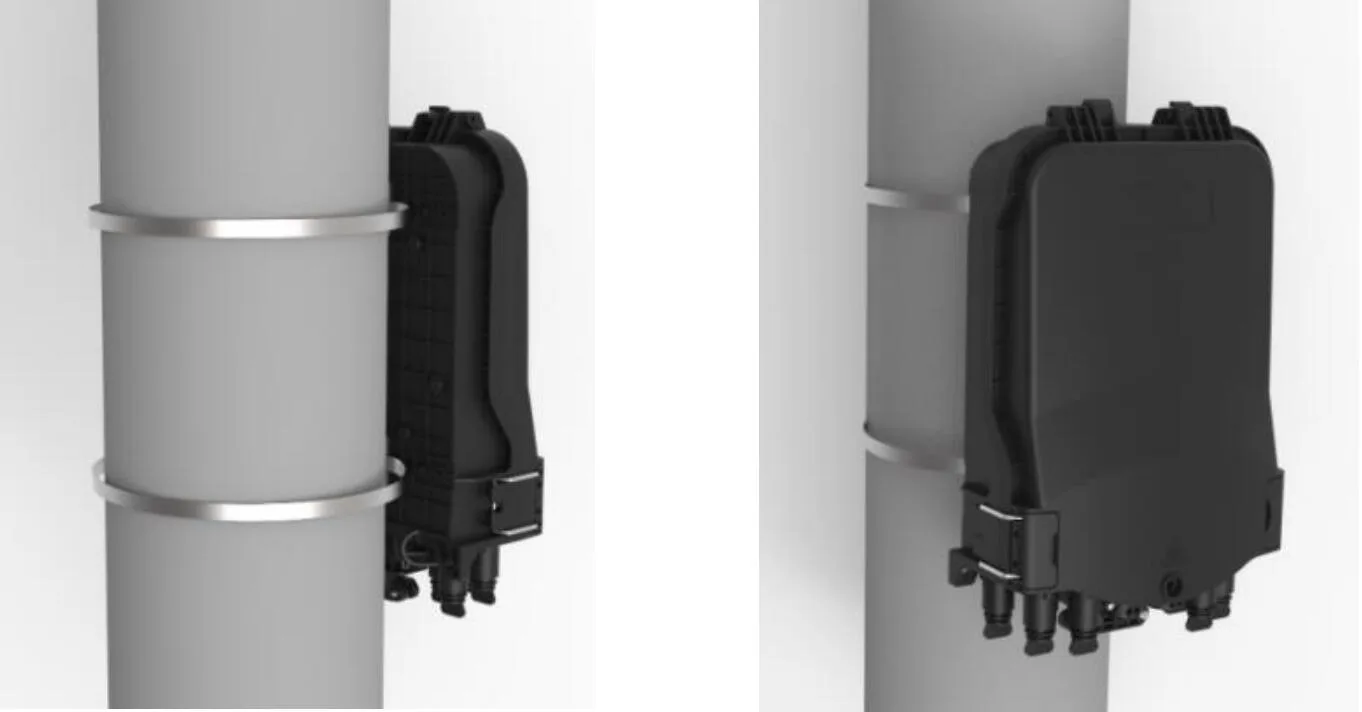

Orqa plastinkaning uyasi orasidan halqa uzukni o'ting va uni telekommunikatsiya qutbiga mahkamlang

Pole o'rnatilgan o'rnatish

7.3

Telefonda osilgan shasnda o'rnatilgan ikkitani bog'lang, so'ng murvatlar o'rnatilgan holda, ishning oldini oling.

Ortiqcha tuzilish

7.4 Devorga o'rnatiladigan o'rnatish

Devorning bir tomchini saqlash yo'lining o'lchamiga ko'ra devordagi 4 teshik burg'ulash, kengaytirish plage plug 75 * 40, teshiklarni moslashtirish va vintlar bilan mahkamlang.

Devorga o'rnatiladigan o'rnatish

7.5 Xochni o'rnatish moslamasi (tomchi kabelli saqlash uchun patnis bilan)

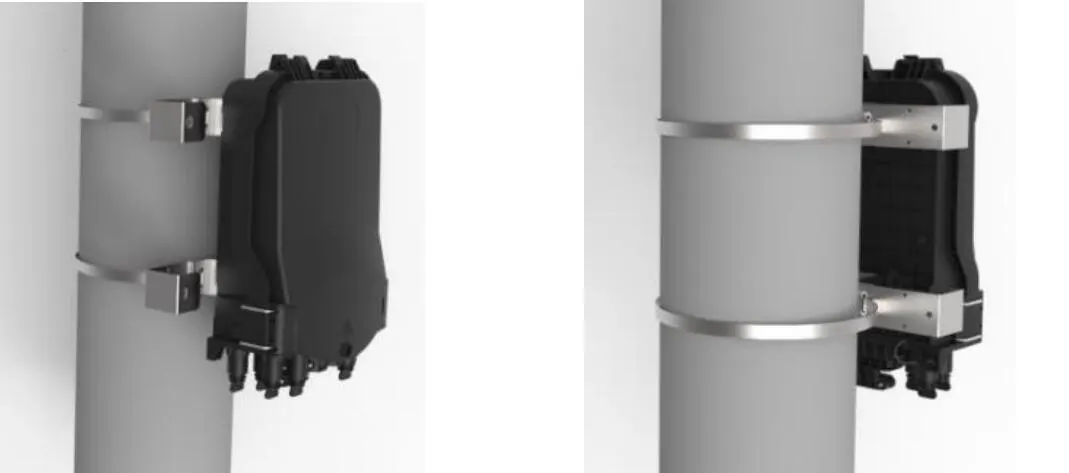

Zanglamaydigan po'lat kamarni bir tomchi kabelni saqlash patnisining uyasi orqali o'ting va uni qutbga soling.

Qutbli o'rnatish (tomchi kabelni saqlash paketi bilan)

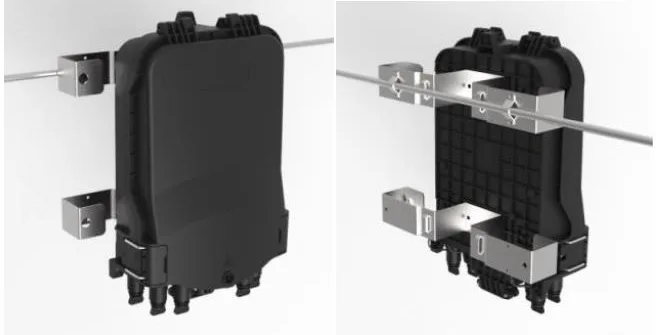

7.6 Aeripediyani o'rnatish

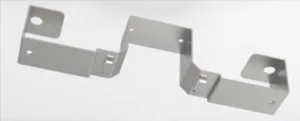

Messenger-ga tarqatish oynasini tuzatish uchun kichik metall plastinkadan foydalaning.

Aerelektsiyalash moslamalari (tomchi kabelni saqlash pikiligi bilan)

8. Urug 'ishlashi

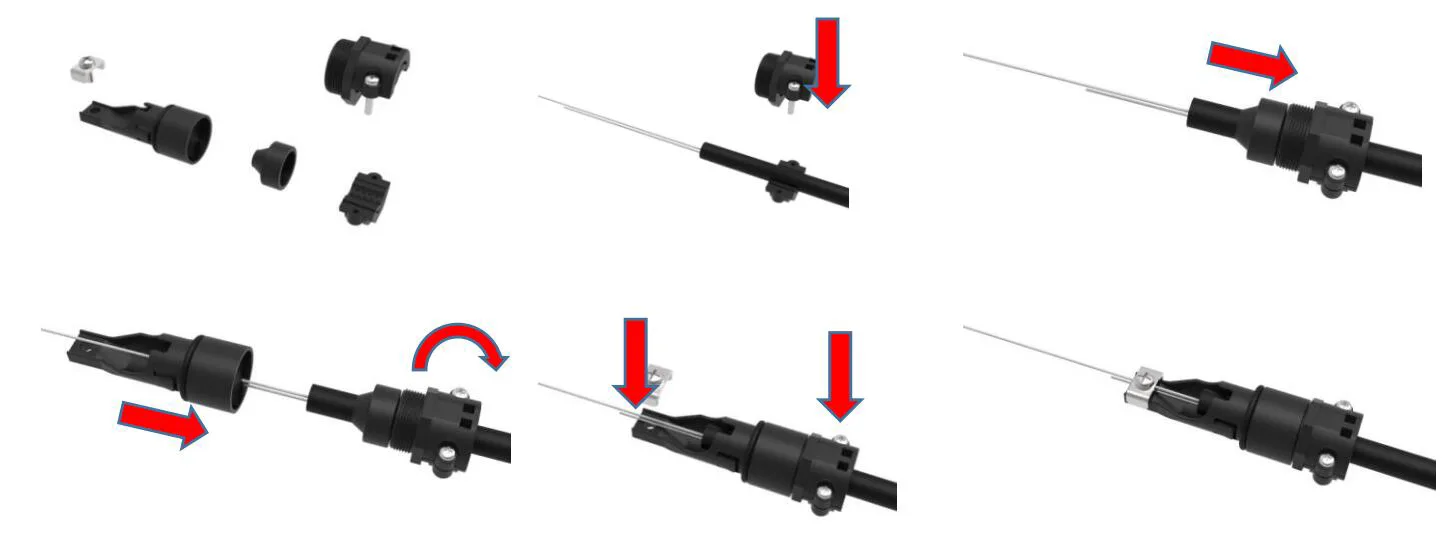

8.1 Oldindan ulangan adapter - a (e)

⚫ O'qni ulagichli ulagichning bir qismini aylantiring va chang qopqog'ini oling.

⚫ Fiber ulagichining yuqoridagi qismidan yuqori, tola ulagichni rozetkaga joylashtiring va keyin o'qni aylantiring soat yo'nalishi bo'yicha bir qism.

8.2 Oldindan ulangan adapter - b (XL)

Sc optik tola ulagichini bo'sh qismlarini o'z navbatida ulang va keyin adapterga ulang;

 XL-ni plastik kalitli adapterda oldindan ulangan adapterni o'rnating;

The Snap-ning vilkasini qaka ichiga joylashtiring;

⚫ Kabel qisqichlari o'rnatiladi va chiziq vilkaga yaqin bo'lishi kerak;

⚫ Teri kabeli qisqichbaqasimon pechkaning qopqog'ini burch

8.3 Oldindan ulangan adapter - c

The chang qopqog'ini olib tashlash uchun strelka yo'nalishi bo'yicha optik tolaga prefored vilkasiga suring. O'q yo'nalishi bo'yicha adapterdagi chang qopqog'ini olib tashlash uchun tugmani bosing.

The Trafyorlangan vilkasini adapter qisqichbaqasi bilan mahkamlang. Ikki chang qopqoqlarini xuddi shu tarzda ulang.

⚫ O'rnatilgan yig'imli vilka tog 'uzukni qisib qo'yadi va keyin asosiy tanani orqaga ajratish uchun orqaga torting.

8.4 Oldindan ulangan adapter - d

 O'q hajmining soat yo'nalishi bo'yicha oldindan ulangan vilkasini aylantiring va strelka yo'nalishi bo'yicha oldindan ulangan vilka va chang qopqog'ini oching.

⚫ Oldinga ulangan plug d va oldindan ulangan adapter d stent yo'nalishi bo'yicha ulang va soat yo'nalishi bo'yicha vilkasini mahkamlash uchun aylantiring.

8.5 Oldindan ulangan adapter - e (a)

 STREMning soat miliga teskari tomonga o'ting va strelka yo'nalishi bo'yicha oldindan ulangan vilka va chang qopqog'ini oching

Tasma ulangan plug e va oldindan ulangan adapterni strelka yo'nalishi bo'yicha ulang va uni o'rnating.

8.6 Oldindan ulangan adapter -f -f

Sc optik tola ulagichini bo'sh qismlarini o'z navbatida ulang va keyin adapterga ulang;

 XL-ni plastik kalitli adapterda oldindan ulangan adapterni o'rnating;

The Snap-ning vilkasini qaka ichiga joylashtiring;

⚫ Kabel qisqichlari o'rnatiladi va chiziq vilkaga yaqin bo'lishi kerak;

Teridagi charm kabel kabeli kelegichasini burim bilan vidalang.

8.7 Oldindan ulangan adapter - g

9. Paket
