Oldindan tugatilgan dumaloq optik tolali kabel

Oldindan tugatilgan yumaloq tolali optik tomchi kabellar tez va aniq ulanish tizimi orqali Fiber to Home (FTTH) uchun mustahkam va muhrlangan ulanish yechimini ta'minlaydi, bu esa o'rnatish vaqtini, texnik xatolar va texnik xizmat ko'rsatishni kamaytiradi. Bundan tashqari, u tarmoqning yuqori ishonchliligi va mustahkamligini kafolatlaydi.

So'rov yuborish

Mahsulot tavsifi

Mahsulot toifasi: Uyga tola (FTTH) ulanish yechimlari
Asosiy funktsiya: mustahkamlangan SC/APC tugatilishi bilan tez o'rnatiladigan ulash va ishga tushirish kabeli.
Muvofiqlik: Optik interfeys ishlashi uchun IEC 61754-4 standartlariga javob beradi.

Orientalfiber uy-joy va tijorat tolalarini joylashtirish uchun yuqori samarali yechim sifatida oldindan tugatilgan dumaloq tolali optik tolali kabelni taqdim etadi. Jiangsu Xuben Photoelectric Technology Co., Ltd tomonidan ishlab chiqilgan ushbu kabel turli xil ekologik sharoitlarda barqaror signal uzatilishini ta'minlash uchun mustahkam mexanik himoyani nozik muhandislik ulagichlari bilan birlashtiradi.

Mahsulot ta'rifi va funktsional doirasi

Oldindan tugatilgan yumaloq tolali optik tolali kabel - bu mustahkamlangan SC/APC ulagichi bilan zavod tugatilgan yuqori kuchlanishli 5 mm dumaloq kabeldan tashkil topgan ixtisoslashtirilgan optik birikma. Standart dala bilan tugatilgan kabellardan farqli o'laroq, bu oldindan ulangan yechim tarmoqning ishlash muddati davomida past kiritish yo'qotilishi va yuqori qaytish yo'qotilishini ta'minlash uchun yuqori sifatli tsirkonyum ferruldan foydalangan holda abonent uchida joyida ulash zaruratini yo'q qiladi.

Asosiy afzalliklari va texnik mukammalligi

1. Aniq muhandislik

Oldindan tugatilgan dumaloq optik tolali kabel A tomonida mustahkamlangan SC/APC ulagichiga ega bo'lib, muhrlangan, ob-havoga chidamli ulanishni ta'minlaydi. Zirkonyum ferrullardan foydalanish barqaror hizalanishni kafolatlaydi, harorat o'zgarishi yoki mexanik tebranish tufayli signalning buzilishi xavfini kamaytiradi.

2. Kengaytirilgan chidamlilik

Uzoq umr ko'rish uchun qurilgan kabel konstruktsiyasi quyidagilarni o'z ichiga oladi:

HDPE/LSZH tashqi ko'ylagi: UV nurlanishiga va atrof-muhit ta'siriga chidamliligini ta'minlaydi.

Suv o'tkazmaydigan komponentlar: Birlashtirilgan shisha tolali va aramid iplar namlikning kirib kelishini oldini oladi.

G657A1/A2 tolasi: shahar FTTH muhitlarida qat'iy marshrutlash uchun muhim bo'lgan yuqori egilishga sezgir bo'lmagan ishlashni taklif qiladi.

3. Optimallashtirilgan joylashtirish samaradorligi

Oldindan tugatilgan dumaloq optik tolali kabeldan foydalangan holda, telekommunikatsiya operatorlari o'rnatish vaqtini sezilarli darajada qisqartirishi mumkin. B tomonidagi "ochiq uchi" tarqatish nuqtasida yakuniy tugatishdan oldin o'tkazgichlar orqali oson tortish imkonini beradi.

Ilova maydonlari

Oldindan tugatilgan dumaloq tolali optik tolali kabelning ko'p qirraliligi uni turli yuqori talab qilinadigan tarmoqlar uchun mos qiladi:

Telekommunikatsiyalar: uy-joy provayderlari uchun so'nggi mil FTTH ulanishlari.

Radioeshittirish: radio va televidenie tarmoqlari uchun signal uzatish.

Sanoat infratuzilmasi: aqlli tarmoqlar, temir yo'l tranziti va avtomobil yo'llari monitoringi tizimlari uchun oldingi ulanishlar.

Mahalliy tarmoqlar (LAN): kampus yoki ofis majmualari uchun yuqori tezlikda ma'lumotlarni uzatish.

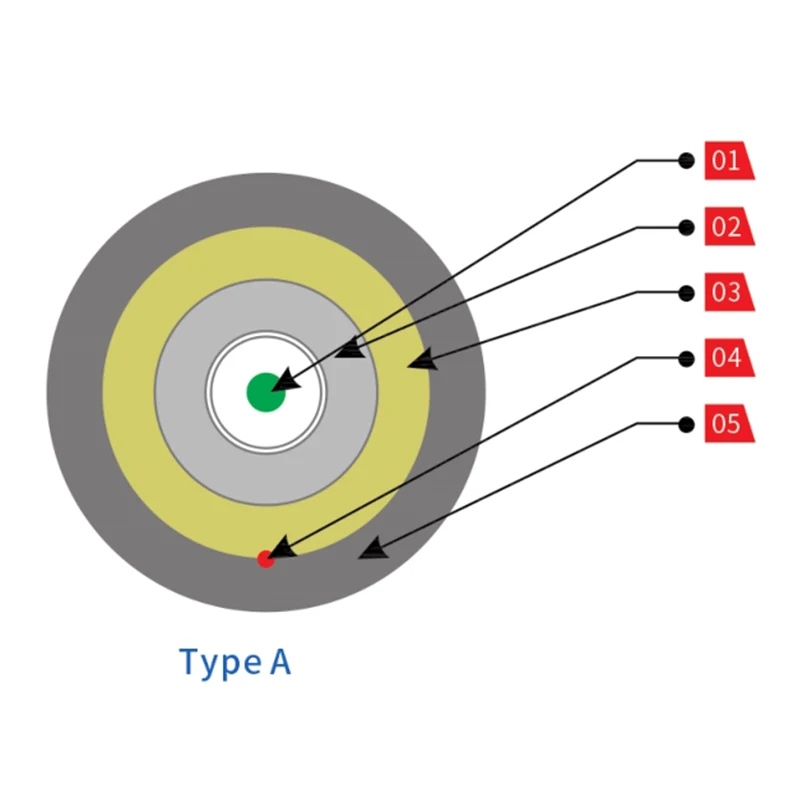

Strukturani chizish

900 mkm bufer

PBT trubkasi

Suv o'tkazmaydigan shisha tolali va aramid ipli tolali tamponlar

Ripcord

LSZH ko'ylagi

Pre-terminated Round Fiber Optic Drop Cable

A turi

900 mkm bufer

Ichki qoplama

Suv o'tkazmaydigan shisha tolali va aramid ipli tolali tamponlar

Kuchli a'zo

Ripcord

Tashqi qoplama

Moviy rang chizig'i

Pre-Terminated Round Fiber Optic Drop Cable

B turi

Ulagich tafsilotlari

Model: E turi

Rang: Qora

Material: PC + ABS

Ulagich: SC/APC

Qo'llaniladigan kabel: 5 mm tomchi kabel

Xususiyatlari

Modulli dizayn, kengaytirish oson

U tashqarida ishlashi va o'rnatilishi mumkin

Himoya darajasi: IP68

RL: ≥55dB

Pre-Terminated Round Fiber Optic Drop Cable

Optik spetsifikatsiyalar

Parametr	Qiymat
Ulagich turi	E turi
Ulagichni kiritish yo'qolishi (dB)	IL: ≤0,3dB Maks. 0,3dB + 0,4dB/km * L(km) @ 1310nm Maks. 0,3dB + 0,35dB/km * L(km) @ 1550nm IEC 61300-3-4 B usuliga muvofiq
Ulagichning qaytish yo'qolishi (dB)	RL: ≥55dB Min. 60dB @ 1310 va 1550nm IEC 61300-3-6 ga muvofiq
Kabel uzunligi (m)	50, 100, 150, 200, 250 va boshqalar
Himoya darajasi	IP 68

Kabelni yig'ish

Qo'shish yo'qolishi: Maks. 0,3dB + 0,35dB/km * L(km) @ 1310nm

Maks. 0,3dB + 0,21dB/km * L(km) @ 1550nm

IEC 61300-3-4 ga muvofiq B usuli

Qaytish yo'qotilishi: min. 60 dB @ 1310 va 1550nm

IEC 61300-3-6 ga muvofiq

Mexanik spetsifikatsiyalar

Element	Sinov usuli	Talab
Mustahkamlik chegarasi	IEC 60794-1-E1 (1000N/1soat)	Elyafning cho'zilishi ≤0,40% Qoldiq cho'zilish ≤ 0,05% Zaiflashuv o'zgarishi≤ 0,1 dB @1550nm
Yassilash	IEC 60794-1-E3 (15 daqiqada 1000 N/100 mm)	Zaiflashuv o'zgarishi ≤ 0,1 dB @1550nm
Ta'sir	IEC 60794-1-2-E4 (5N.m zarba va D=300mm)	Zaiflashuv o'zgarishi ≤ 0,1 dB @1550nm
Buralish	IEC 60794-1-2-E7 (25N yuk va 10 tsikl)	Zaiflashuv o'zgarishi ≤ 0,1 dB @1550nm
Egrilik	IEC 60794-1-2-E6 (D=100mm va 55N yuk, 25 tsikl)	Zaiflashuv o'zgarishi ≤ 0,1 dB @1550nm
Harorat diapazoni	IEC 60794-1-2-F1 (-15°C ~ + 65°C)	Zaiflashning o'zgarishi ≤ 0,2 dB @1550nm
Suvga kirish	IEC 60794-1-2-F5A (uzunligi 3 m, balandligi 1 m, 24 soat)	Yakuniy suv oqishi
Qopqoqning qisqarishi	EIA-RS-455-86 (85°C, 4HRS) EIA-RS-455-86（85°C，4））	≤ 5,0%
RoHs (2011/65/EI)	Mos keladi
