Zirhli kanalli kamon tipidagi optik tolali kabel

Orientalfiber ilmiy-tadqiqot ishlariga, yuqori samarali optik aloqa kabellarini ishlab chiqarishga va etkazib berishga e'tibor qaratadi va Zirhli kanalli kamon tipidagi Fiber Optik Drop Cable kanal kabellari va FTTH stsenariylari uchun moslashtirilgan asosiy optik uzatish mahsulotidir. Ushbu mahsulot kapalak kabelini asosiy optik aloqa bo'linmasi sifatida qabul qiladi, mustahkamlovchi elementlar, suv o'tkazmaydigan materiallar va zirhli qatlamlar bilan standartlashtirilgan strukturaviy dizaynni qabul qiladi va turli xil yotqizish muhitida optik signal uzatish vazifalarini barqaror bajaradi.

So'rov yuborish

Mahsulot tavsifi

Orientalfiber zirhli kanalli kamon tipidagi optik tolali tolali kabel kanallarni yotqizish uchun mo'ljallangan maxsus optik aloqa kabelidir. Markaziy optik aloqa bo'linmasi bo'lgan kapalak simi bilan u ikkala tomondan parallel mustahkamlovchi elementlar bilan jihozlangan, himoya qilish uchun suv o'tkazmaydigan lenta va alyuminiy lenta bilan o'ralgan va ekstrudirovka qilingan tashqi qobiq bilan qoplangan. Ushbu tuzilgan mahsulot FTTH loyihalari va kanal kabel tizimlarida barqaror optik signal uzatilishiga bag'ishlangan va optik tarmoq qurilishi uchun muhim yordamchi mahsulotdir.

Asosiy afzalliklari va savdo nuqtalari

Barqaror mexanik ishlash

Ushbu mahsulot professional konstruktiv dizayn bilan qurilgan bo'lib, ajoyib valentlik va siqilish qarshiligiga ega. O'rnatilgan mustahkamlovchi elementlar va zirhli qatlam ichki optik tolani samarali himoya qiladi, qurilish va kundalik foydalanish paytida tashqi kuch ekstruziyasi yoki tortish natijasida kelib chiqadigan shikastlanishdan qochadi, murakkab muhitda mahsulotning uzoq muddatli barqaror ishlashini ta'minlaydi.

Qulay qurilish va texnik xizmat ko'rsatish

Noyob nay dizaynini qabul qilib, Orientalfiber zirhli kanalli kamon tipidagi tolali optik tolali kabel tezda tozalash va ulashni qo'llab-quvvatlaydi, bu saytdagi qurilish jarayonini sezilarli darajada osonlashtiradi, o'rnatish muddatini qisqartiradi va keyinchalik texnik xizmat ko'rsatish va ta'mirlash qiyinchiliklarini kamaytiradi.

Ishonchli suv o'tkazmaydigan ishlash

Mahsulot namlik va suvning kirib borishini samarali ravishda blokirovka qiladigan quruq tuzilish va professional suv blokirovkasi dizaynini qabul qiladi. U nam va botqoqlangan kanal muhitiga moslashadi, suvning shikastlanishi mahsulotning uzatish ishiga ta'sir qilishini oldini oladi va kabelning xizmat qilish muddatini uzaytiradi.

Zavodni tugatishdan oldin qo'llab-quvvatlash

Standartlashtirilgan muhandislik qurilishi ehtiyojlarini qondirish uchun ushbu mahsulot zavodni oldindan tugatishni qo'llab-quvvatlaydi. Zavodda birlashtirilgan qayta ishlash mahsulot sifati va ishlashining izchilligini ta'minlaydi, joylarda ishlov berish xatolarini kamaytiradi va yirik va o'rta optik tarmoq loyihalarini qurish standartlariga mos keladi.

Texnik spetsifikatsiyalar

Orientalfiber turli loyihalarning moslashtirilgan ehtiyojlarini qondirish uchun zirhli kanalli kamon tipidagi optik tolali kabel uchun diversifikatsiyalangan texnik konfiguratsiya echimlarini taqdim etadi:

Yadro tuzilishi: markaziy kapalak simi + er-xotin parallel mustahkamlash elementlari
Himoya qatlami: suv o'tkazmaydigan lenta o'rash + alyuminiy lenta zirhli qatlam
Qopqoq materiali: yuqori chidamlilikdagi aşınmaya bardoshli va korroziyaga chidamli polimer material
Strukturaviy xususiyatlar: Quruq suvni blokirovka qiluvchi dizayn, oson qurilish uchun standart fleyta shakli
Qo'llash muhiti: Aloqa muhandisligining an'anaviy harorat va namlik diapazonlariga mos keladigan ichki va tashqi kanallarni yotqizishga moslash

Ilova maydonlari

Orientalfiber zirhli kanalli kamon tipidagi optik tolali kabel o'zining barqaror ishlashi bilan bir nechta optik aloqa stsenariylarida quyidagi asosiy sohalarni qamrab olgan holda keng qo'llaniladi:

FTTH (Fiber To The Home) tarmog'ini qurish, turar-joylarda keng polosali ulanish uchun barqaror optik uzatishni ta'minlaydi.
Mahalliy va xorijiy telekommunikatsiya sanoati operatorlarining standart kanal kabellari loyihalari
Radio va televidenie aloqa va axborot uzatish tizimlari
Sanoat stsenariylarida mahalliy tarmoq ma'lumotlarini uzatish tizimlari
Elektr energetikasi, temir yo'l tranziti, avtomobil yo'llari va boshqa infratuzilma tarmoqlarida optik aloqa aloqasi loyihalari

Xususiyat

Quruq tuzilish va suvni blokirovka qilish

Zo'r valentlik va siqilish qarshiligi

Fleyta dizayni yalang'ochlash va ulashni osonlashtiradi

Ilova

Kanal ichidagi kabel yotqizish

FTTH (Uyga tola)

Zavodda oldindan tugatilgan

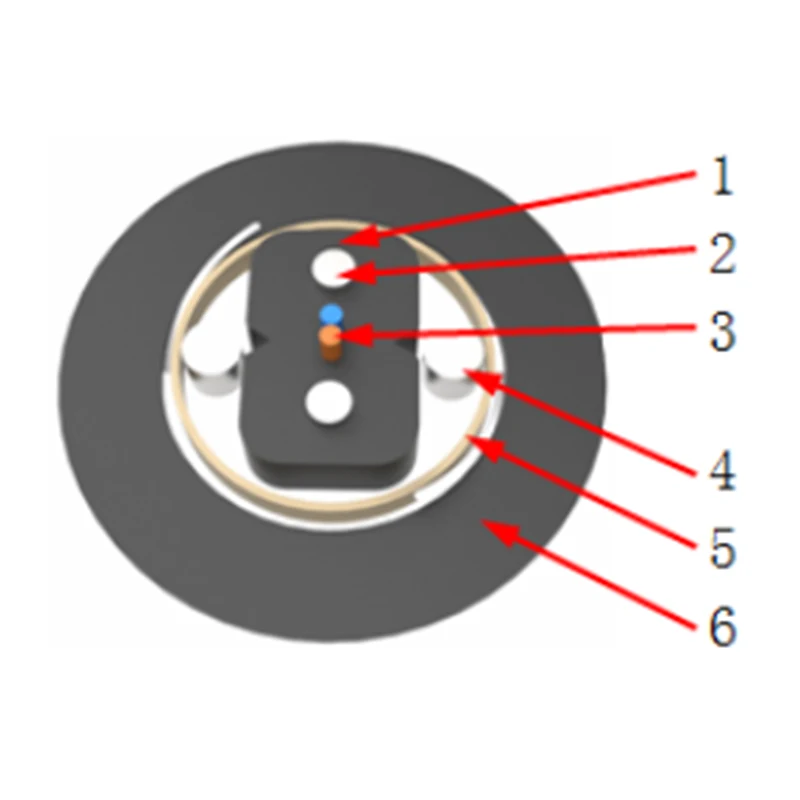

Struktura va material

Yo'q.	Element	Material
1	Ichki qoplama	PVX, LSZH
2	Kuchli a'zo	Chelik sim, FRP, KFRP
3	Elyaf	G.652D (B1.3), G.657A1 (B6a1), G.657A2 (B6a2) …
4	Qo'llab-quvvatlovchi kuch a'zosi	Chelik sim, FRP
5	Suv o'tkazmaydigan material	Suv o'tkazmaydigan lenta
6	Zirhli qatlam	Alyuminiy lenta
7	Tashqi qoplama	LSZH, PE
8	Rang	Qora

Armored Duct Bow-type Fiber Optic Drop Cable

Kabel xususiyati

Kabel turi	Hajmi		Mustahkamlik chegarasi		Siqilish qarshiligi		Bükme radiusi
	Birlik	Kabel	Uzoq muddatli	Qisqa muddatga	Uzoq muddatli	Qisqa muddatga	Statik	Dinamik
	(mm)		(N)		(N/100mm)		—
GJYXFHA - 1/2/4	2,0×3,0	7.5	300	600	1000	2200	10·D	20·D
GJYXHA - 1/2/4	2,0×3,0	7.5	300	600	1000	2200	10·D	20·D

Eslatmalar: D = Kabel diametri.

Elyafning xarakteristikasi

Elyaf turi	Zaiflash ( Maks )		Makro egilish yo'qolishi ( Maks )
	1310 nm	1550 nm	PH 30 mm 10 doira (burilish)	PH 20 mm 1 doira (burilish)	PH 15 mm 1 doira (burilish)	PH32 mm 1 doira (burilish)	PH 60 mm 100 aylana (burilish)
	(dB/km)		(dB)
G.652 D	0.40	0.30	Yoʻq	Yoʻq	Yoʻq	0,05 @1550nm	0,05 @1625nm
G.657 A1	0.40	0.30	0,25 @1550nm 1,00 @1625nm	0,75 @1550nm 1,50 @1625nm	Yoʻq	Yoʻq	Yoʻq
G.657 A2	0.40	0.30	0,03 @1550nm 0,10 @1625nm	0,1 @1550nm 0,2 @1625nm	0,5 @1550nm 1,0 @1625nm	Yoʻq	Yoʻq
