ph5mm suv o'tkazmaydigan kabel p uchun Optik SC / APC ulagichini o'rnatadigan sim

Ilova:● FTTx / FTTH SYASS● Ethernet dasturlari● CatV havolalari● Optik signal tarqatish● Passiv optik tarmoqlar (PON)● Backlone, gorizontal va Riser dasturlari● Preterinatsiya qilingan terminal qutilari● Tashqi hududlar; Qattiq muhitXususiyatlari:● Kam ta'minlangan kam yo'qotish, yuqori daro......

So'rov yuborish

Mahsulot tavsifi

Ilova:

● FTTx / FTTH SYASS

● Ethernet dasturlari

● CatV havolalari

● Optik signal tarqatish

● Passiv optik tarmoqlar (PON)

● Backlone, gorizontal va Riser dasturlari

● Preterinatsiya qilingan terminal qutilari

● Tashqi hududlar; Qattiq muhit

Xususiyatlari:

● Kam ta'minlangan kam yo'qotish, yuqori daromadli yo'qotish.

● takrorlash va birjqo'llanishda yaxshi.

● 100% Qo'shish, qaytarish, uchi yoki.

● InterHarki shovqinni tekshirish.

● Mexanik ta'minlanishning eng zo'r.

● Telcordia GR-326-yadrosiga rioya qiling.

● Optik kabelni boshqarishning yuqori ko'rsatkichlari va ishonchliligini ta'minlaydi.

● Tez va oson o'rnatish va qayta sozlash.

● Oddiy ishlov berish, maxsus vositaga ehtiyoj yo'q.

● IP68 suv o'tkazmaydigan.

1. Yamoq shnuri Texnik spetsifikatsiya

Qurilishlar	Birlik	Ta'riflar
Tola samara		Sodda
To'lqin uzunligi	nm	1310/1550
Qo'shish yo'qotish	db	≤0.30 (Odatda: 0.15)
Qaytish yo'qotish	db	≥ 60
Ulanish turi		Sc / APC
Fitna		Keramika
Ulanish tsikllari		500
Kabel ko'ylagi rangi		Qora
Kabel tashqi diametri	mm	5.0 ± 0,2
Tola rejimi		Bitta rejim: G657A2
Kabel ko'ylagi materiallari		Hdpe
Kabelning og'irligi	Kg / km	22 (taxminan)
Nusxalar tarkibi		Odatlangan
Uzunligi	m	50, 75, 125, 175 yoki sozlash mumkin (Bardoshlik: ± 0,5 m)
Ulagich turi		Kiritish: Acction H Optik SC / APC
Ulagich turi		Chiqish: Acction H Optik SC / APC
Tortish (eksencel) kabel va ulagichi)	N	200
Suv o'tkazmaydigan darajasi		IP68
Ishlash harorati	℃	-25 ° C ~ + 70 ℃
Saqlash harorati	℃	-25 ° C ~ + 70 ℃

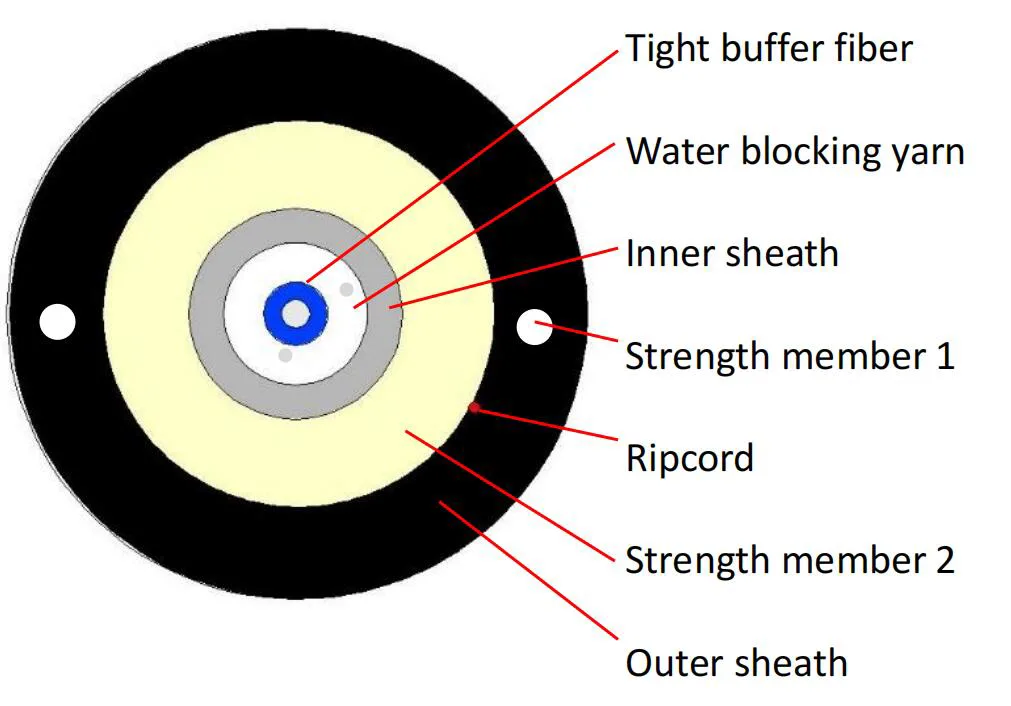

2. Kabel kesma

φ5mm Waterproof Drop Cable H Optic SC/APC Connector Patch Cord

3. Kabelning tuzilishi hajmi

Buyum	Tarkibi	Texnik xususiyatlari
Qattiq bufer tolasi	Raqam	1
	Tur	G.657A22
	Rang	Ko'k
	Material	Lszh
	Diametri (mm)	0.90 ± 0.05
Ichki qobig'i	Diametri (mm)	2.8 ± 0,2
	Qalinligi (mm)	0,25 ± 0.05
	Rang	Oq
	Material	Lszh
Kuchga ega 1	Material	Yopishqoq
Kuchga ega 1	Miqdori	0.5 * 2
Kuchga a'zo 2	Material	Aramid ip + suvni blokirovka qilish uchun shisha iplar
Rip shnuri	Raqam	1
Rip shnuri	Rang	Qizil
Shag'al	Material	Hdpe
	Diametri (mm)	5.0 ± 0,2
	Qalinligi (mm)	1.1 ± 0.1
	Rang	Qora
Kabel Weighth	Kg / km	22 ± 3

4. Kabel materiallari

4.1 Optik tolasi

Kabel tolasi (tayyor kabel tolasi) ning barcha xususiyatlari, hech bo'lmaganda, ITU-T tavsiyalariga muvofiq G.657A2 va quyidagicha bo'lishi kerak.

Buyum	Spetsifikatsiya
Tola turi	Bitta rejim
Tolali material	Doplangan kremniy
Kiritish koeffitsienti @ 1310 nm @ 1383nm @ 1490NM @ 1550 nm @ 1625nm Kabelni shakllantirishdan keyin @ 1310 nm @ 1550 nm	≤ 0.36 db / km ≤ 0.36 db / km ≤ 0,25 db / km ≤ 0.22 db / km ≤ 0,25 db / km ≤ 0.36 db / km ≤ 0.22 db / km
Kabel kesilgan to'lqin uzunligi	≤ 1260 nm
Nolni tarqatish to'lqin uzunligi	1300 ~ 1324 nm
Nolni tarqatish qiyaliklari	≤ 0.092 PS / (NM2.KM)
PMD @ 1550 NM	≤0.1 ps / km1 / 2
Xromat tarqalishi @ 1285 ~ 1330 nm @ 1271 ~ 1360 nm @ 1550 nm @ 1625 nm	≤3 ps / (nm km) ≤5.3 PS / (nm. Km) ≤18.0 Ps / (nm. Km) ≤22 Ps / (nm. Km)
Mode maydoni Diametri @ 1310 Nm	8.5-93
Yadro / claderik konsentriklik xatosi	≤ 0.5 bittasi
Keling diametri	125.0 ± 0,7 bittasi
Bir-biri bilan o'ralganlik	≤5%
Birlamchi qoplamali diametri	242 ± 7 bitta
Konsentriklik birlamchi qoplama / qoplama	≤10 mkm
Aylanma bo'lmaganlik	≤0.7%
Kabel bükme yo'qotish bilan bog'liq 1 1 burilish 7.5mm 10 1 Mandrel 15mm	1550NM ≤ db 0.10 db / km 1550nm ≤ d 0,03 db / km

5. Optik tolali kabelning ishlashi

5.1 Kabel bükme radiusi:

10 x kabel diametri (o'rnatgandan so'ng): 50mm

20 X kabel diametri (O'rnatish paytida): 100mm

6. Mexanik va ekologik ishlash testi

S / N	Buyum	Sinov usuli	Qabul qilish holati
1	Mustahkamlik chegarasi IEC 794-1-E1	- Yuk ko'tarish: 1200n - yuk ostida kabel uzunligi: 50 m - Yuk ko'tarish: ≥1min.	- Yo'qotish o'zgarishi ≤ 0.1 db / km @ 1550 nm - Maslahat yoki ichki elementlarga zarar etkazish.
2	Crush testi IEC 794-1-E3	- Yuk ko'tarish: 500n / 100mm * 100mm - Yuk ko'tarish: ≥1min.	- Yo'qotish o'zgarishi ≤ 0.1 db / km @ 1550 nm - Maslahat yoki ichki elementlarga zarar etkazish.
3	Ta'sir qarati IEC 794-1-E4	- Ta'sir joylari: 5 -Taqamlar uchun: 1 - Ta'sir energiyasi: 1N.M - bolg'a radiusi: 12,5mm - Ta'sir darajasi: 2 sekund / tsikl	- Yo'qotish o'zgarishi ≤ 0.1 db / km @ 1550 nm - Maslahat yoki ichki elementlarga zarar etkazish.
4	Takroriy egilish IEC 794-1-E6	- Besing radiusi: 20 X kabel diametri - yuk: 20 n - egilish darajasi: 3 sekund / tsikl - Tsiklik egrilik: 30	- Yo'qotish o'zgarishi ≤ 0.1 db / km @ 1550 nm - Maslahat yoki ichki elementlarga zarar etkazish.
5	Torayish IEC 794-1-E7	- uzunligi: 1 m - yuk: 50 n - Twist Caster: 1 daqiqa / tsikl - burchakli burchak: ± 180 ° - aylanish soni: 10	- Yo'qotish o'zgarishi ≤ 0.1 db / km @ 1550 nm - Maslahat yoki ichki elementlarga zarar etkazish.
6	Harorat Velosiped sinovlari IEC 794-1-F1	- Harorat qadami: + 20 ℃ ℃ → -25 ℃ → + 70 ℃ → + 20 ℃ - Har bir qadam uchun vaqt: 24 soat - tsikl soni: 2	- Yo'qotish o'zgarishi ≤ 0.1 db / km @ 1550 nm - tola sindirish va shikastlanmagan zarar yo'q.

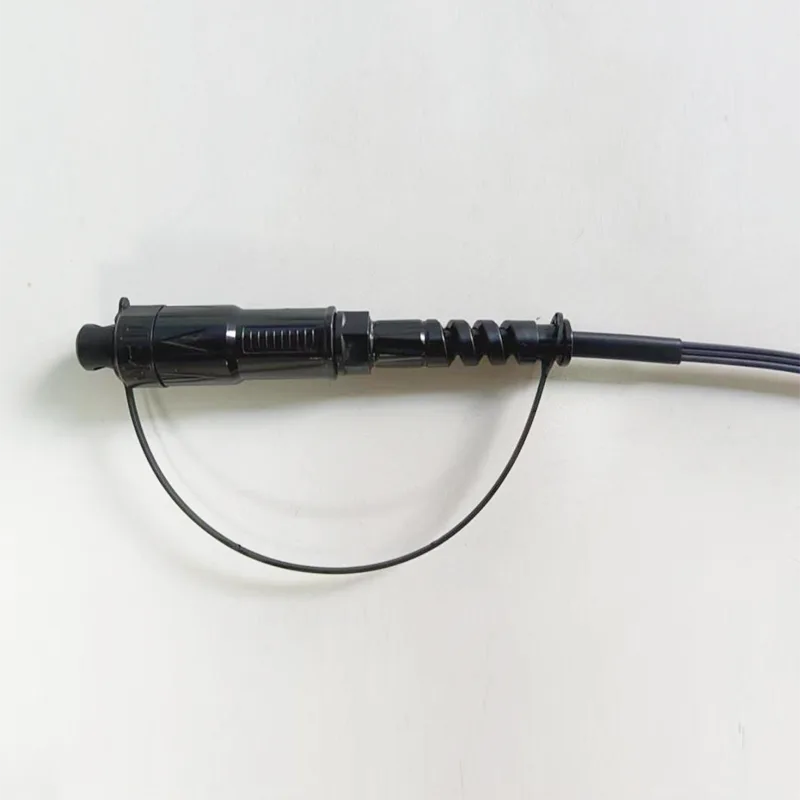

7. yamoq shnuri o'lchovli rasm

φ5mm Waterproof Drop Cable H Optic SC/APC Connector Patch Cord

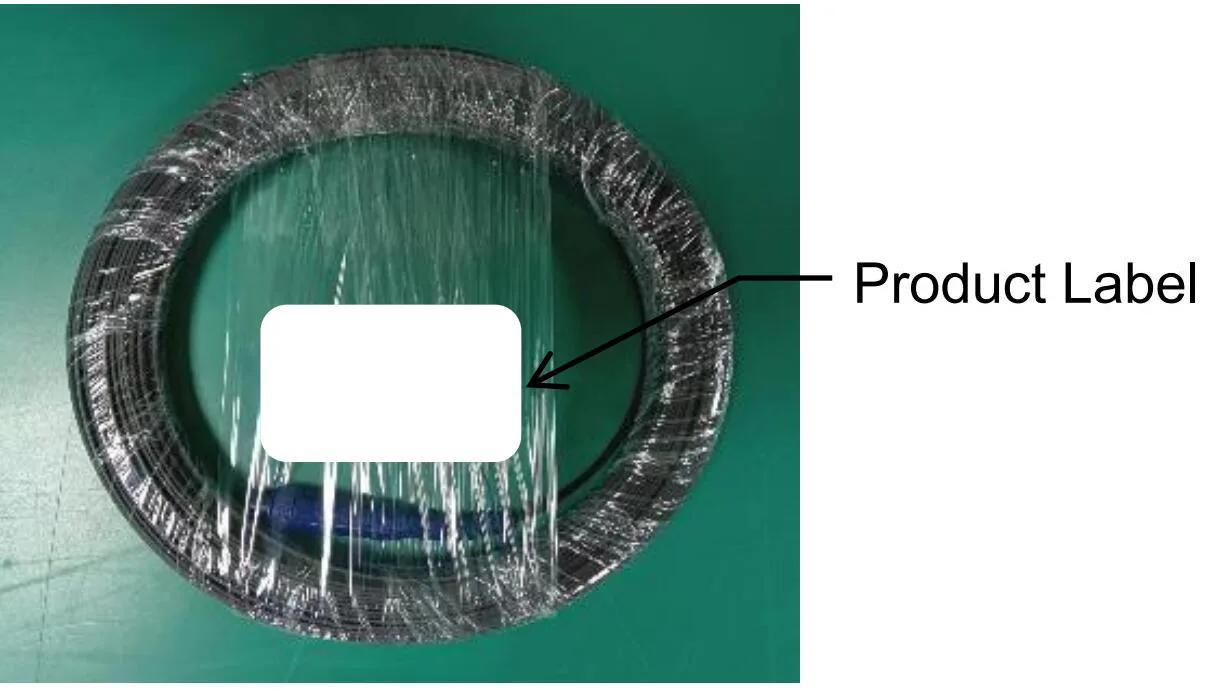

8. Paket

φ5mm Waterproof Drop Cable H Optic SC/APC Connector Patch Cord

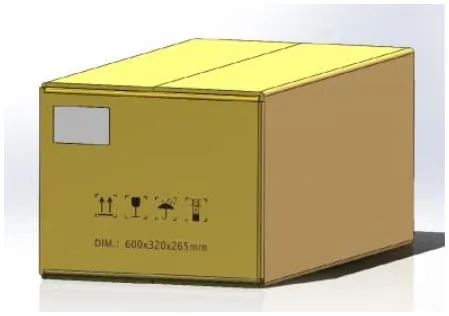

Paket talablari

φ5mm Waterproof Drop Cable H Optic SC/APC Connector Patch Cord
