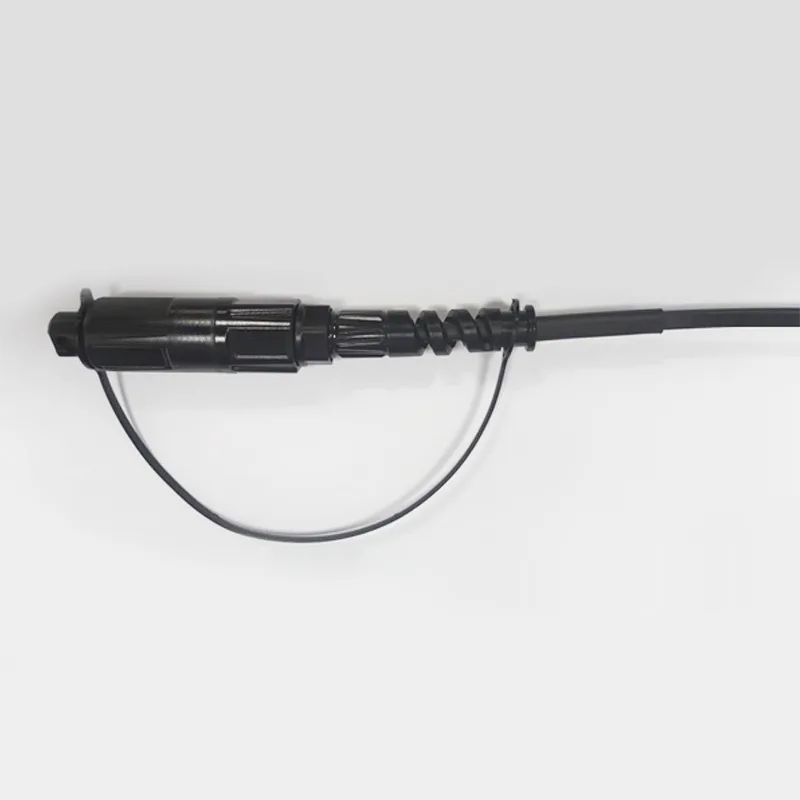

ph5mm suv o'tkazmaydigan tola sk / APC ulagichini sozlash sk

Ilova:● FTTx / FTTH SYASS● Ethernet dasturlari● CatV havolalari● Optik signal tarqatish● Passiv optik tarmoqlar (PON)● Backlone, gorizontal va Riser dasturlari● Preterinatsiya qilingan terminal qutilari● Tashqi hududlar; Qattiq muhitXususiyatlari:● Kam ta'minlangan kam yo'qotish, yuqori daro......

So'rov yuborish

Mahsulot tavsifi

Ilova:

● FTTx / FTTH SYASS

● Ethernet dasturlari

● CatV havolalari

● Optik signal tarqatish

● Passiv optik tarmoqlar (PON)

● Backlone, gorizontal va Riser dasturlari

● Preterinatsiya qilingan terminal qutilari

● Tashqi hududlar; Qattiq muhit

Xususiyatlari:

● Kam ta'minlangan kam yo'qotish, yuqori daromadli yo'qotish.

● takrorlash va birjqo'llanishda yaxshi.

● 100% Qo'shish, qaytarish, uchi yoki.

● InterHarki shovqinni tekshirish.

● Mexanik ta'minlanishning eng zo'r.

● Telcordia GR-326-yadrosiga rioya qiling.

● Optik kabelni boshqarishning yuqori ko'rsatkichlari va ishonchliligini ta'minlaydi.

● Tez va oson o'rnatish va qayta sozlash.

● Oddiy ishlov berish, maxsus vositaga ehtiyoj yo'q.

● IP68 suv o'tkazmaydigan.

Yamoq simining texnik xususiyatlari

Qurilishlar	Birlik	Ta'riflar
Tola samara		Sodda
To'lqin uzunligi	nm	1310/1550
Qo'shish yo'qotish	db	≤0.50 (Odatda: 0.3)
Qaytish yo'qotish	db	≥55 (APC)
Kabel ko'ylagi rangi		Qora
Kabel tashqi diametri	mm	Ph5.0 (± 0,2)
Tola rejimi		Bitta rejim: G657 A2
Kabel ko'ylagi materiallari		LSZH (UB UVBni himoya qilish va yong'inga qarshilik)
Kabelning og'irligi	Kg / km	28 (taxminan)
Nusxalar tarkibi		Odatlangan
Uzunligi	m	50, 100, 150, 200, 250, 300, 400, 500, 600 (Bardoshlik: ± 0,5 m)
Ulagich turi		Kiritish: BeccitPitap Sc / APC
Ulagich turi		Chiqish: Consctitit Sc / APC
Suv o'tkazmaydigan darajasi		IP68
Mustahkamlik chegarasi	N	200
Ishlash harorati	℃	-20 ~ +65

Kabel kesish

φ5mm Waterproof Fiber Cable OptiTap SC/APC Connector Patch Cord

Kabel tuzilishi hajmi

Buyum	Tarkibi	Texnik xususiyatlari
Tola	Raqam	1
	Tur	G.657A22
	Rang	Ko'k
Mikrobream trubkasi	Material	Lszh
	Rang	Ko'k
	Diametri (mm)	0.9 ± 0.05
Ichki qobig'i	Diametri (mm)	2.2 ± 0.05
	Qalinligi (mm)	0,4 ± 0.05
	Rang	Fil suyagi / oq / beige
	Material	Lszh
	Kuchga ega 1	Aramid Yillari 1100D * 3
Kuchga a'zo 2	Material	Aramidda yigirilgan ip
Kuchga a'zo 2	Miqdori	1100D * 7
Kuchli a'zosi 3	Material	Yopishqoq
Kuchli a'zosi 3	Diametri (mm)	0.5 * 2
Rip shnuri	Raqam	1
Rip shnuri	Rang	Qizil
Shag'al	Material	LSZH (UB UVBni himoya qilish va yong'inga qarshilik)
	Diametri (mm)	5.0 ± 0,2
	Qalinligi (mm)	1.1 ± 0.1
	Rang	Qora
Kabelning og'irligi	Kg / km	28 ± 3

Optik tolali kabelning ishlashi

Kabel tolasi (tayyor kabel tolasi) ning barcha xususiyatlari, hech bo'lmaganda, ITU-T tavsiyalariga muvofiq G.657A2 va quyidagicha bo'lishi kerak.

Buyum	Spetsifikatsiya
Tola turi	Bitta rejim
Tolali material	Doplangan kremniy
Kiritish koeffitsienti @ 1310 nm @ 1383nm @ 1490NM @ 1550 nm @ 1625nm Kabelni shakllantirishdan keyin @ 1310 nm @ 1550 nm	≤ 0.36 db / km ≤ 0.36 db / km ≤ 0,25 db / km ≤ 0.22 db / km ≤ 0,25 db / km ≤ 0.36 db / km ≤ 0.22 db / km
Kabel kesilgan to'lqin uzunligi	≤ 1260 nm
Nolni tarqatish to'lqin uzunligi	1300 ~ 1324 nm
Nolni tarqatish qiyaliklari	≤ 0.092 PS / (NM2.KM)
PMD @ 1550 NM	≤0.1 ps / km1 / 2
Xromat tarqalishi @ 1285 ~ 1330 nm @ 1271 ~ 1360 nm @ 1550 nm @ 1625 nm	≤3 ps / (nm km) ≤5.3 PS / (nm. Km) ≤18.0 Ps / (nm. Km) ≤22 Ps / (nm. Km)
Mode maydoni Diametri @ 1310 Nm	8.5-93
Yadro / claderik konsentriklik xatosi	≤ 0.5 bittasi
Keling diametri	125.0 ± 0,7 bittasi
Bir-biri bilan o'ralganlik	≤5%
Birlamchi qoplamali diametri	242 ± 7 bitta
Konsentriklik birlamchi qoplama / qoplama	≤10 mkm
Aylanma bo'lmaganlik	≤0.7%
Kabel bükme yo'qotish bilan bog'liq 1 1 burilish 7.5mm 10 1 Mandrel 15mm	1550NM ≤ db 0.10 db / km 1550nm ≤ d 0,03 db / km

Ariza harorati

Harorat harorati oralig'i	: -20 ℃ dan + 65 ℃
Saqlash / transport harorati oralig'i	: -20 ℃ dan + 65 ℃
O'rnatish harorati oralig'i	: -20 ℃ dan + 65 ℃

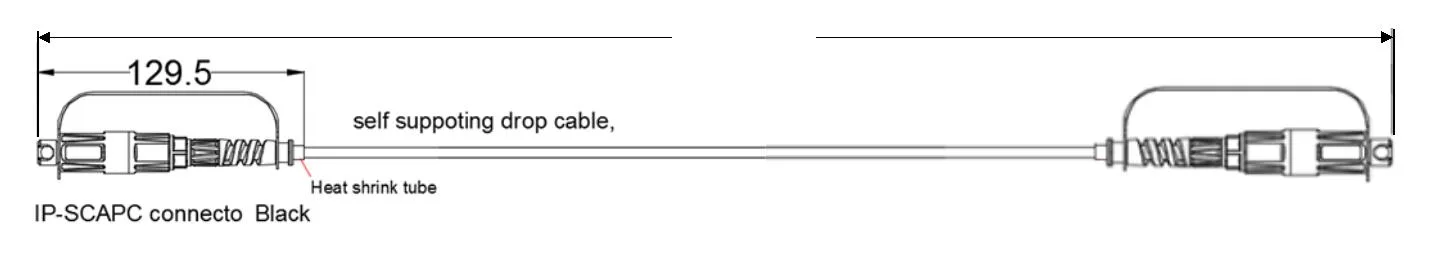

O'lchovli rasm

φ5mm Waterproof Fiber Cable OptiTap SC/APC Connector Patch Cord

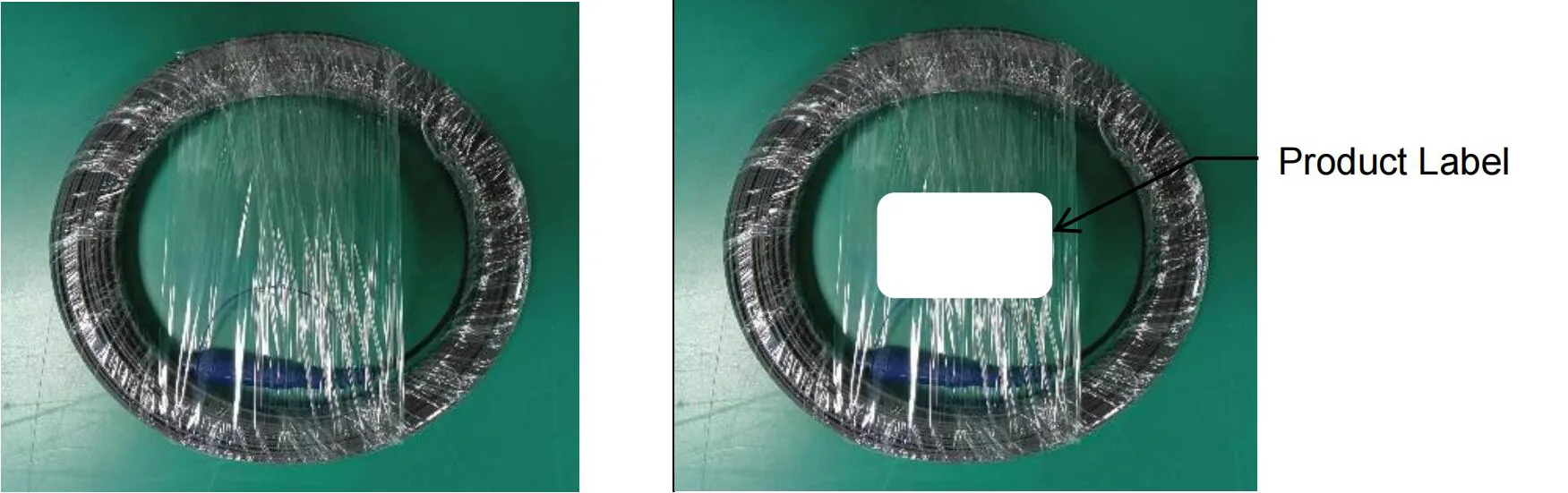

Paket

Tolali o'rash:

φ5mm Waterproof Fiber Cable OptiTap SC/APC Connector Patch Cord
