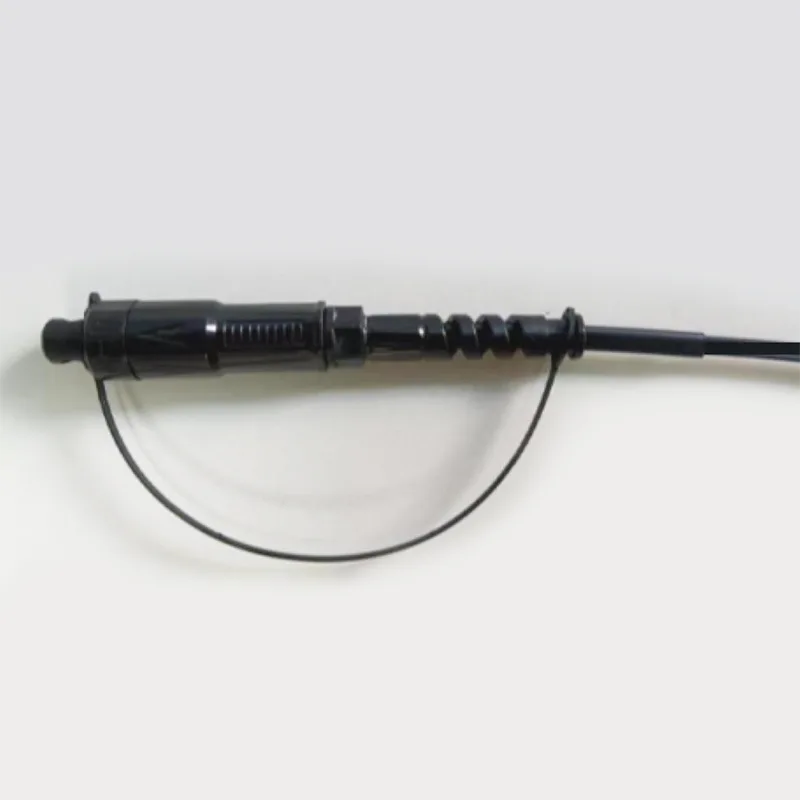

F5MM Waltrostope Tabel Tabal Mini Sc / APC ulagichi optik yamoq simini

Ilova:● FTTx / FTTH SYASS● Ethernet dasturlari● CatV havolalari● Optik signal tarqatish● Passiv optik tarmoqlar (PON)● Backlone, gorizontal va Riser dasturlari● Preterinatsiya qilingan terminal qutilari● Tashqi hududlar; Qattiq muhitXususiyatlari:● Kam ta'minlangan kam yo'qotish, yuqori daro......

So'rov yuborish

Mahsulot tavsifi

Ilova:

● FTTx / FTTH SYASS

● Ethernet dasturlari

● CatV havolalari

● Optik signal tarqatish

● Passiv optik tarmoqlar (PON)

● Backlone, gorizontal va Riser dasturlari

● Preterinatsiya qilingan terminal qutilari

● Tashqi hududlar; Qattiq muhit

Xususiyatlari:

● Kam ta'minlangan kam yo'qotish, yuqori daromadli yo'qotish.

● takrorlash va birjqo'llanishda yaxshi.

● 100% Qo'shish, qaytarish, uchi yoki.

● InterHarki shovqinni tekshirish.

● Mexanik ta'minlanishning eng zo'r.

● Telcordia GR-326-yadrosiga rioya qiling.

● Optik kabelni boshqarishning yuqori ko'rsatkichlari va ishonchliligini ta'minlaydi.

● Tez va oson o'rnatish va qayta sozlash.

● Oddiy ishlov berish, maxsus vositaga ehtiyoj yo'q.

● IP68 suv o'tkazmaydigan.

Texnik xususiyatlar:

Qurilishlar	Birlik	Ta'riflar
Tola samara		Sodda
To'lqin uzunligi	nm	1310/1550
Qo'shish yo'qotish	db	≤0.30
Qaytish yo'qotish	db	≥ 60
Ulanish turi		Sc / APC
Fitna		Keramika
Ulanish tsikllari		500
Kabel ko'ylagi rangi		Qora
Kabel tashqi diametri	mm	5.0 ± 0,2
Tola rejimi		Bitta rejim: G657A2
Kabel ko'ylagi materiallari		Hdpe
Kabelning og'irligi	Kg / km	35 (taxminan)
Nusxalar tarkibi		Odatlangan
Uzunligi	m	30, 50, 100, 155, 200450, 300, 400,500 yoki sozlash mumkin (Bardoshlik: ± 0M)
Ulagich turi		Kiritish: Acction H Optik mini sc
Ulagich turi		Chiqish: Concission SC / APC
Tortish (eksencel) kabel va ulagichi)	N	200
Suv o'tkazmaydigan darajasi		Kirish: IP68
Ishlash harorati	℃	-40 ° C ~ + 70 ℃
Saqlash harorati	℃	-40 ° C ~ + 70 ℃

Kabel qurilishi:

Ф5mm Waterproof Round Cable Mini SC~SC/APC Connector Optical Patch Cord

Kabel tuzilishi:

Buyum	Tarkibi	Texnik xususiyatlari
Qattiq bufer tolasi	Raqam	1
	Tur	G.657A22
	Material	Lszh
	Qattiq bufer rangi	Oq
	Diametri (mm)	0.90 ± 0.05
Kuchga ega 1	Material	Aramidda yigirilgan ip
Ichki qobig'i	Diametri (mm)	2.8 ± 0,2
	Qalinligi (mm)	0,25 ± 0.1
	Rang	Oq
	Material	Lszh
Kuchga a'zo 2	Material	Chigal
Kuchga a'zo 2	Miqdori	0.5 * 2
Kuchli a'zosi 3	Material	Aramid ip + suvni blokirovka qilish uchun shisha iplar
Rip shnuri	Spetsifikatsiya va rang	600d qizil
Tashqi qovoq	Material	Hd
	Diametri (mm)	5.0 ± 0,2
	Qalinligi (mm)	1.1 ± 0.1
	Rang	Qora
Kabel Weighth	Kg / km	35 ± 3
Keskinlik	N	400 (uzoq muddatli)
Keskinlik	N	800 (qisqa muddat)
Maydalamoq	N / 10cm	200 (uzoq muddatli)
Maydalamoq	N / 10cm	1000 (qisqa muddat)
Min. Bend radius	mm	10xd (statik)
Min. Bend radius	mm	20xD (dinamik)
Harorat harorati:		-20 ℃ + 60 ℃
Saqlash / transport harorati:		-20 ℃ + 60 ℃

Optik tola:

Kabel tolasi (tayyor kabel tolasi) ning barcha xususiyatlari, hech bo'lmaganda, ITU-T tavsiyalariga muvofiq G.657A2 va quyidagicha bo'lishi kerak.

Buyum	Spetsifikatsiya
Tola turi	Bitta rejim
Tolali material	Doplangan kremniy
Kiritish koeffitsienti @ 1310 nm @ 1383nm	≤ 0.36 db / km ≤ 0.36 db / km
@ 1490NM @ 1550 nm @ 1625nm Kabelni shakllantirishdan keyin @ 1310 nm @ 1550nm	≤ 0,25 db / km ≤ 0.22 db / km ≤ 0,25 db / km ≤ 0.36 db / km ≤ 0.22 db / km
Kabel kesilgan to'lqin uzunligi	≤ 1260 nm
Nolni tarqatish to'lqin uzunligi	1300 ~ 1324 nm
Nolni tarqatish qiyaliklari	≤ 0.092 PS / (NM2.KM)
PMD @ 1550 NM	≤0.1 ps / km1 / 2
Xromat tarqalishi @ 1285 ~ 1330 nm @ 1271 ~ 1360 nm @ 1550 nm @ 1625nm	≤3 ps / (nm km) ≤5.3 PS / (nm. Km) ≤18.0 Ps / (nm. Km) ≤22 Ps / (nm. Km)
Mode maydoni Diametri @ 1310 Nm	8.5-93
Yadro / claderik konsentriklik xatosi	≤ 0.5 bittasi
Keling diametri	125.0 ± 0,7 bittasi
Bir-biri bilan o'ralganlik	≤5%
Birlamchi qoplamali diametri	242 ± 7 bitta
Konsentriklik birlamchi qoplama / qoplama	≤10 mkm
Aylanma bo'lmaganlik	≤0.7%
Kabel bükme yo'qotish bilan bog'liq 1 1 burilish 7.5mm 10 1 Mandrel 15mm	1550NM ≤ db 0.10 db / km 1550nm ≤ d 0,03 db / km

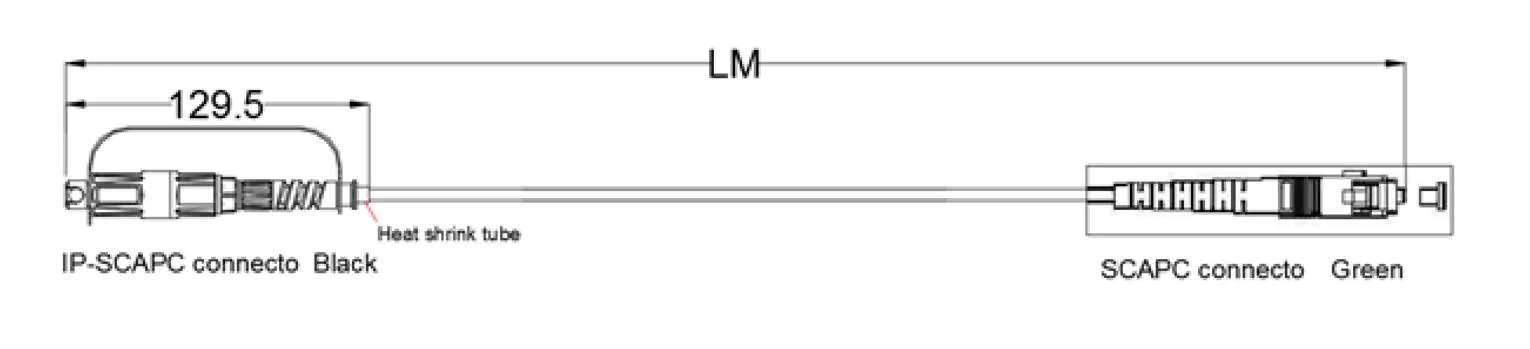

O'lchov chizig'i:

Ф5mm Waterproof Round Cable Mini SC~SC/APC Connector Optical Patch Cord

To'plam:

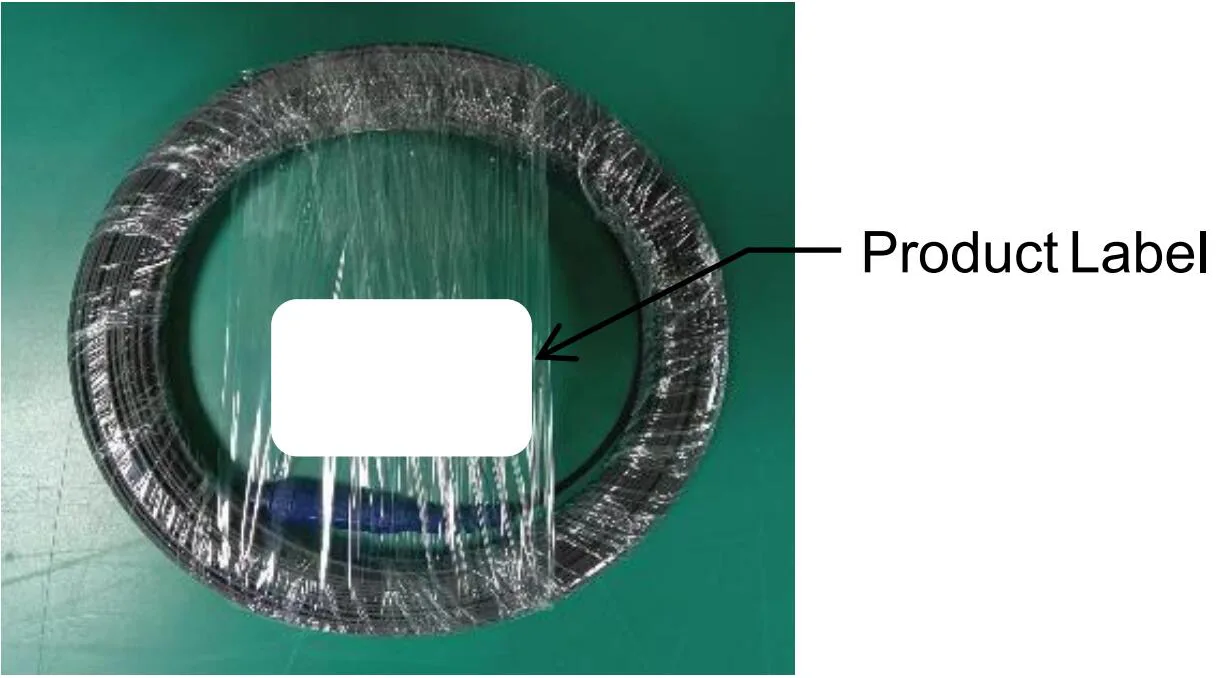

Tolali o'rash:

Ф5mm Waterproof Round Cable Mini SC~SC/APC Connector Optical Patch Cord

Paket talablari:

Ф5mm Waterproof Round Cable Mini SC~SC/APC Connector Optical Patch Cord
