Optik tolali kabelga kirish Terminal GFS-1F

1. Umumiy1.1 tavsifi Uskunalar FTTX aloqa tarmog'i tizimidagi Onu bilan bog'lanish uchun Onu bilan bog'lanish uchun Onu bilan bog'lanish uchun OTU-ni tugatish kabeli sifatida ishlatiladi. FTTX Network binosi uchun tolali tolani ajratish mumkin.Ishlab chiqarish turiTasniflashGfs-1fOpt......

So'rov yuborish

Mahsulot tavsifi

1. Umumiy

1.1 tavsifi

Uskunalar FTTX aloqa tarmog'i tizimidagi Onu bilan bog'lanish uchun Onu bilan bog'lanish uchun Onu bilan bog'lanish uchun OTU-ni tugatish kabeli sifatida ishlatiladi. FTTX Network binosi uchun tolali tolani ajratish mumkin.

Ishlab chiqarish turi	Tasniflash
Gfs-1f	Optik tolali kabelga kirish Teri

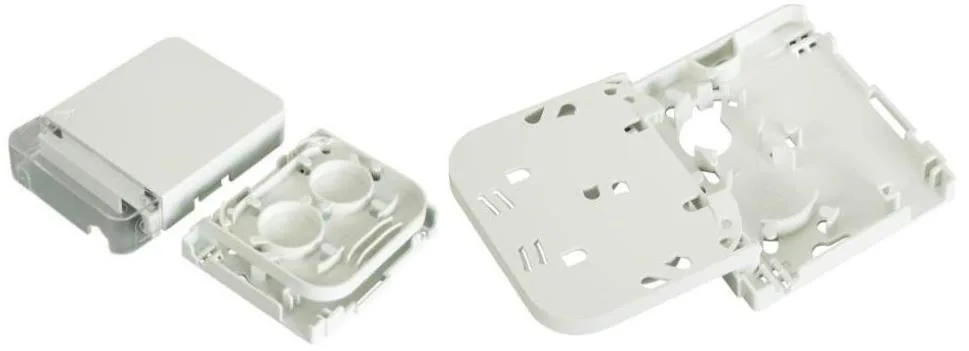

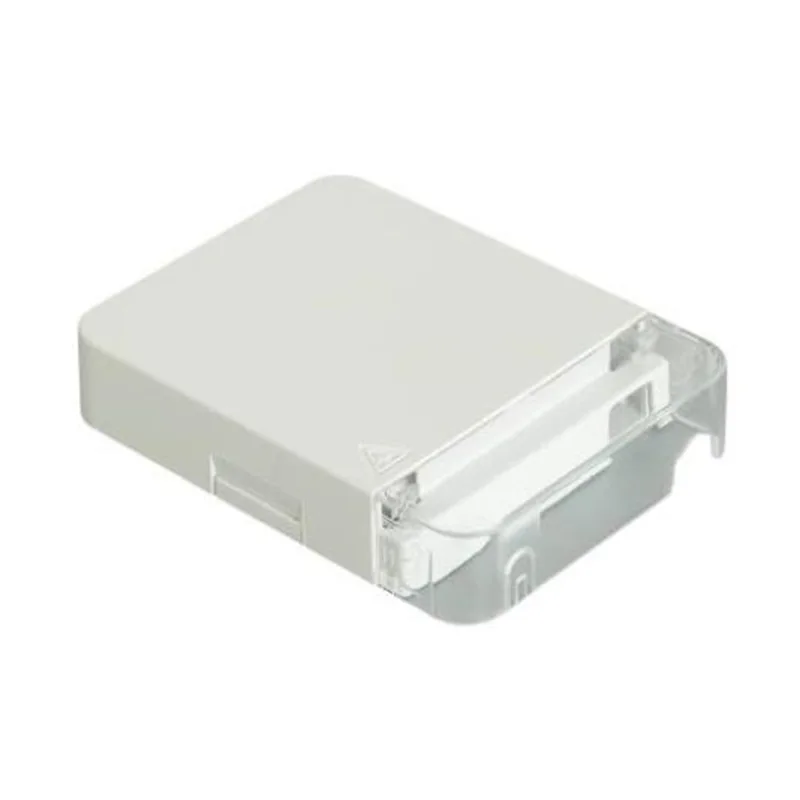

Gfs-1F ko'rinishi

1.2 standart

Takliflar standartlarga muvofiq ishlab chiqarilgan, ishlab chiqarilgan va sinovdan o'tgan.

IEC61300-2	Optik tolali o'zaro bog'liq vositalar va passiv tarkibiy qismlar - asosiy sinov va o'lchov tartib-qoidalari
IEC60068-2	Elektr va elektron mahsulotlar uchun atrof-muhitni test sinovlari

1.3 Ilovalar Atrof

Buyum	Qiymati
Operatsion harorat	-40 ºC ~ + 60 ºC
O'rnatish harorati	-5 ºC ~ + 40 ºC
Saqlash harorati	-45ºC ~ + 65 ºC

2. Xususiyatlar

2. Oson o'rnatish, qulay operatsiya va texnik xizmat ko'rsatish.

3. Xaridor talablariga muvofiq logotipni bosish mumkin.

5. Siz SC adapterini o'rnatishingiz mumkin.

3. Texnik xususiyatlari

3.1 Mexanik shartlar

Buyum	Texnik xususiyatlari	Izoh
Tashqi o'lcham (mm)	115 * 86 * 23
Rang	Oq
Into-port portlari soni	3
Kirish portining (mm) tolali kabel diametri	Ph2 ~ ph3, 2 * 3
Imkoniyat (maksimal)	2 yadro
IP himoyasi darajasi	IP20
Xamirlik	Ul94-hB	Bu ehtiyojlarga muvofiq sozlanishi mumkin.

Fiber Optic Cable Access Terminal Panel GFS-1F

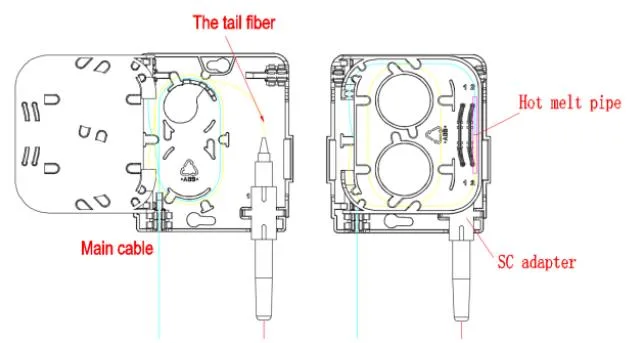

Gfs-1f marshrutlash xaritasi

3.2 Optik texnik xususiyatlari

Buyum	Sinov usuli	Spetsifikatsiya
Qo'shish yo'qotish (DB)	IEC61300-3-4 usuli b	O'rtacha, maksimal ≤st0,3db o'rtacha
Qaytish (DB)	IEC61300-3-6-usul	APC≥60db, UPC≥50db
Tasodifiy ulanish	IEC61300-3-4	O'rtacha, maksimal ≤st0,3db o'rtacha
Takrorlash	IEC 61300-2-2 500 tsikl	Sinov davomida boshlang'ich o'lchov va o'lchovlarning har biri 0,20 dB dan kam bo'lganidan keyin farqni, aks holda 25 ta parchani cheklash kerak

3.3. Devorga o'rnatiladigan o'rnatish

2-jadvalda 1-chi teshikka aylanib, 2-jadvalda qazish joyini kengaytirish plalini kengaytirish joyini kengaytiring, qutilarni mahkamlang va mahkamlang.

Fiber Optic Cable Access Terminal Panel GFS-1F

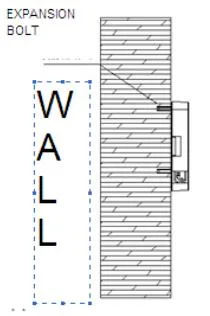

Pic.5 devorga o'rnatiladigan o'rnatish

4. Konfiguratsiya

4.1 Aksessionar bo'lim

Qism nomi	Birlik	Miqdori	Eslatma
Vintlar va kauchuk vilkalari	sozlamoq	2	M4 * 25 Filipning boshi, ph6 * 30 rezina plug
Issiqlik shiddatli himoya yengi	Kompyuterlar	1	L = 45mm

5.packaj

Standart ikki gofrirovka qilingan karton, 520 * 360 * 390 mm, 2005KTda 200 kishi atrofida.
