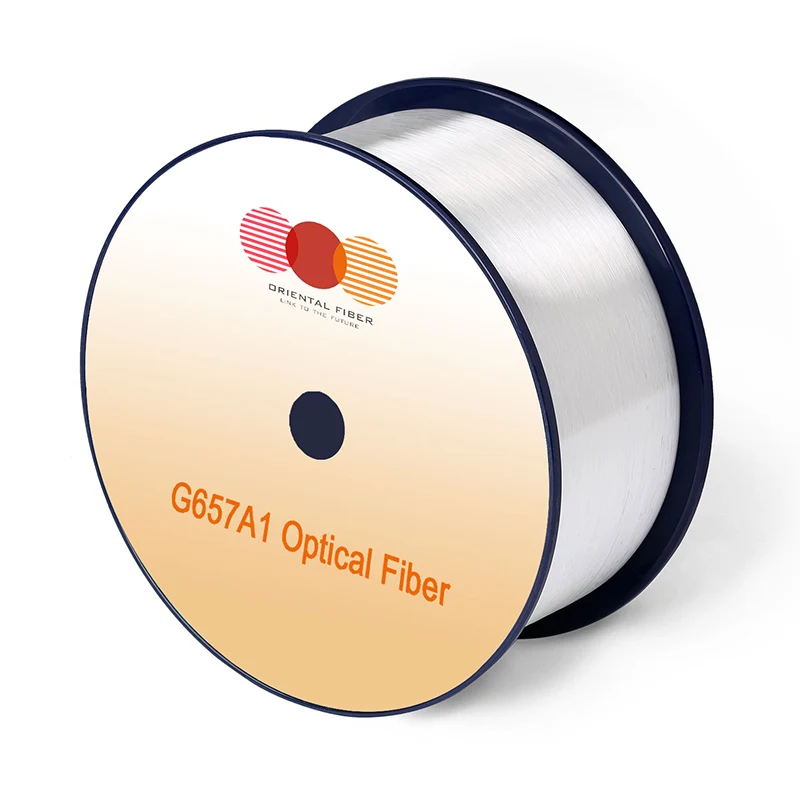

Yagona rejimli optik tolali G.657.A1

Orientalfiber’dan bir rejimli optik tolali G.657.A1 moslashuvchanlik, barqaror uzatish va oson o‘rnatishni talab qiluvchi zamonaviy optik tolali tarmoqlar uchun mo‘ljallangan. Ishonchli Xitoy ishlab chiqaruvchisi va yetkazib beruvchisi sifatida Orientalfiber O-E-S-C-L (1260-1625 nm) diapazoni (1260–1625 nm) ilovalari uchun optimallashtirilgan G.657.A1 tolasini taklif qiladi, bukilish yoʻqotishlariga kuchli qarshilik va FTTx va ichki kabel tizimlari kabi zich joylashtirish muhitida barqaror ishlash.

So'rov yuborish

Mahsulot tavsifi

Yagona rejimli optik tolali G.657.A1 hatto kichik egilish radiusi sharoitida ham barqaror optik ish faoliyatini saqlab qolish uchun ishlab chiqilgan. An'anaviy tolalar bilan solishtirganda, u makrobending yo'qotilishini sezilarli darajada kamaytiradi, bu uni ichki kabellar, kirish tarmoqlari va ixcham optik tarqatish tizimlari uchun mos qiladi.

Amaliy joylashtirishda, bu tolalar ko'pincha o'rnatuvchilar cheklangan joylarga duch keladigan muhitlarda ishlatiladi, masalan, ulash joylari, tarqatish qutilari va devorga o'rnatilgan shkaflar. Yaxshilangan egilish bardoshlik o'rnatish sezgirligini kamaytirishga yordam beradi va noto'g'ri ishlov berish natijasida yuzaga keladigan ish faoliyatini pasaytirish xavfini kamaytiradi.

Xarid qilishning asosiy afzalliklari

O'rnatish xavfi kamayadi

Yagona rejimli Optik tolali G.657.A1 ning optimallashtirilgan bükme ishlashi o'rnatuvchilarga signalni haddan tashqari yo'qotmasdan qattiqroq egilish radiuslari bilan ishlash imkonini beradi. Bu, ayniqsa, bo'sh joy cheklangan FTTx loyihalari va ichki marshrutlash stsenariylarida foydalidir.

Keng tarmoqli mosligi

To'liq O-E-S-C-L diapazonini (1260–1625 nm) qo'llab-quvvatlaydi, bu uni joriy va kelajakda tarmoqni yangilash uchun mos qiladi. Bu L-band ilovalari va uzoq masofali uzatish talablari bilan muvofiqlikni ta'minlaydi.

Kamroq umumiy loyiha qiymati

Bukilish bilan bog'liq yo'qotishlarni kamaytirish va o'rnatish vaqtida qayta ishlashni kamaytirish orqali bu tola umumiy joylashtirish xarajatlarini kamaytirishga yordam beradi. Bundan tashqari, kabelni saqlash va o'rnatish vaqtida qattiq ishlash shartlariga bo'lgan ehtiyojni kamaytiradi.

Barqaror biriktirish ko'rsatkichi

To'g'ri geometrik parametrlar keng ko'lamli tarmoq qurilishi loyihalari uchun muhim bo'lgan tolalarni birlashtirishda kam qo'shilish yo'qotilishi va yuqori samaradorlikni ta'minlaydi.

Odatdagi ilovalar

FTTx kirish tarmoqlari

Yagona rejimli optik tolali G.657.A1 qattiq burmalar va zich marshrutlash keng tarqalgan bo'lgan toladan uyga va toladan binoga joylashtirishda keng qo'llaniladi.

Ichki yuqori tezlikdagi optik kabellar

Kabelni ixcham boshqarish zarur bo'lgan binolar, ma'lumotlar markazlari va ofis muhitlarida yuqori tezlikda ma'lumotlarni uzatish uchun javob beradi.

Ixtisoslashgan qisqa masofali kabellar

Qattiq bükme radiusi talablari bo'lgan kabellar, jumladan, murakkab marshrutlash tizimlarida ishlatiladigan lenta kabellari va mikro kabellar uchun ideal.

Yuqori samarali optik tarmoqlar

Past PMD bilan uzoq masofali va yuqori bit tezligi uzatishni qo'llab-quvvatlaydi, magistral va kirish tarmoq qatlamlarida barqaror ishlashni ta'minlaydi.

Texnik xususiyatlari

Xususiyatlari		Shartlar	Belgilangan qiymatlar	Birliklar
Optik xususiyatlar
Zaiflash		1310 nm	≤0,35	[dB/km]
		1383nm (H2 qarishidan keyin)	≤0,35	[dB/km]
		1460 nm	≤0,25	[dB/km]
		1550 nm	≤0,21	[dB/km]
		1625 nm	≤0,23	[dB/km]
Attenuatsiya va to'lqin uzunligi Maks. a farq		1285-1330nm, 1310nm ga nisbatan	≤0,03	[dB/km]
Attenuatsiya va to'lqin uzunligi Maks. a farq		1525-1575nm, 1550nm ga nisbatan	≤0,02	[Db/km]
Dispersiya koeffitsienti		1285-1340 nm	-3,5 dan 3,5 gacha	[ps/(nm·km)]
		1550 nm	≤18	[ps/(nm·km)]
		1625 nm	≤22	[ps/(nm·km)]
Nolinchi dispersiya to'lqin uzunligi (l0)		--	1300-1324	[nm]
Nolinchi dispersiya qiyaligi (S0)		--	≤0,092	[ps/(nm2·km)]
Oddiy qiymat		--	0.086	[ps/(nm2·km)]
PMD	Maksimal individual tola	--	≤0,1	[ps/√km]
	Havola dizayn qiymati (M=20，Q=0,01%) (M=20，Q=0,01%)	--	≤0,06	[ps/√km]
	Oddiy qiymat	--	0.04	[ps/√km]
Kabelni kesish to‘lqin uzunligi (kcc)		--	≤1260	[nm]
Rejim maydoni diametri (MFD)		1310 nm	8.4-9.2	[mkm]
Rejim maydoni diametri (MFD)		1550 nm	9.3-10.3	[mkm]
Effektiv guruh sinishi indeksi (Nefi )		1310 nm	1.466	--
Effektiv guruh sinishi indeksi (Nefi )		1550 nm	1.467	--
Nuqta uzilishlari		1310 nm	≤0,05	[JB]
Nuqta uzilishlari		1550 nm	≤0,05	[JB]
Geometrik belgilar
Qoplama diametri		--	125,0±0,7	[mkm]
Qoplamaning aylana bo'lmaganligi		--	≤0,7	[%]
Qoplama diametri		--	235-245	[mkm]
Qoplama-qoplama konsentriklik xatosi		--	≤12,0	[mkm]
Qoplamaning aylana bo'lmaganligi		--	≤6,0	[%]
Yadro-qoplama konsentriklik xatosi		--	≤0,5	[mkm]
Curl (radius)		--	≥4	[m]
Yetkazib berish muddati		--	50,4 gacha	[km/g'altak]
Atrof-muhit xususiyatlari		1310nm, 1550nm va 1625nm
Haroratga bog'liqlik sabab bo'lgan zaiflashuv		-60 ℃ dan + 85 ℃ gacha	≤0,05	[Db/km]
Harorat-namlik aylanishi natijasida zaiflashuv		-10 ° C dan + 85 ° C gacha, 98% RH	≤0,05	[Db/km]
Suvga botishga bog'liq bo'lgan zaiflashuv		23 ° C, 30 kun	≤0,05	[Db/km]
Nam issiqlikka bog'liq bo'lgan zaiflashuv		85 ° C va 85% RH, 30 kun davomida	≤0,05	[Db/km]
Quruq issiqlik qarishi		85 ℃, 30 kun davomida	≤0,05	[Db/km]
Mexanik spetsifikatsiya
Tasdiqlash testi		--	≥9,0	[N]
		--	≥1,0	[%]
		--	≥100	[kpsi]
		--	--	--
Ibratli egilishdan kelib chiqqan yo'qotish	15 mm radiusli mandrel atrofida 10 ta aylanish	1550 nm	≤0,25	[JB]
	15 mm radiusli mandrel atrofida 10 ta aylanish	1625 nm	≤1,0	[JB]
	1 Radiusi 10 mm bo'lgan mandrelni aylantiring	1550 nm	≤0,75	[JB]
	1 Radiusi 10 mm bo'lgan mandrelni aylantiring	1625 nm	≤1,5	[JB]
Qoplama chizig'ining kuchi		tipik o'rtacha kuch	1.5	[N]
Qoplama chizig'ining kuchi		eng yuqori kuch	1.3-8.9	[N]
Dinamik charchoq parametri (nd)		--	≥20	--

Single-mode Optical Fiber G.657.A1

Texnik xususiyatlari

To'liq tarmoqli bo'ylab past zaiflashuv

O-E-S-C-L to'lqin uzunligi diapazoni bo'ylab barqaror signal uzatilishini ta'minlaydi, ko'p tarmoqli tarmoq ishlashini qo'llab-quvvatlaydi.

Ajoyib egilish qarshiligi

O'rnatishning qattiq sharoitida ham ishonchli ishlashni ta'minlab, so'l va mikro bükme yo'qotishlarini kamaytirish uchun mo'ljallangan.

Past PMD (Polarizatsiya rejimi dispersiyasi)

Yuqori tezlikdagi va uzoq masofali uzatish tizimlarining talablariga javob beradi, signalning yaxlitligini saqlashga yordam beradi.

Barqaror geometriya

Nozik ishlab chiqarish tolaning bir xil o'lchamlarini ta'minlaydi, ulanishning mustahkamligini yaxshilaydi va ulanish yo'qotilishini kamaytiradi.

Standartlarga muvofiqligi

Yagona rejimli optik tolali G.657.A1 xalqaro standartlarga, shu jumladan ITU-T G.657.A1 va G.652.D, shuningdek IEC 60793-2-50 B1.3/B6.a1 tipidagi spetsifikatsiyalarga mos keladi. Bu global tarmoq infratuzilmasi talablariga muvofiqligini ta'minlaydi.

Ishlab chiqaruvchi haqida

Jiangsu Xuben Photoelectric Technology Co., Ltd to'rtta zavodga ega bo'lgan guruh kompaniyasi bo'lib, to'liq optik tolali tarmoq echimlarini taqdim etadi. Kompaniyaning umumiy maydoni 15000 kvadrat metr bo'lib, yillik ishlab chiqarish qiymati 20 million dollarni tashkil etadi.

Guruhga ichki va tashqi optik kabel zavodlari, ODN komponentlari zavodi va optik tarmoq uskunalari zavodi kiradi. Mahsulotlar telekommunikatsiya, radioeshittirish tizimlari, LAN ma'lumotlarini uzatish va energiya tizimlari, temir yo'l tranziti va avtomobil yo'llari kabi sanoat ilovalarida keng qo'llaniladi.

ISO9001 va ISO45001 sertifikatlari bilan kompaniya takomillashtirilgan ishlab chiqarish va barqaror ishlab chiqarish jarayonlariga e'tibor qaratadi. Uning mahsulotlari jahon miqyosida eksport qilinadi va turli o'rta va yirik muhandislik loyihalarida qo'llaniladi.

TSS

1-savol: G.657.A1 va G.652.D tolasi o'rtasidagi asosiy farq nima?

Yagona rejimli optik tolali G.657.A1 G.652.D tizimlari bilan moslikni saqlab, yaxshi bükme ko'rsatkichlarini taqdim etadi. Qattiq marshrutlash sharoitlari bo'lgan o'rnatish uchun ko'proq mos keladi.

2-savol: Bu tolalar ichki o'rnatish uchun mos keladimi?

Ha, Yagona rejimli optik tolali G.657.A1 kichik egilish radiusi va ixcham kabel sxemalarini qo'llab-quvvatlaydigan ichki va kirish tarmog'idan foydalanish uchun maxsus ishlab chiqilgan.

3-savol: Uzoq masofaga uzatish uchun foydalanish mumkinmi?

Ha, past zaiflashuv va past PMD tufayli u yuqori tezlikdagi va uzoq masofali optik aloqani qo'llab-quvvatlaydi.

4-savol: U mavjud tarmoq infratuzilmasi bilan mos keladimi?

U G.657.A1 va G.652.D standartlariga javob beradi va ko'pgina mavjud optik tarmoq tizimlari bilan mosligini ta'minlaydi.
