Turli xil tuzilmalar bilan barcha turdagi tolali kabellar
O-E-S-C-l antumida ishlaydigan yuqori samarali optik tarmoqlar
Uy tarmoqlari uchun tolalarga qaraganda yuqori tezlikda optik yo'nalishlar
Optik kabellar Bemuktsiyalarni bükme talablariga talablar
Kichik tolalar kabel va optik komponent
Ts

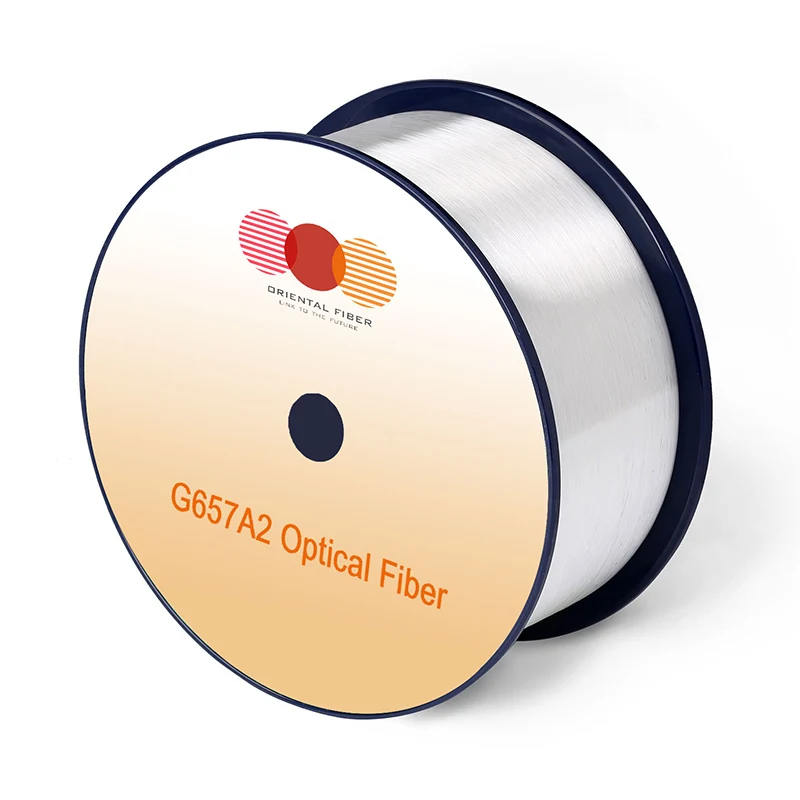

IEC 60793-2-50 turi B1.3 / B61 / B6.A2 / B6.B2 optik tolasini spetsifikatsiya qilish.
Bendning egusi ortida 7,5 dan 15 mm gacha bükme yo'qotishlariga yuqori qarshilik
Barcha g.652 optik tolalarga to'liq mos keladi
Kam kontaktning pastligi O-E-S-C-l antumentida talabga javob beradi
PMD pastligi, yuqori martabali va uzoq masofali translyatsiya talablariga javob beradi
Kalitingning past yo'qotishlari
Aniq geometrik parametrlar
Yuqori nd-qiymati
|
Xususiyatlar |
Shartlar |
Belgilangan qiymatlar |
Birliklar |
|
|
Optik xususiyatlar |
||||
|
Ziqna |
1310NM |
≤0.35 |
[db / km] |
|
|
1383nm (H2ADDANDANDANDAN) |
≤0.35 |
[db / km] |
||
|
1460NM |
≤0.25 |
[db / km] |
||
|
1490nm |
≤0.23 |
[db / km] |
||
|
1550nm |
≤0.21 |
[db / km] |
||
|
1625nm |
≤0.23 |
[db / km] |
||
|
Vaqi bilan bog'lash variant Maks. a di ff yo'qogi |
1310NMga nisbatan 1285-1330nm |
≤0.03 |
[db / km] |
|
|
1555-1575nm, 1550NM ga tegishli |
≤0.02 |
[db / km] |
||
|
Nolni dispersiya to'lqin uzunligi (l0) |
- |
1300-1324 |
[nm] |
|
|
Nol dispersiyaning pasayishi (S0) |
- |
≤0.092 |
[Ps / Nm2 k km)] |
|
|
Pmd |
Maksimal individual tola |
- |
≤0.1 |
[Ps / √km] |
|
Link Dizayn qiymati (m = 20, q = 0,01%) |
- |
≤0.06 |
[Ps / √km] |
|
|
Oddiy qiymat |
- |
0.04 |
[Ps / √km] |
|
|
Cable Cello FF to'lqin uzunligi (ENCC) |
- |
≤1260 |
[nm] |
|
|
Mode maydoni Diametri (MFD) |
1310NM |
8.4-9.2 |
[mkm] |
|
|
1550nm |
9.3-10.3 |
[mkm] |
||
|
E ff istik guruh indeksi sinish (FF) |
1310NM |
1.466 |
- |
|
|
1550nm |
1.467 |
- |
||
|
Nuqtai nazar |
1310NM |
≤0.05 |
[db] |
|
|
1550nm |
≤0.05 |
[db] |
||
|
Geometrik xususiyatlar |
||||
|
Keling diametri |
- |
125.0 ± 0,7 |
[mkm] |
|
|
Bir-biri bilan o'ralganlik |
- |
≤0.7 |
[%] |
|
|
Qoplama diametri |
- |
235-245 |
[mkm] |
|
|
Qoplamali yig'lashning konsentrial xatosi |
- |
≤12.0 |
[mkm] |
|
|
Aylanma bo'lmaganlik |
- |
≤6.0 |
[%] |
|
|
Yadroli yalang'och konsentriklik xatosi |
- |
≤ 0.5 |
[mkm] |
|
|
Kurl (radius) |
- |
≥4 |
[m] |
|
|
Yetkazib berish uzunligi |
- |
50.4 gacha |
[km / reel] |
|
|
Atrof-muhit xususiyatlari |
1310NM, 1550nm va 1625nm |
|||
|
Haroratga bog'liqlikning ta'siri qo'zg'atildi |
-60 ℃ + 85 ℃ |
≤0.05 |
[db / km] |
|
|
Harorat namligini velosiped aylantirish |
-10 ° C dan + 85 ° C gacha, 98% RH |
≤0.05 |
[db / km] |
|
|
Suvserakka qaramligi inobatga olingan |
23 ° C, 30 kun |
≤0.05 |
[db / km] |
|
|
Namroq issiqlik qaramligi qo'zg'atildi |
85 ° C va 85% RH 30 kun |
≤0.05 |
[db / km] |
|
|
Quruq issiqlik qarish |
85 ℃, 30 kun |
≤0.05 |
[db / km] |
|
|
Mexanik spetsifikatsiya |
||||
|
Isbot sinovi |
- |
≥9.0 |
[N] |
|
|
- |
≥1.0 |
[%] |
||
|
- |
≥100 |
[KPSI] |
||
|
Makro-egilishni buzdi |
10 15 mm radius mantrel atrofida aylanadi |
1550nm |
≤0.03 |
[db] |
|
10 15 mm radius mantrel atrofida aylanadi |
1625nm |
≤0.1 |
[db] |
|
|
1 10 mm radiusning mandel atrofida aylaning |
1550nm |
≤0.1 |
[db] |
|
|
1 10 mm radiusning mandel atrofida aylaning |
1625nm |
≤0.2 |
[db] |
|
|
1 7,5 mm radius Manchrelni aylantiring |
1550nm |
≤ 0.5 |
[db] |
|
|
1 7,5 mm radius Manchrelni aylantiring |
1625nm |
.01.0 |
[db] |
|
|
Qoplama chizig'i kuchi |
Oddiy o'rtacha kuch |
1.5 |
[N] |
|
|
cho'qqisi |
1.3-8.9 |
[N] |
||
|
Dinamik charchoq parametrlari (ND) |
- |
≥20 |
- |
|
