Tarmoqli bo'sh trubka zirhli bo'lmagan optik tolali kabel kabeli

Tarmoqli bo'sh trubkali zirhli bo'lmagan optik tolali kabelning tuzilishi 250 mkm optik tolani yuqori modulli materialdan yasalgan bo'sh trubaga qo'yishdir va bo'sh trubka suv o'tkazmaydigan birikma bilan to'ldiriladi. Kabel yadrosining markazi metall mustahkamlovchi yadrodir. Muayyan yadroli optik kabellar uchun polietilen (pe) qatlamini metall mustahkamlash yadrosidan tashqariga chiqarish kerak. Bo'shashgan trubka (va to'ldirish arqoni) ixcham va yumaloq simi yadrosini hosil qilish uchun markaziy mustahkamlash yadrosi atrofida buralib, simi yadrosidagi bo'shliqlar suvni to'suvchi plomba bilan to'ldiriladi. Plastmassa bilan qoplangan alyuminiy kamar yoki po'latdan yasalgan kamar uzunlamasına o'ralgan va simi hosil qilish uchun polietilen qobig'iga ekstrudirovka qilingan.

So'rov yuborish

Mahsulot tavsifi

Tarmoqli bo'sh trubka zirhli bo'lmagan tolali optik kabel tashqi muhit uchun mo'ljallangan ko'p tolali aloqa kabelidir. Uning arxitekturasi 250 mkm optik tolalarni suv o'tkazmaydigan jel bilan to'ldirilgan yuqori modulli bo'sh quvurlarga joylashtirishni o'z ichiga oladi. Ushbu quvurlar strukturaning yaxlitligini ta'minlash uchun markaziy metall quvvat elementi (CSM) atrofida o'ralgan. Namlikning kirib kelishiga yo'l qo'ymaslik uchun yadro bo'shliqlari suv o'tkazmaydigan birikmalar bilan to'ldiriladi va mustahkam Polietilen (PE) qoplama bilan himoyalangan.

Asosiy ishlab chiqarish quvvati

Orientalfiber to'rtta ixtisoslashgan zavodga ega bo'lgan keng qamrovli guruhning bir qismi sifatida ishlaydi. Bu vertikal integratsiyalashgan ishlab chiqarish jarayoniga imkon beradi:

O'lchov: Ichki / tashqi kabellar, ODN komponentlari va tarmoq uskunalariga qaratilgan to'rtta alohida zavod.
Muvofiqlik: Ishlab chiqarish ISO9001 sifat menejmenti va ISO45001 mehnat salomatligi va xavfsizligi standartlariga qat'iy rioya qiladi.
Sifat nazorati: Zirhli bo'lmagan tolali optik kabelning har bir metri YD/T 901 va IEC 60794-1 standartlariga javob berish uchun qattiq sinovdan o'tadi.

Orientalfiber kabellarining asosiy xususiyatlari

Gidrolizga qarshilik: Yuqori quvvatli bo'shashgan quvurlar tolalarni vaqt o'tishi bilan kimyoviy buzilishdan himoya qiladi.

UV himoyasi: Qora pe qoplamasi ultrabinafsha nurlanishiga yuqori qarshilik ko'rsatadi va tashqi qurilmalarda xizmat muddatini uzaytiradi.

Namlik to'sig'i: Yuqori namlik muhrini ta'minlash uchun APL (alyuminiy polietilen laminat) yoki PSP (plastik po'lat o'yinchi) dan foydalanadi.

Mexanik barqarorlik: ixcham tuzilish va markaziy mustahkamlik elementi harorat o'zgarishi ostida bo'shashgan quvurlarning qisqarishi yoki siljishining oldini oladi.

Yaxshi mexanik va harorat ko'rsatkichlari

Gidrolizga chidamli yuqori quvvatli bo'sh trubka

Maxsus naychali plomba aralashmasi tolaning muhim himoyasini ta'minlaydi

Maxsus mo'ljallangan ixcham struktura bo'shashgan quvurlarning qisqarishini oldini olishda yaxshi

PE qobig'i kabelni ultrabinafsha nurlanishidan himoya qiladi

Kabelning suv o'tkazmasligini ta'minlash uchun quyidagi choralar ko'riladi:

- Markaziy quvvat elementi sifatida ishlatiladigan po'lat sim

- Bo'shashgan naychani to'ldirish aralashmasi

-100% kabel yadrosini to'ldirish

-APL yoki PSP namlik to'sig'i

Standartlar

GYTA/s kabeli YD/T 901 va IEC 60794-1 standartlariga mos keladi.

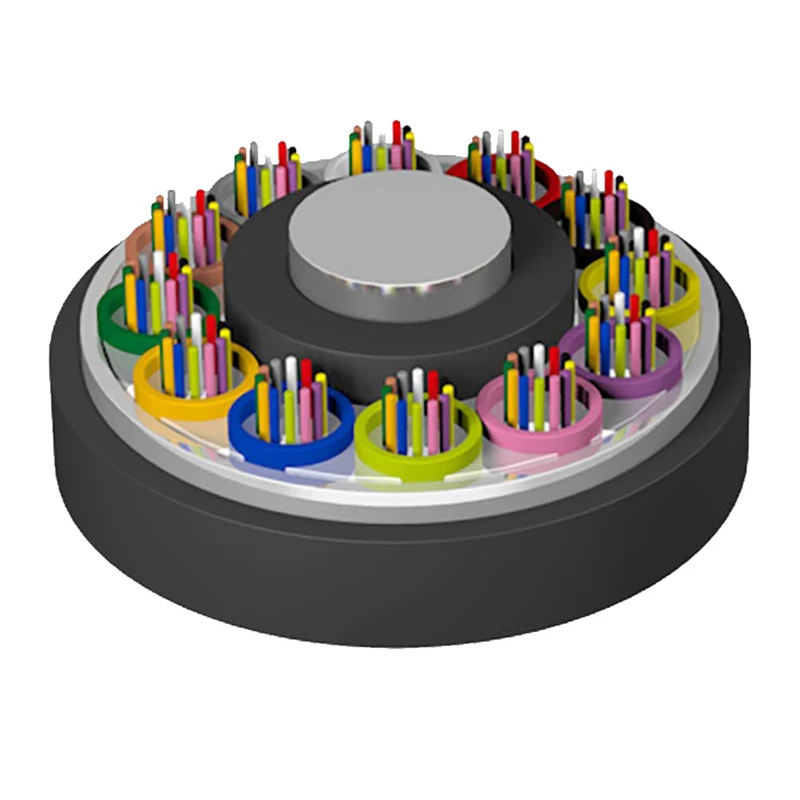

Strukturani chizish

1. Elyaf

2. Quvurlarni to'ldirish uchun aralashma

3. Bo'shashgan trubka

4. Markaziy kuch a'zosi

5. Kabelni to'ldirish aralashmasi

6. APL psp

7. PE qobig'i

Stranded Loose Tube Non-armored Fiber Optic Cable Cable

Texnik parametrlar

Kabel turi (2 ta tolaga ortdi)	Elyaflar soni	Quvurlar	To'ldiruvchilar	Kabel og'irligi (Ref) (kg/km)	Mustahkamlik chegarasi Uzoq/Qisqa muddatli (N)	Siqilish qarshiligi Uzoq/Qisqa muddatli (N/100mm)	Bükme radiusi Statik/dinamik (mm)
GYTA/S-2~6Xn	2~6	1	4	76	600/1500	300/1000	10D/20D
GYTA/S -8~12Xn	8~12	2	3	76
GYTA/S -14~18Xn	14~18	3	2	76
GYTA/S -20~24Xn	20~24	4	1	76
GYTA/S -26~30Xn	26~30	5	0	76
GYTA/S -32~36Xn	32~36	6	0	85
GYTA/S -38~48Xn	38~48	4	1	90
GYTA/S -50~60Xn	50~60	5	0	90
GYTA/S -62~72Xn	62~72	6	0	113
GYTA/S -74~84Xn	74~84	7	1	136
GYTA/S -86~96Xn	86~96	8	0	136
GYTA/S -98~108Xn	98~108	9	1	163
GYTA/S -110~120Xn	110~120	10	0	163
GYTA/S -122~132Xn	122~132	11	1	190
GYTA/S -134~144Xn	134~144	12	0	190
GYTA/S -146~216Xn	146~216	13~18	5~0	190
GYTA/S -288Xn	288	24	0	239

Saqlash / Ishlash harorati: -40 ℃ - + 70 ℃

Optik xususiyatlar

Elyaf turi	Zaiflash (+20 ℃)				Tarmoqli kengligi		Raqamli diafragma	Kabelni kesish to'lqin uzunligi lcc
Elyaf turi	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	Raqamli diafragma	Kabelni kesish to'lqin uzunligi lcc
G.652	---	---	≤0,36dB/km	≤0,22dB/km	---	---	---	≤1260nm
G.655	---	---	≤0,40dB/km	≤0,23dB/km	---	---	---	≤1450nm
50/125 mikron	≤3,3dB/km	≤1,2dB/km	---	---	≥500MHz·km	≥500MHz·km	0,200±0,015 NA	---
62,5/125 mikron	≤3,5dB/km	≤1,2dB/km	---	---	≥200MHz·km	≥500MHz·km	0,275±0,015 NA	---

Eslatma:

a. Xn qo'shimchasi tola turini bildiradi

b. Elyaf va trubaning rang tartibi ranglarni aniqlash jadvalida ko'rsatilgan

c. Simli bo'shashgan trubkali zirhli bo'lmagan optik tolali kabel kabeli tashqi muhitda 6 oydan ortiq saqlanmasligi kerak.

Ilova: Kanal / Antenna

Stranded Loose Tube Non-armored Fiber Optic Cable Cable

Texnik spetsifikatsiyalar

Quyidagi parametrlar standart ishlash ko'rsatkichlarini tavsiflaydiTarmoqli bo'sh trubka zirhli bo'lmagan optik tolali kabel :

Parametr	Spetsifikatsiya tafsilotlari
Elyaf turi	G.652D, G.657A1/A2 yoki Multimode
Yadro soni	2 dan 144 gacha yadrolar
Kuchli a'zo	Fosfat po'lat sim (pe qoplama ixtiyoriy)
Suvni blokirovka qilish	100% yadroli plomba aralashmasi + naychani to'ldirish uchun jel
Qoplama materiali	Yuqori zichlikdagi polietilen (HDPE) / MDPE
O'rnatish kuchlanishi	Qisqa muddatli: 1500N / Uzoq muddatli: 600N
Siqilish qarshiligi	Qisqa muddatli: 1000N/100mm

Turli xil dastur maydonlari

TheTarmoqli bo'sh trubka zirhli bo'lmagan optik tolali kabelOrientalfiber dan turli sohalarda joylashtirilgan:

Telekommunikatsiyalar: Milliy va mintaqaviy operatorlar uchun asosiy magistral liniyalar.
Radioeshittirish: radio va televidenie tarmoqlari uchun ishonchli signal uzatish.
Sanoat infratuzilmasi: Elektr tarmoqlari va avtomobil yo'llari monitoringi tizimlari uchun muhim ma'lumotlar havolalari.
Temir yo'l tranziti: temir yo'l signalizatsiyasi va stantsiyalarni boshqarish uchun yuqori tezlikdagi aloqa tizimlari.

Qiyosiy afzalliklar

Standart sanoat takliflari bilan solishtirganda, OrientalfiberTarmoqli bo'sh trubka zirhli bo'lmagan optik tolali kabelalohida imtiyozlar beradi:

Qayta ishlab chiqarish: Kichikroq ishlab chiqaruvchilardan farqli o'laroq, bizning guruhimizning to'rtta zavod tuzilishi har bir komponentning (ODN dan kabelgacha) mos kelishini va to'liq yechim sifatida sinovdan o'tkazilishini ta'minlaydi.
Atrof-muhitga moslashish: Turli global iqlimlarda mavjud bo'lgan harorat tsikllari va namlikni boshqarish uchun maxsus ishlab chiqilgan.
Global Track Record: Bizning mahsulotlarimiz hozirda xalqaro aloqa operatorlarining ijobiy fikrlari bilan qo'llab-quvvatlangan ko'plab yirik muhandislik loyihalariga kiritilgan.

Tez-tez so'raladigan savollar (FAQ)

Savol: Markaziy quvvat elementi har doim metallmi?

Javob: Standart dizaynlar yuqori kuchlanish kuchi uchun po'lat simdan foydalanadi; ammo, muayyan elektromagnit muhitlar uchun metall bo'lmagan FRP (tolali mustahkamlangan plastmassa) elementi almashtirilishi mumkin.

Savol: Bu kabel suv kirishiga qanday munosabatda bo'ladi?

A: TheTarmoqli bo'sh trubka zirhli bo'lmagan optik tolali kabelikki qatlamli mudofaadan foydalanadi: tolalar uchun trubkani to'ldirish aralashmasi va oraliqlar uchun 100% simi yadroli plomba aralashmasi.

Savol: Orientalfiber qanday standartlarga amal qiladi?

Javob: Barcha tashqi kabellar talablarga javob beradiIEC 60794-1vaYD/T 901standartlar, global tarmoq apparati bilan mosligini ta'minlash.
