Torli bo'shashgan quvur metall bo'lmagan quvvat elementi zirhli bo'lmagan optik tolali kabel

Tarmoqli bo'shashgan quvurli metall bo'lmagan mustahkamlik elementi bo'lmagan zirhli optik tolali kabelning tuzilishi 250 mkm optik tolani yuqori modulli materialdan tayyorlangan bo'sh trubaga qo'yishdir va bo'sh trubka suv o'tkazmaydigan birikma bilan to'ldiriladi. Kabel yadrosining markazi FRP bo'lib, bo'shashgan trubka (va to'ldirish arqon) ixcham va yumaloq simi yadrosini hosil qilish uchun FRP atrofida o'ralgan. Kabel yadrosidagi bo'shliqlar suvni blokirovka qiluvchi plomba moddalari bilan to'ldiriladi. Kabelni hosil qilish uchun simi yadrosidan tashqarida polietilen qoplamali qatlam siqiladi.

So'rov yuborish

Mahsulot tavsifi

TheTorli bo'shashgan quvur metall bo'lmagan quvvat elementi zirhli bo'lmagan optik tolali kabelyuqori modulli materialdan tayyorlangan, suv o'tkazmaydigan birikma bilan to'ldirilgan bo'sh quvurlarga kiritilgan 250 mkm optik tolalardan iborat. Kabel yadrosi metall bo'lmagan FRP mustahkamligi elementida markazlashtirilgan bo'lib, uning atrofida bo'shashgan quvurlar va plomba moddalar ixcham, yumaloq yadro hosil qilish uchun spiral bilan bog'langan. Suvni to'sib qo'yadigan plomba moddalari har qanday bo'shliqni egallaydi va tashqi polietilen qoplama simi strukturasini himoya qiladi.

Asosiy xususiyatlar

Kuchli mexanik va harorat ko'rsatkichlari
Yuqori gidrolizga chidamliligi va kuchlanish kuchiga ega bo'sh quvur materiali
Kritik tolalarni himoya qilish uchun maxsus naychani to'ldirish aralashmasi
O'rnatish uchun moslashuvchan dizayn bilan birlashtirilgan eziluvchanlik qarshiligi
Keng qamrovli suv o'tkazmaydigan choralar: FRP markaziy elementi, quvurlarni to'ldirish aralashmalari, 100% yadro to'ldirish
Standartlarga muvofiqligi: YD/T 901 va IEC 60794-1

Texnik spetsifikatsiyalar

Optik tolalar soni: bir nechta konfiguratsiyalar mavjud (masalan, 6-144 tolalar)
Elyaf turi: bitta rejimli yoki ko'p rejimli 250 mkm
Bo'shashgan quvur materiali: Yuqori modulli polimer
To'ldiruvchi aralashma: suvni blokirovka qiluvchi jel
Kuchli a'zo: metall bo'lmagan FRP tayoq
Tashqi qoplama: polietilen (PE)
Ishlash harorati: -40 ° C dan + 70 ° C gacha
Minimal bükme radiusi: 20 × simi diametri (yuk ostida)

Ilovalar

Ushbu kabellar quyidagilarda keng qo'llaniladi:

Magistral va kirish tarmoqlari uchun telekommunikatsiya operatorlari
Radio va televidenie signallarini uzatish tizimlari
Mahalliy tarmoq (LAN) ma'lumotlarini uzatish
Energiya, temir yo'l va avtomobil yo'llari loyihalarida sanoat oldingi ulanishlari
Boshqa yirik muhandislik va infratuzilma loyihalari

Afzalliklar

Bardoshli metall bo'lmagan dizayn korroziya xavfini kamaytiradi va kabelni engilroq qiladi
Yilni torli struktura kuchlanish va moslashuvchanlikni yaxshilaydi
Suvni blokirovka qiluvchi materiallar nam yoki nam muhitda yuqori ishonchlilikni ta'minlaydi
Turli xil o'rnatish usullari, jumladan, kanallar va havoni joylashtirish bilan muvofiqligi
Orientalfiber ishlab chiqarish tajribasi bilan qo'llab-quvvatlangan mahalliy va xalqaro loyihalarda tasdiqlangan samaradorlik

TSS

Savol: Ushbu kabelni tashqi qurilmalarda ishlatish mumkinmi?: Javob: Ha, pe qoplamasi va suvni to'sib qo'yadigan birikmalar uni to'g'ridan-to'g'ri ko'mish va ochiq havoda kanallarni joylashtirish uchun mos qiladi.
Savol: Qancha tolalarni sozlash mumkin?: Javob: Kabelni loyiha talablariga qarab 6 dan 144 ta tolagacha sozlash mumkin.
Savol: Kabelda metall qismlar bormi?: Javob: Yo'q, quvvat elementi metall bo'lmagan FRP bo'lib, og'irlik va korroziya muammolarini kamaytiradi.
Savol: Bu standart optik uskunalar bilan mos keladimi?: Javob: Ha, 250 mkm tola va standart bo'sh trubka dizayni an'anaviy biriktirish va tugatish usullari bilan muvofiqlikni ta'minlaydi.

Standartlar

GYFTY kabeli standart YD/T 901 va IEC 60794-1 ga mos keladi

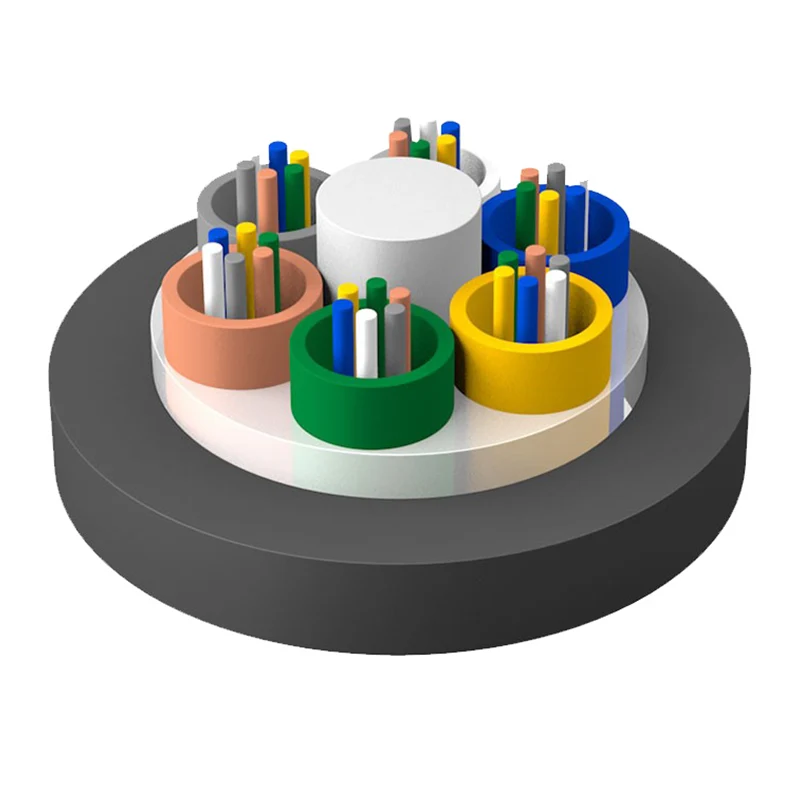

Strukturani chizish

1.Tola

2.Tube plomba birikmasi

3.Bo'shashgan trubka

4.Kabelni to'ldirish aralashmasi

5.FRP kuch a'zosi

6.PE qoplamasi

Stranded Loose Tube Non-metallic Strength Member Non-armored Fiber Optic Cable

Texnik parametrlar

Kabel turi (2 ta tolaga ortdi)	Elyaflar soni	Quvurlar	To'ldiruvchilar	Kabel og'irligi (Ref) (kg/km)	Mustahkamlik chegarasi Uzoq/Qisqa muddatli (N)	Siqilish qarshiligi Uzoq/Qisqa muddatli (N/100mm)	Bükme radiusi Statik/dinamik (mm)
GYFTY-2~6Xn	2~6	1	5	86	400/1000	300/1000	12,5D/25D
GYFTY-8~12Xn	8~12	2	4	86
GYFTY-14~18Xn	14~18	3	3	86
GYFTY-20~24Xn	20~24	4	2	86
GYFTY-26~30Xn	26~30	5	1	86
GYFTY-32~36Xn	32~36	6	0	86
GYFTY-38~48Xn	38~48	4	2	109
GYFTY-50~60Xn	50~60	5	1	109
GYFTY-62~72Xn	62~72	6	0	109
GYFTY-2~6Xn	2~6	1	6	98	600/1500
GYFTY-8~12Xn	8~12	2	5	98
GYFTY-14~18Xn	14~18	3	4	98
GYFTY-20~24Xn	20~24	4	3	98
GYFTY-26~30Xn	26~30	5	2	98
GYFTY-32~36Xn	32~36	6	1	98
GYFTY-38~42Xn	38~42	7	0	98
GYFTY-44~48Xn	44~48	4	3	115
GYFTY-50~60Xn	50~60	5	2	115
GYFTY-62~72Xn	62~72	6	1	115
GYFTY-2~6Xn	2~6	1	7	119	1000/3000
GYFTY-8~12Xn	8~12	2	6	119
GYFTY-14~18Xn	14~18	3	5	119
GYFTY-20~24Xn	20~24	4	4	119
GYFTY-26~30Xn	26~30	5	3	119
GYFTY-32~36Xn	32~36	6	2	119
GYFTY-38~42Xn	38~42	7	1	119
GYFTY-44~48Xn	44~48	8	0	119
GYFTY-50~60Xn	50~60	5	3	125
GYFTY-62~72Xn	62~72	6	2	125
GYFTY-74~84Xn	74~84	7	1	125
GYFTY-86~96Xn	86~96	8	0	125
GYFTY-98~108Xn	98~108	9	1	149
GYFTY-110~120Xn	110~120	10	0	149
GYFTY-122~132Xn	122~132	11	1	179
GYFTY-134~144Xn	134~144	12	0	179

Saqlash / Ishlash harorati: -40 ℃ - + 70 ℃

Optik xususiyatlar

Elyaf turi	Zaiflash (+20 ℃)				Tarmoqli kengligi		Raqamli diafragma	Kabelni kesish to'lqin uzunligi lcc
Elyaf turi	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	Raqamli diafragma	Kabelni kesish to'lqin uzunligi lcc
G.652	---	---	≤0,36dB/km	≤0,22dB/km	---	---	---	≤1260nm
G.655	---	---	≤0,40dB/km	≤0,23dB/km	---	---	---	≤1450nm
50/125 mikron	≤3,3dB/km	≤1,2dB/km	---	---	≥500MHz·km	≥500MHz·km	0,200±0,015 NA	---
62,5/125 mikron	≤3,5dB/km	≤1,2dB/km	---	---	≥200MHz·km	≥500MHz·km	0,275±0,015 NA	---
