Bo'shashgan naycha (va arqonni to'ldirish) markaziy kontakt va dumaloq kabel yadrosini shakllantirish uchun markaziy selektive yadrosi atrofida o'ralgan va kabel yadroidagi bo'shliqlar suv blokirovka qilingan plomba bilan to'ldiriladi. Plastik tomonidan qoplangan alyuminiy lentadan keyin polietilen o'ram chiqarib yuborilgandan so'ng, polietilen o'rab olinadi va ikki tomonlama plastik qoplangan po'lat lenta (PSP) kabelni shakllantirish uchun polietilen ekstruzlangan.
Yaxshi mexanik va haroratning ishlashi
Gidroliz chidamli bo'lgan yuqori kuchli naycha
Maxsus naycha to'ldirish moslamalari tolaning tanqidiy himoyasini ta'minlaydi
Qarshilik va moslashuvchanlikni buzish
Kabel suv o'tkazmasligini ta'minlash uchun quyidagi choralar ko'rilmoqda:
- haqiqiy tolalar - bu Markaziy kuch a'zosi sifatida mustahkamlangan plastmassa
-Loose naycha to'ldirish aralashmasi
-100% kabel yadroli quyish
-PL namlik to'siqlari
-PSP namligi bilan bog'liqligini kuchaytirmoq
-Suvli blokirovka materiallari
Gyftata53 kabeli Standart YD / T 901, IEC 60794-1-ga javob beradi.

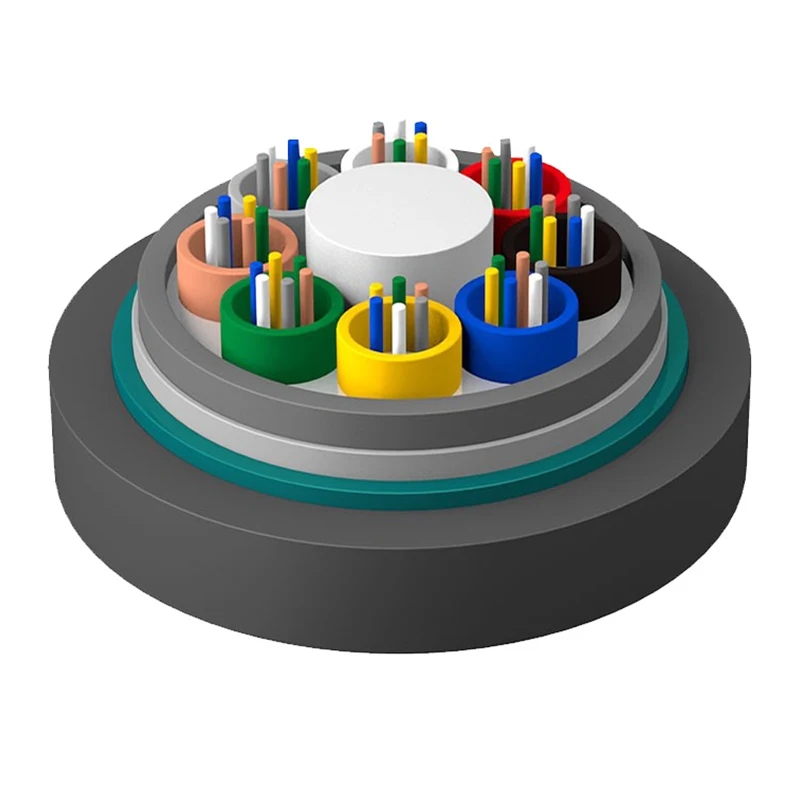

1.fibre
2.Tube to'ldirish aralashmasi
3.Loose naycha
4.Ko'pani to'ldirish aralashmasi
5.apl
6.pir-nol
7. suvni blokirovka qiluvchi material
8.psp
9.FRP a'zosi a'zosi
10. tashqi qopqoq
|
Kabel turi (2 tagacha oshdi) |
Tola samara |
Quvurlar |
Plomba |
Kabelning og'irligi (ref) (kg / km) |
Mustahkamlik chegarasi Uzoq / qisqa muddat (N) |
Qattiq qarshilik Uzoq / qisqa muddat (N / 100mm) |
Benming radiusi Statik / dinamik (mm) |
|
Gyftta53-2 ~ 6xn |
2 ~ 6 |
1 |
7 |
228 |
1000/3000 |
1000/3000 |
12.5D / 25D |
|
Gyftta53-8 ~ 12xn |
8 ~ 12 |
2 |
6 |
228 |
|||
|
Gytta53-14 ~ 18xn |
14 ~ 18 |
3 |
5 |
228 |
|||
|
Gytta53-20 ~ 24xn |
20 ~ 24 |
4 |
4 |
228 |
|||
|
Gyftta53-26 ~ 30xn |
26 ~ 30 |
5 |
3 |
228 |
|||
|
Gyftta53-32 ~ 36xn |
32 ~ 36 |
6 |
2 |
228 |
|||
|
Gyftta53-38 ~ 42xn |
38 ~ 42 |
7 |
1 |
228 |
|||
|
Gytta53-44 ~ 48xn |
44 ~ 48 |
8 |
0 |
228 |
|||
|
Gytta53-50 ~ 60xn |
50 ~ 60 |
5 |
3 |
240 |
|||
|
Gytta53-62 ~ 72xn |
62 ~ 72 |
6 |
2 |
240 |
|||
|
Gytta53-74 ~ 84xn |
74 ~ 84 |
7 |
1 |
240 |
|||
|
Gytta53-86 ~ 96xn |
86 ~ 96 |
8 |
0 |
240 |
|||
|
Gyftta53-98 ~ 108xn |
98 ~ 108 |
9 |
1 |
276 |
|||
|
Gytta53-110 ~ 120xn |
110 ~ 120 |
10 |
0 |
276 |
|||
|
Gyftta53-122 ~ 132xn |
122 ~ 132 |
11 |
1 |
326 |
|||
|
Gytta53-134 ~ 144xn |
134 ~ 144 |
12 |
0 |
326 |
Saqlash / ish harorati: -40 dona - + 70 ℃
|
Tola turi |
O'tish (+ 20 ℃) |
Kuchli |
Raqamli teshigma |
Kabelni kesish keskin to'lqin uzunligi |
||||
|
@ 850nm |
@ 1300nm |
@ 1310nm |
@ 1550nm |
@ 850nm |
@ 1300nm |
|||
|
G.652 |
- |
- |
≤0.36db / km |
≤0.22db / km |
- |
- |
- |
≤1260nm |
|
G.655 |
- |
- |
≤0.40db / km |
≤0.23db / km |
- |
- |
- |
≤1450nm |
|
50/ 125 mmm |
≤3.3db / km |
≤1.2db / km |
- |
- |
≥500mhz km |
≥500mhz km |
0.200 ± 0.015 allaqachon |
- |
|
62.5 / 125 mkm |
≤3.5db / km |
≤1.2db / km |
- |
- |
≥200mhz km |
≥500mhz km |
0.275 ± 0.015 allaqachon |
- |
Eslatma:
a. SUCX XN Denotes tolasi tolasi
b. Tola va naycha rangi ranglarni aniqlash jadvalida ko'rsatilgan
v. Kabeli Ochiq muhitda 6 oydan ko'proq vaqtni saqlamasligi kerak
